Internal battery RB (6.4V/36Ah) jest ładowalną baterią do zasilania huba. Zestaw składa się z paczki 36 ładowalnych baterii litowo-żelazowo-fosforanowych (LiFePO₄).

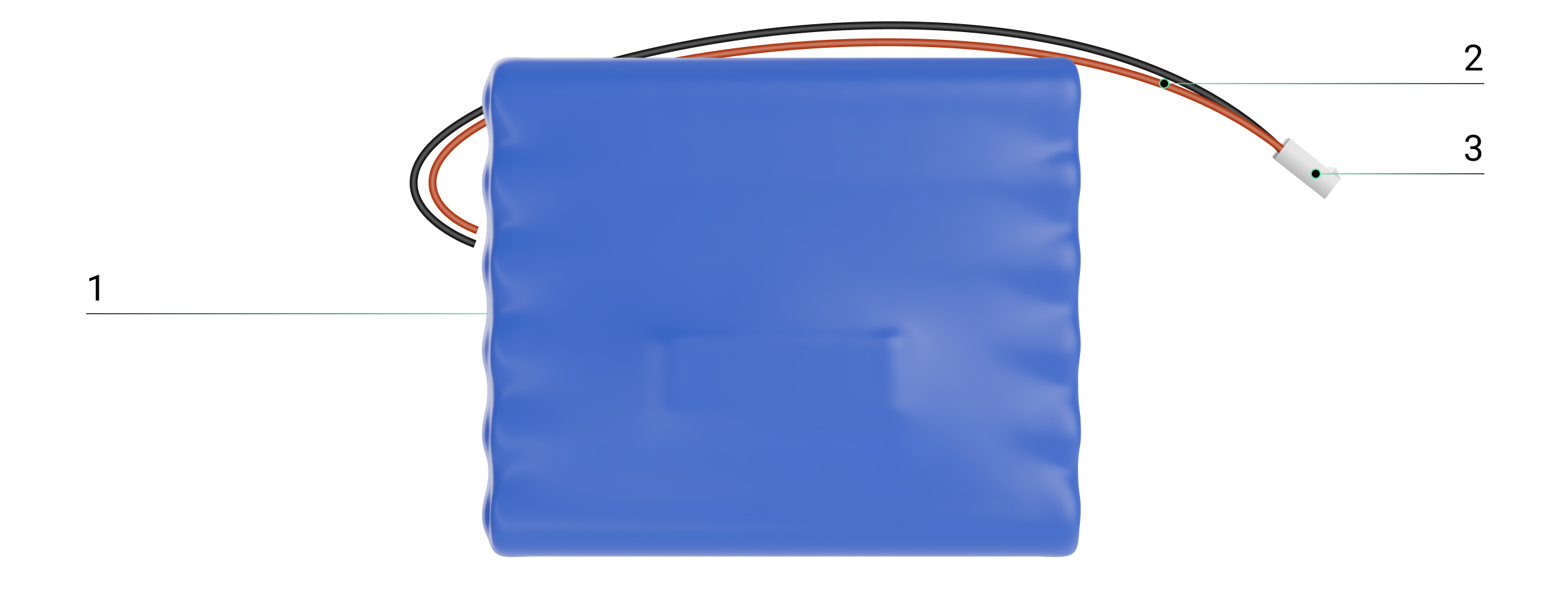

Elementy funkcjonalne
- Bateria.
- Przewód.
- Złącze do podłączania baterii do huba.
Kompatybilne huby
Do działania baterii wymagany jest kompatybilny hub Ajax.
Zasada działania
Internal battery RB (6.4V/36Ah) jest wewnętrzną ładowalną baterią używaną do zasilania huba. Może zasilać hub samodzielnie lub pełnić funkcję zapasowego źródła zasilania przy użyciu baterii zewnętrznej.
Wybór miejsca instalacji
Wybierając lokalizację baterii, należy wziąć pod uwagę czynniki wpływające na jej działanie:
- Dopuszczalna temperatura pracy.
- Dopuszczalny poziom wilgotności.
Bateria musi być zainstalowana w obudowie kompatybilnego huba.
Podczas projektowania systemu Ajax dla obiektu należy wziąć pod uwagę zalecenia dotyczące rozmieszczenia. System alarmowy musi być zaprojektowany i zainstalowany przez specjalistów. Lista zalecanych partnerów Ajax jest dostępna tutaj.
Gdzie nie należy instalować baterii
- W miejscach o wysokiej temperaturze — na przykład w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, bezpośrednie światło słoneczne itp. Wysoka temperatura może spowodować przegrzanie baterii, szybkie samorozładowanie, uszkodzenie jej komponentów, a nawet wybuch lub pożar.
- W miejscach o wysokiej wilgotności. Wilgoć może spowodować korozję styków lub zwarcie.
- W pobliżu materiałów łatwopalnych. Nigdy nie umieszczaj baterii w pobliżu łatwopalnych płynów lub materiałów. Takie postępowanie zwiększa ryzyko pożaru lub wybuchu, zwłaszcza w przypadku zwarcia.
Przygotowywanie do instalacji
Przed zainstalowaniem Internal battery RB (6.4V/36Ah), należy upewnić się, że jest zgodna z hubem. Zapoznaj się również z niniejszą instrukcją i podręcznikiem użytkownika huba.
Instrukcje użytkownika dla hubów Ajax i innych urządzeń można znaleźć na stronie Wsparcia Ajax.
Należy unikać odstępstw od projektu systemu. Naruszenie podstawowych zasad instalacji i zaleceń zawartych w niniejszej instrukcji może doprowadzić do nieprawidłowego działania urządzenia.
Ułożenie przewodów
Przygotowując się do prowadzenia przewodów, należy przeczytać i ściśle przestrzegać przepisów elektrycznych i pożarowych obowiązujących w danym obszarze.
Instalacja i konfiguracja
Przed instalacją należy upewnić się, że wybrano optymalną lokalizację urządzenia, która spełnia wymagania niniejszej instrukcji.
Urządzenie powinien zainstalować wyłącznie profesjonalny elektryk.

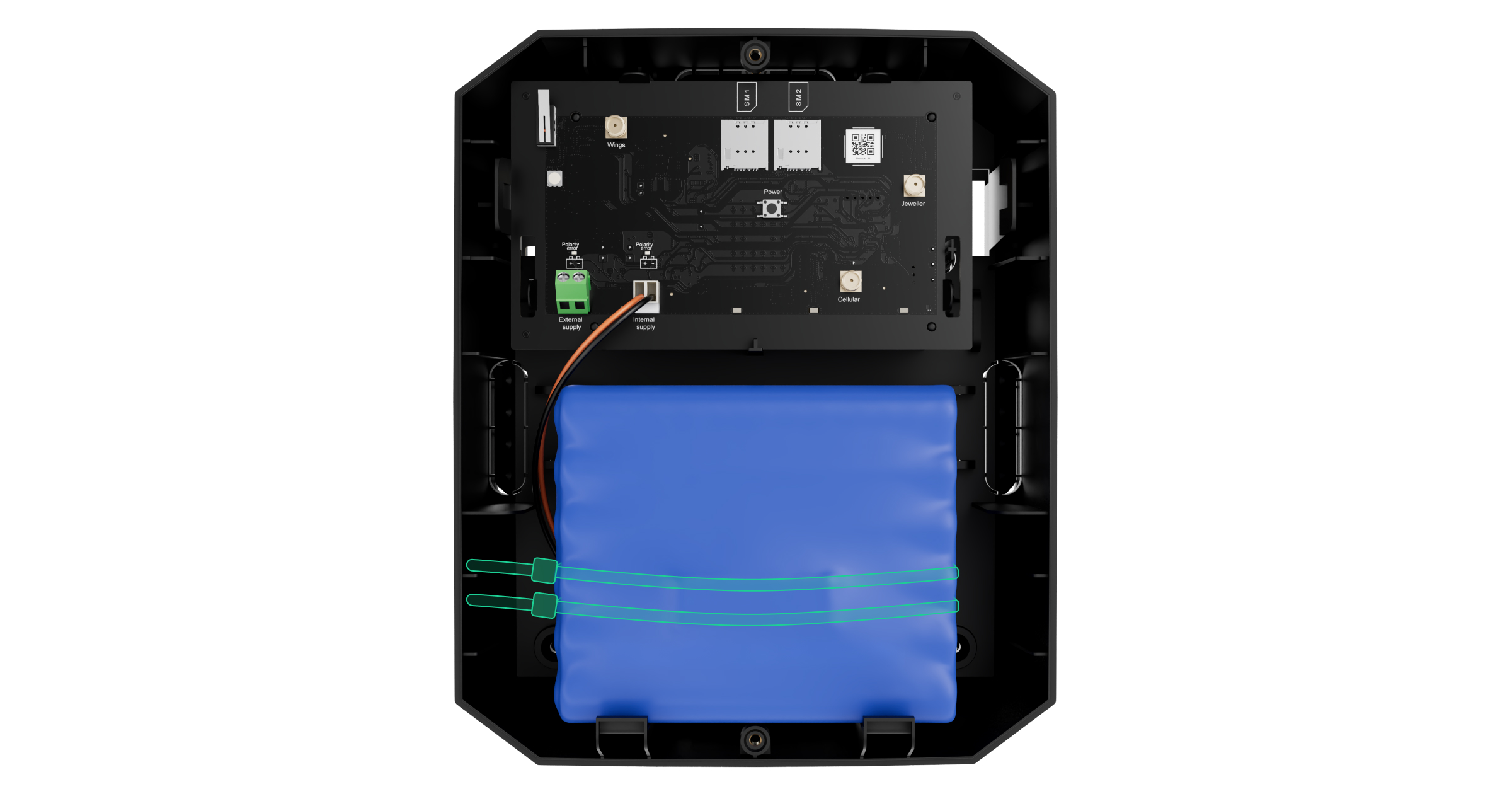

Zainstalowanie baterii w obudowie
Przed zainstalowaniem baterii należy zapoznać się z instrukcją obsługi kompatybilnego huba. Pomoże to w prawidłowym zainstalowaniu baterii i skonfigurowaniu ustawień huba po instalacji.
- Zdejmij panel przedni obudowy huba.
- Wyłącz hub.

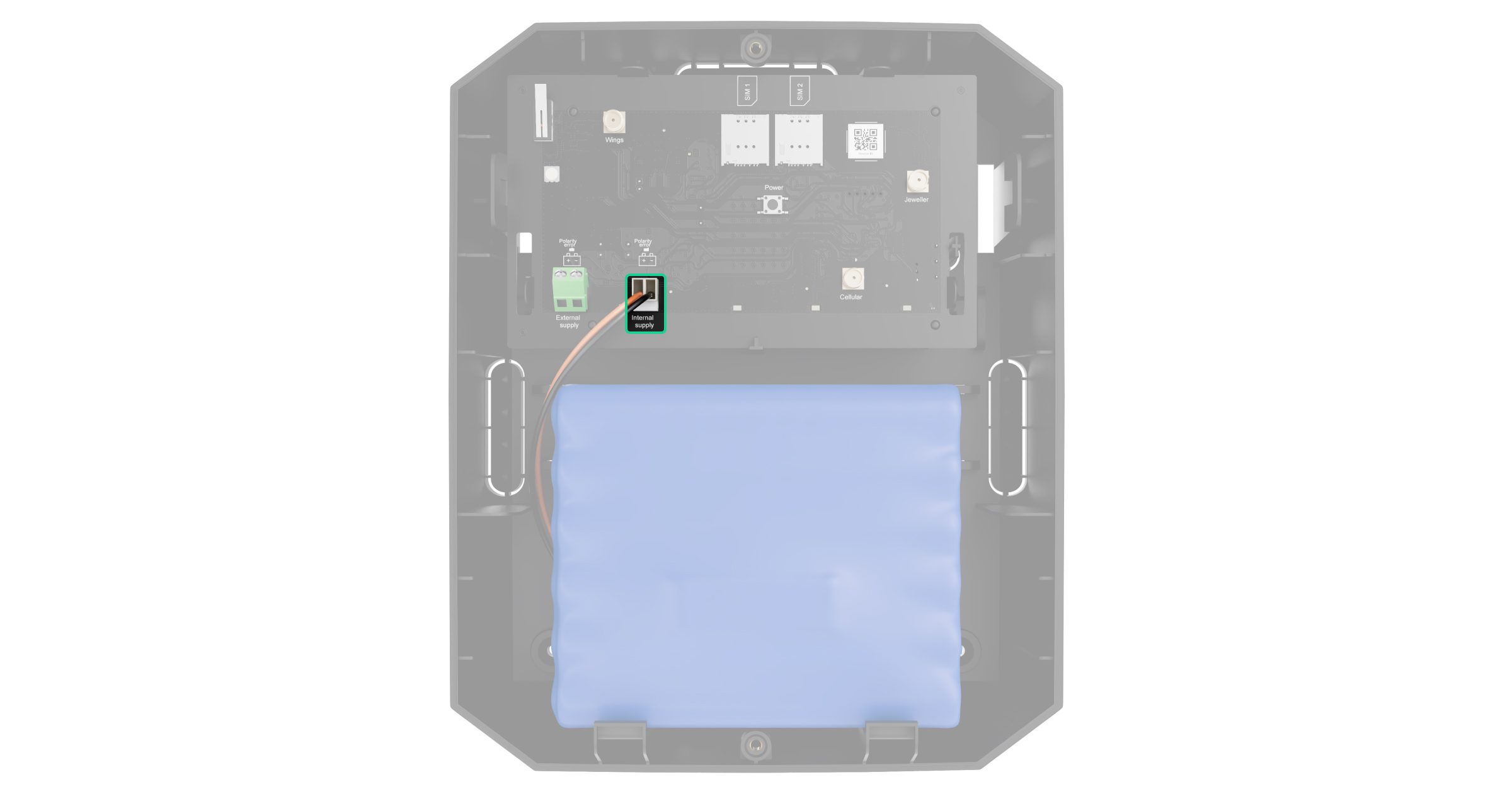

- Zlokalizuj złącze wewnętrznej baterii na płytce (Internal supply).
- Podłącz baterię do złącza na płytce.
Należy przestrzegać biegunowości. Jeśli bateria zostanie podłączona nieprawidłowo, nie będzie zasilać huba, a złącze może zostać uszkodzone.
Przewód baterii nie powinien znajdować się pod płytką huba, ponieważ może to zakłócić komunikację.
- Zabezpiecz baterię w obudowie za pomocą opasek zaciskowych. Nie zaciskaj opasek zaciskowych zbyt mocno, aby nie uszkodzić płytki i styków ogniw wewnątrz baterii.
- Włącz hub.
- Zamknij obudowę huba.
- Wybierz typ baterii w ustawieniach huba.
- Sprawdź stan połączenia baterii w aplikacji Ajax.

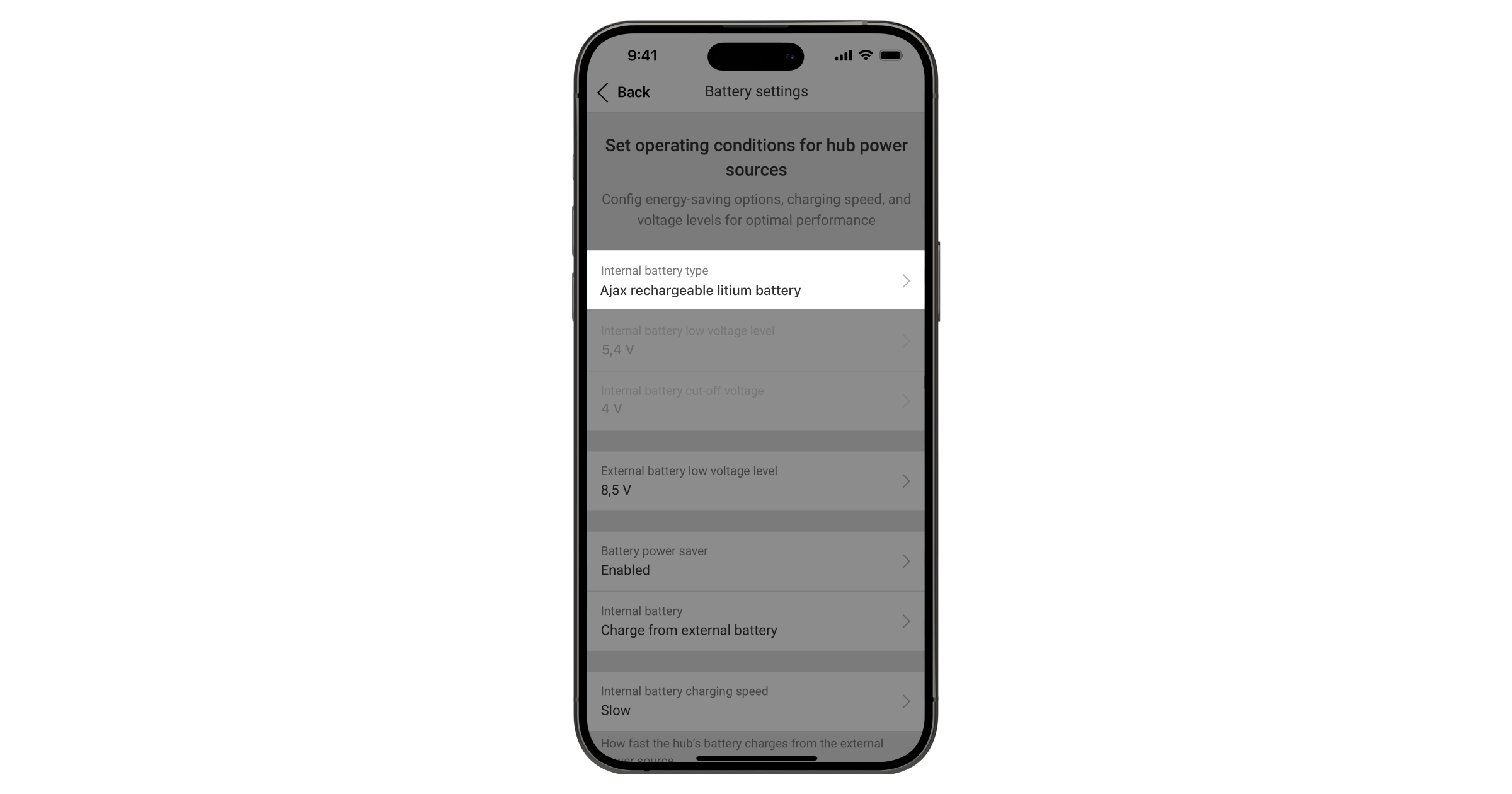

Konfiguracja baterii
Po zainstalowaniu baterii należy wybrać odpowiednie ustawienia huba w aplikacji Ajax PRO.
- Wybierz wymaganą przestrzeń lub obiekt.
- Przejdź do karty Urządzenia
. - Wybierz hub z listy.
- Przejdź do Ustawień
. - Przejdź do menu Opcje systemowe.
- Przejdź do menu Ustawień baterii.
- Wybierz opcję Ładowalna bateria litowa dla ustawienia Rodzaj baterii wewnętrznej.
- W razie potrzeby skonfiguruj pozostałe ustawienia baterii.
- Naciśnij Powrót, aby zapisać ustawienia.

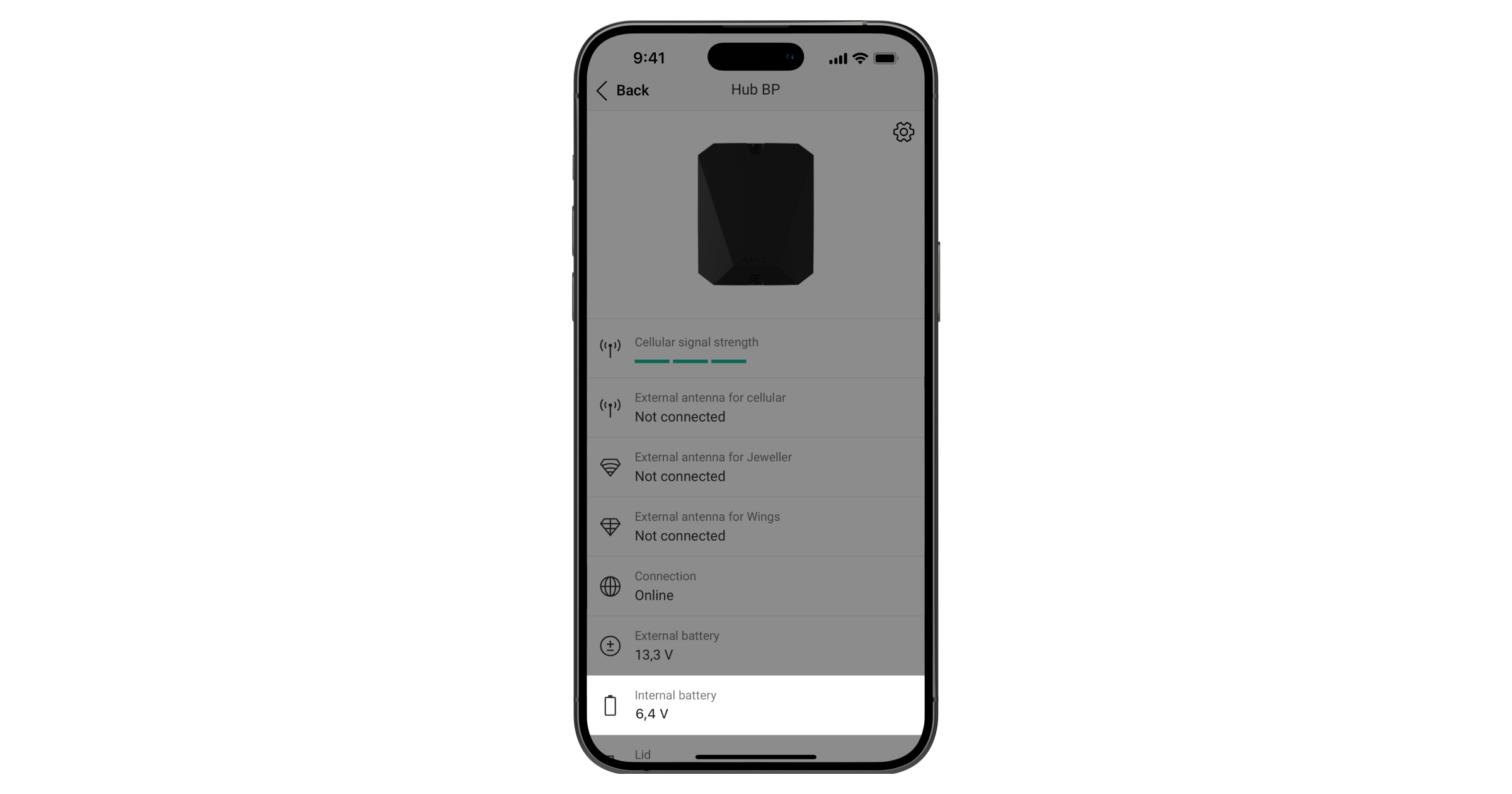

Stany
Stany huba zawierają informacje o stanie połączenia baterii. Można je znaleźć w aplikacjach Ajax:
- Przejdź do karty Urządzenia .
- Wybierz hub z listy.
Konserwacja
Internal battery RB (6.4V/36Ah) jest baterią ładowalną i bezobsługową.
Zalecane ładowarki do baterii
Przed użyciem ładowarki do baterii należy uważnie przeczytać instrukcje producenta. Zawierają wskazówki dotyczące bezpiecznego użytkowania oraz zalecane parametry.
Pełny zestaw zawiera adapter przewodu do podłączenia baterii do ładowarki.
Podczas ładowania baterii należy używać sensora temperatury zalecanego przez odpowiedniego producenta ładowarki.
Lista zalecanych ładowarek dla Internal battery RB (6.4V/36Ah)
| Producent | Model | Czas pełnego naładowania baterii | Uwagi |
| SkyRC | Ultimate Duo 400W | 11 godzin | Obsługuje jednoczesne ładowanie dwóch baterii. |
| SkyRC | iMAX B6mini | 11 godzin | |
| SkyRC | iMAX B6AC V2 | 11 godzin | |
| ToolkitRC | M6DAC | 11 godzin | Obsługuje jednoczesne ładowanie dwóch baterii. |
| HTRC | T240 DUO | 11 godzin | |
| EV-PEAK | C1-XR | 11 godzin | |
| Hitec | RDX1 Mini | 11 godzin |
Profil ładowania i zalecane parametry dla ładowarki
| Parametr | Wartość |
| Rodzaj baterii | LiFe |
| Prąd ładowania | 4 A |
| TVC (kontrola napięcia na zaciskach) | 7,2 V |
| Próg temperatury | +45 °C / 113 °F |
| Konfiguracja komórki | 2S |
| Próg pojemności | Wyłączone |
| Timer bezpieczeństwa | 720 minuty |
Warunki przechowywania
Bateria powinna być przechowywana w chłodnym, suchym i dobrze wentylowanym miejscu w temperaturze nieprzekraczającej 86 °F. Bateria powinna być naładowana do około 30–50% swojej pojemności. Warunki te są niezbędne do ograniczenia procesu degradacji baterii.
Zaleca się ładowanie baterii raz na sześć miesięcy, aby zapobiec nadmiernemu rozładowaniu.
