Instrukcja użytkownika CoverPlate

Zaktualizowano

CoverPlate to pokrywa puszkai montażowej zaprojektowana do tymczasowego lub trwałego zakrycia nieużywanych puszek montażowych i utrzymania schludnego wyglądu ściany. Osłonki nie można dodać do systemu Ajax ani kontrolować za pomocą aplikacji Ajax. CoverPlate ma wygląd i kolorystykę identyczną z inteligentnymi gniazdkami i przełącznikami Ajax i może być instalowany obok siebie w tej samej ramce.

Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.

Konstrukcja

CoverPlate to prefabrykowane urządzenie, które składa się z następujących elementów:

  • Warianty uchwytu:
    • CoverHolder [55]
    • CoverHolder vertical [55]
  • Warianty nakładki:
    • SoloCover (CP)
    • CenterCover (CP)
    • SideCover (CP)
  • Warianty ramki:
    • Frame (2 seats)
    • Frame (2 seats) vertical
    • Frame (3 seats)
    • Frame (3 seats) vertical
    • Frame (4 seats)
    • Frame (4 seats) vertical
    • Frame (5 seats)
    • Frame (5 seats) vertical

Wszystkie elementy są sprzedawane oddzielnie i można je zainstalować, łącząc je ze sobą.

Wybierz odpowiednią nakładkę dla CoverPlate w zależności od schematu instalacji:

  • jako osobna osłonka — SoloCover (CP);
  • po prawej lub lewej stronie (u góry lub u dołu) innych urządzeń CoverPlate, Outlet* lub LightSwitch — SideCover (CP);
  • pomiędzy urządzeniami — CenterCover (CP).

Do równoległego montażu dwóch lub więcej gniazdek potrzebna będzie również ramka.

Urządzenia połączone w ramce mogą być instalowane poziomo lub pionowo. Tylko uchwyty i ramki z oznaczeniem „vertical” w nazwie obsługują instalację pionową.

Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.

* Wersje, które obejmują inteligentne gniazdka elektryczne, są dostępne tylko w orientacji poziomej.

Kolory

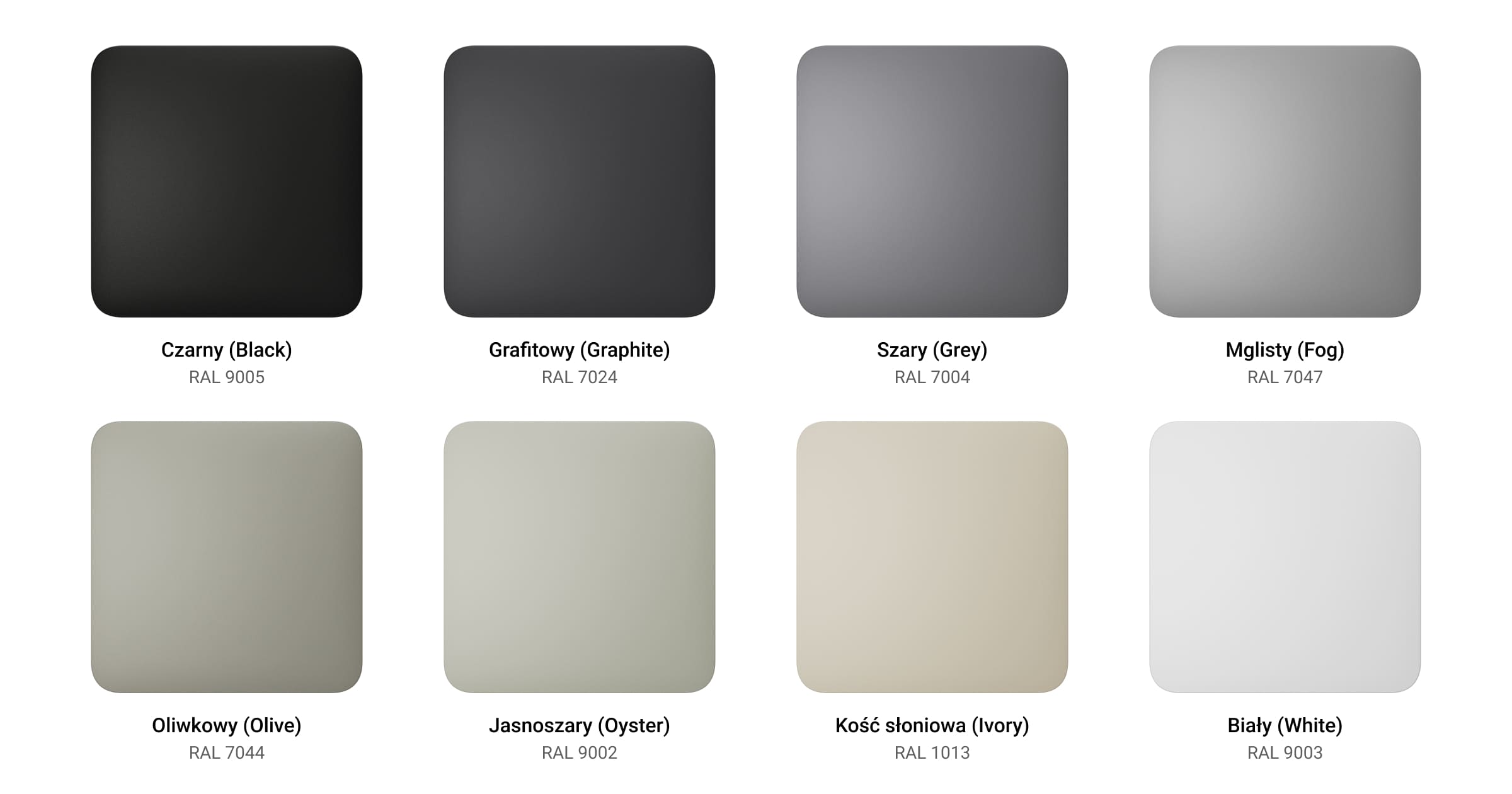

Linia produktów obejmuje nakładki w 8 kolorach: biały (White), mglisty (Fog), szary (Grey), grafitowy (Graphite), kość Słoniowa (Ivory), jasnoszary (Oyster), oliwkowy (Olive) i czarny (Black).

Poniższe kolory RAL są jak najbardziej zbliżone do rzeczywistych kolorów. Mogą się one jednak nieznacznie różnić w rzeczywistości. Należy używać ich wyłącznie jako odniesienia przy wyborze koloru.

Elementy funkcjonalne

Uchwyty

CoverHolder [55]

  1. Przycisk UP wskazujący górną część obudowy CoverPlate.
  2. Wkręty do mocowania zatrzasków montażowych.
  3. Zatrzaski montażowe do mocowania CoverPlate w puszce montażowej.

CoverHolder vertical [55]

  1. Przycisk UP wskazujący górną część obudowy CoverPlate.
  2. Wkręty do mocowania zatrzasków montażowych.
  3. Zatrzaski montażowe do mocowania CoverPlate w puszce montażowej.

Nakładki

Ramki

Dostępne są ramki z 2 do 5 miejscami w orientacji poziomej i pionowej. Ramki te są używane, gdy wiele urządzeń Outlet i/lub LightSwitch* jest zainstalowanych w rzędzie.

* Wersje, które obejmują inteligentne gniazdka elektryczne, są dostępne tylko w orientacji poziomej.
ajax lightswitch

Ramka na dwa urządzenia.

ajax lightswitch

Pionowa ramka na dwa urządzenia.

ajax lightswitch

Ramka dla trzech urządzeń.

ajax lightswitch

Pionowa ramka na trzy urządzenia.

ajax lightswitch

Ramka na cztery urządzenia.

ajax lightswitch

Pionowa ramka na cztery urządzenia.

ajax lightswitch

Ramka na pięć urządzeń.

ajax lightswitch

Pionowa ramka dla pięciu urządzeń.

Kompatybilne huby podwajacze zasięgu

CoverPlate nie jest kompatybilny z hubami i podwajaczami zasięgu Ajax. Osłonki nie można dodać do systemu Ajax ani kontrolować za pomocą aplikacji Ajax.

Zasada działania

CoverPlate służy do tymczasowego lub trwałego zakrywania nieużywanych puszek montażowych i utrzymania schludnego wyglądu ściany.

Należy pamiętać, że osłonka jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

Instalacja

Podczas instalacji i eksploatacji CoverPlate należy przestrzegać ogólnych zasad bezpieczeństwa elektrycznego przy korzystaniu z urządzeń elektrycznych oraz wymagań przepisów bezpieczeństwa elektrycznego.

Instalację CoverPlate powinien wykonywać tylko wykwalifikowany elektryk lub instalator.

Aby zainstalować CoverPlate:

  1. Odłącz przewody zasilające w pobliżu miejsca, w którym zostanie zainstalowana płytka CoverPlate.
  2. Przygotuj puszki montażowe.
  3. Zainstaluj CoverHolder [55] i CoverHolder vertical [55] w puszce montażowej. Dokręć wkręty, aby zabezpieczyć zatrzaski montażowe. Przymocuj uchwyt pokrywy za pomocą dołączonych wkrętów.
  4. W przypadku instalacji wielu osłonek, gniazdek lub przełączników LightSwitch Jeweller należy zamontować ramkę z odpowiednią liczbą gniazd.
  5. Zainstaluj odpowiednie nakładki.
  6. Włącz zasilanie.

Konserwacja

Wyczyść obudowę pokrywy, aby usunąć kurz, pajęczyny i inne zanieczyszczenia, gdy tylko się pojawią. Należy stosować miękkie, suche ściereczki odpowiednie do czyszczenia sprzętu elektronicznego. Do czyszczenia osłonki nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.

Pełny zestaw

CoverPlate jest urządzeniem prefabrykowanym. Wszystkie elementy przełącznika sprzedawane są osobno.

Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.

Gwarancja

Gwarancja na produkty „Ajax Systems Manufacturing” spółka z ograniczoną odpowiedzialnością jest ważna przez 2 lata od daty zakupu.

Jeśli urządzenie nie działa prawidłowo, należy najpierw skontaktować się ze wsparciem technicznym Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.

Kontakt ze wsparciem technicznym:

Wyprodukowane przez „AS Manufacturing” LLC
