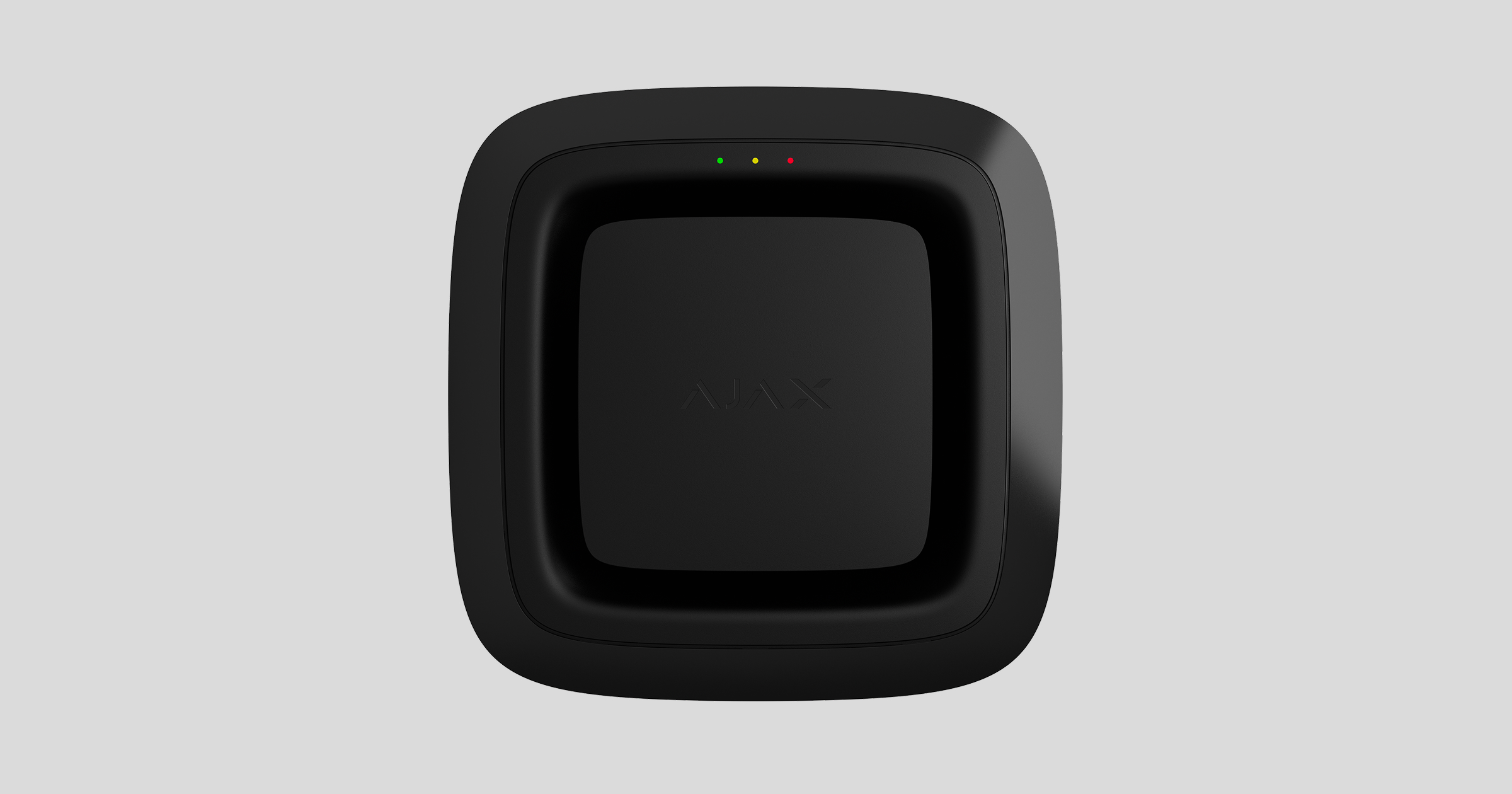

EN54 FireProtect (Sounder) Jeweller é uma sirene de alarme de incêndio endereçável sem fios. O dispositivo está em conformidade com os requisitos da norma EN 54 e garante o reconhecimento do alarme em vários ambientes, incluindo áreas ruidosas.
EN54 FireProtect (Sounder) Jeweller funciona como parte de um sistema Ajax e comunica com a central de sinalização e comando (CDI) através do protocolo de rádio seguro Jeweller. O alcance da comunicação com a CDI é de até 5.550 ft num espaço aberto.

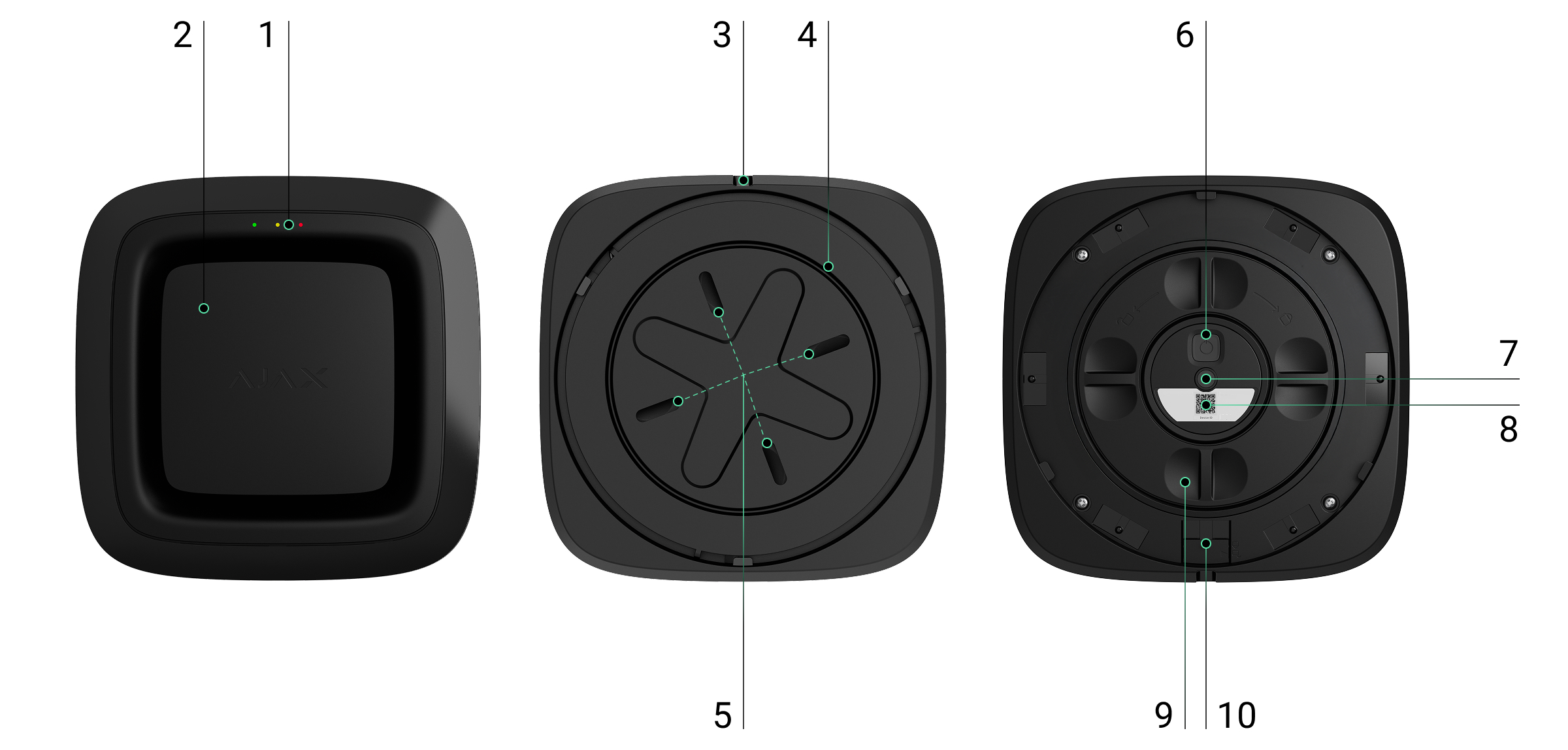

Elementos funcionais
- Indicadores LED: verde, amarelo e vermelho.
- Painel frontal da sirene.
- Orifício para uma ferramenta especial necessária para desbloquear a fechadura.
- Painel de instalação SmartBracket. Para retirar o painel, insira a ferramenta especial no orifício correspondente e rode o SmartBracket no sentido contrário ao dos ponteiros do relógio. Se o dispositivo estiver desbloqueado, basta rodar o SmartBracket no sentido contrário ao dos ponteiros do relógio.
- Pontos de fixação para fixar o SmartBracket à superfície.
- Botão de alimentação.
- Botão de tamper. É acionado em caso de tentativa de remoção do dispositivo do painel de instalação.
- Código QR com o ID do dispositivo. É utilizado para adicionar o dispositivo à CDI.
- Tampa do compartimento da bateria. Para substituir as baterias, rode esta tampa no sentido contrário ao dos ponteiros do relógio.
- Bloqueio para proteger o dispositivo no SmartBracket (opcionalmente).
CDI e repetidores compatíveis
EN54 FireProtect (Sounder) Jeweller requer a CDI Ajax com uma versão atualizada de OS Malevich.
Princípio do funcionamento
EN54 FireProtect (Sounder) Jeweller é um dispositivo de alarme de incêndio sem fios que ativa um alerta sonoro quando é detetado um incêndio. A sirene emite um sinal de alarme de alto volume (100 dB a uma distância de 3,3 ft, dependendo das definições) seguindo um padrão temporal em conformidade com a norma EN 54-3.
O dispositivo é alimentado por baterias pré-instaladas e não requer uma fonte de alimentação externa. EN54 FireProtect (Sounder) Jeweller monitoriza o seu estado operacional e informa o sistema em caso de falhas.
Protocolo de transferência de dados do Jeweller
Jeweller é um protocolo de transferência de dados sem fios que proporciona uma comunicação bidirecional rápida e fiável entre a CDI e os dispositivos. O dispositivo utiliza Jeweller para transmitir comandos, alarmes e eventos.
Envio de eventos para a central de monitorização
Um sistema Ajax pode transmitir alarmes tanto para a app Ajax PRO Desktop como para a estação de monitorização nos formatos SurGard (Contact ID), SIA (DC-09), ADEMCO 685 e outros protocolos.
Com EN54 FireProtect (Sounder) Jeweller instalado, o sistema pode transmitir os seguintes eventos:
- Falha/restabelecimento do hardware da sirene.
- Alarme/restabelecimento de bateria fraca.
- Alarme de tamper / restabelecimento.
- Perda/restabelecimento da comunicação entre EN54 FireProtect (Sounder) Jeweller e a CDI.
Quando um alarme é recebido, o operador na estação de monitorização sabe exatamente o que aconteceu e onde. A capacidade de endereçamento dos dispositivos Ajax permite enviar eventos para o Ajax PRO Desktop ou para o software de monitorização, incluindo o tipo de dispositivo, o seu nome, a zona de incêndio, a sala virtual e a descrição da localização. Tenha em atenção que a lista de parâmetros transmitidos pode variar consoante o software de monitorização e o protocolo de comunicação selecionado para a estação de monitorização.
Pode encontrar o ID do dispositivo e o número da zona nos estados do dispositivo.
Seleção do local de instalação
O dispositivo é destinado à instalação exterior e interior. Siga os regulamentos locais de segurança contra incêndios ao selecionar o local de instalação do dispositivo. Ao selecionar um local adequado, considere a audibilidade da sirene, pois isso determina o desempenho do dispositivo.
Ao selecionar onde colocar EN54 FireProtect (Sounder) Jeweller, considere os parâmetros que afetam o seu funcionamento:
- intensidade do sinal do Jeweller;
- a distância entre o dispositivo e a CDI;
- presença de obstáculos à passagem do sinal de rádio e transmissão de som, como paredes, tetos entre pisos e objetos de grandes dimensões na sala.
Considere as recomendações de colocação ao desenvolver um projeto de sistema. Apenas os especialistas devem conceber e instalar sistemas Ajax. Uma lista de parceiros recomendados está disponível aqui.
Intensidade do sinal
A intensidade do sinal é determinada pelo número de pacotes de dados não entregues ou corrompidos durante um determinado período de tempo. O ícone
no separador Dispositivos
nas apps Ajax indica a intensidade do sinal:
- três barras — excelente intensidade de sinal;
- duas barras — boa intensidade de sinal;
- uma barra — fraca intensidade de sinal, não é garantido um funcionamento estável;
- ícone riscado — sem sinal.
Note que se a intensidade do sinal for excelente, o dispositivo pode ajustar automaticamente a potência de transmissão de rádio para reduzir o consumo de energia e as interferências rádio.
Execute o teste de intensidade do sinal de Jeweller antes da instalação final. O teste verifica a intensidade do sinal na potência máxima de transmissão do dispositivo. Para cumprir os requisitos da norma EN 54, a intensidade do sinal entre o dispositivo e a CDI deve ser de três barras.
Se o teste mostrar a intensidade de sinal de uma ou zero barras, não garantimos o funcionamento estável do dispositivo. Considere a possibilidade de o recolocar, uma vez que ajustar a sua posição, mesmo que seja em 8 polegadas ou rodá-lo em relação a CDI, pode melhorar significativamente a intensidade do sinal. Se o sinal continuar a ser fraco ou instável após a relocalização, considere a utilização de um repetidor de sinal (em breve).
Consulte a secção de teste de funcionalidade do dispositivo para saber como executar o teste de intensidade do sinal Jeweller.
Onde o dispositivo não pode ser instalado
- Em locais onde o sinal acústico possa ser atenuado (dentro de móveis, atrás de cortinas grossas, etc.).
- Perto de objetos metálicos ou espelhos que provoquem a atenuação do sinal e o seu rastreio.
- Em locais onde os níveis de temperatura e humidade estão fora dos limites permitidos. Isto pode danificar o dispositivo.
- Em locais com uma intensidade de sinal Jeweller baixa ou instável. Isto pode resultar na perda de ligação com a CDI.
- Mais perto do que 3 ft da CDI ou do repetidor do sinal.
Instalação
Antes de instalar EN54 FireProtect (Sounder) Jeweller, certifique-se de que selecionou a localização ideal que cumpre os requisitos deste manual.
Apenas um profissional deve instalar este dispositivo.
Para instalar o dispositivo:
- Retire o painel de instalação SmartBracket do detetor. Para retirar o painel, rodá-lo no sentido contrário ao dos ponteiros do relógio.
- Fixe o painel SmartBracket a uma superfície utilizando fita adesiva de dupla face ou outros fixadores temporários. O símbolo ↑↑ no SmartBracket é apenas para fins informativos. Isto pode ajudá-lo a alinhar o dispositivo corretamente.
Utilize fita adesiva de dupla face apenas para fixação temporária. O dispositivo fixado pela fita adesiva pode descolar-se da superfície em qualquer altura, o que pode provocar danos se ele cair.
- Adicione EN54 FireProtect (Sounder) Jeweller à CDI.
- Coloque o detetor no painel de instalação do SmartBracket.
- Faça o teste de funcionalidade do dispositivo.
- Retire o dispositivo do painel de instalação.

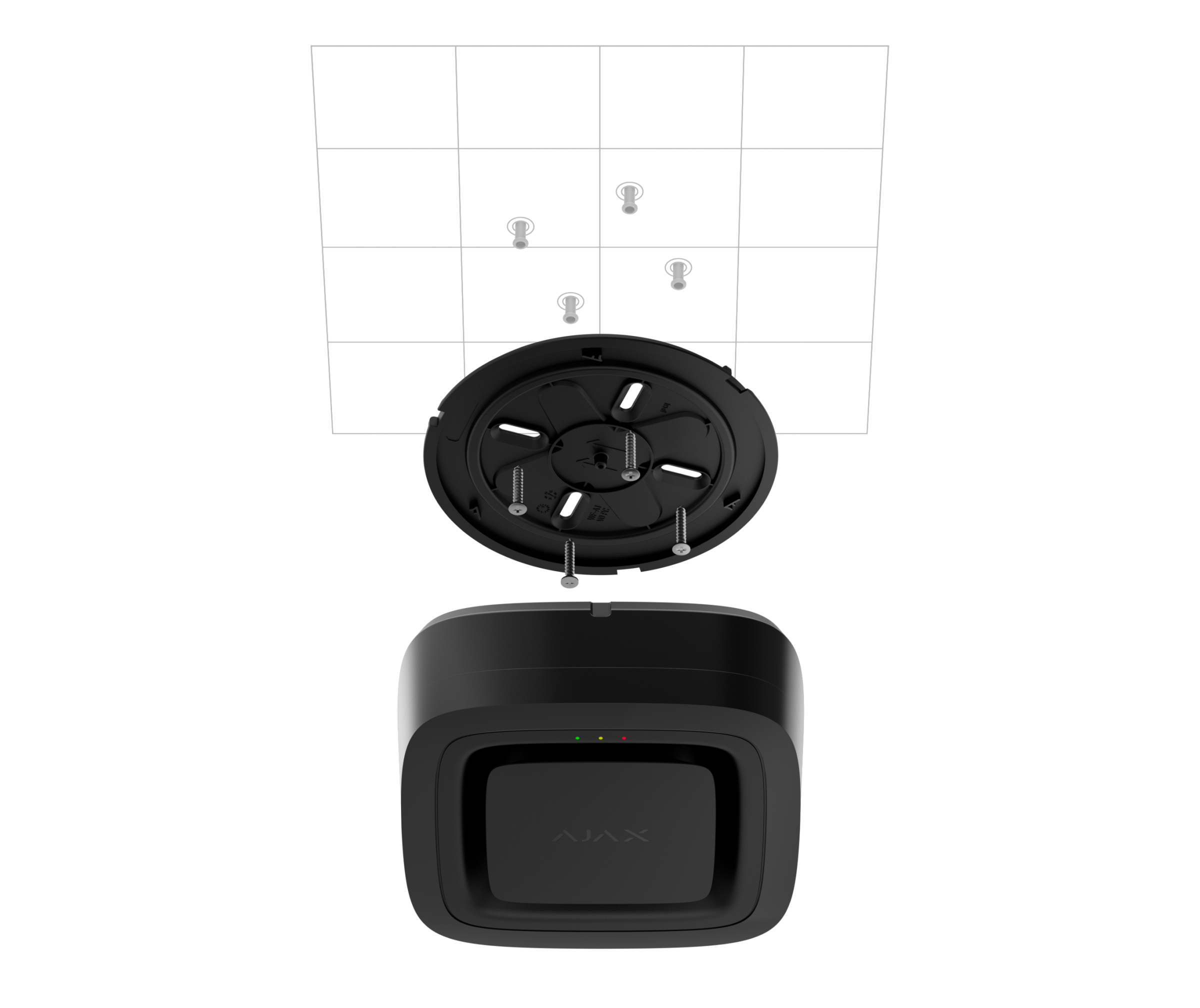

- Fixe o painel SmartBracket à superfície utilizando os parafusos incluídos para todos os pontos de fixação. Se utilizar outros elementos de fixação, certifique-se de que não danificam nem deformam o painel de montagem.
- Para fixar adicionalmente o dispositivo no SmartBracket com o bloqueio, mova o mecanismo de bloqueio para a posição
. Neste caso, é necessário inserir uma ferramenta especial no orifício correspondente para retirar o painel de instalação.
- Coloque o detetor no painel de instalação do SmartBracket.

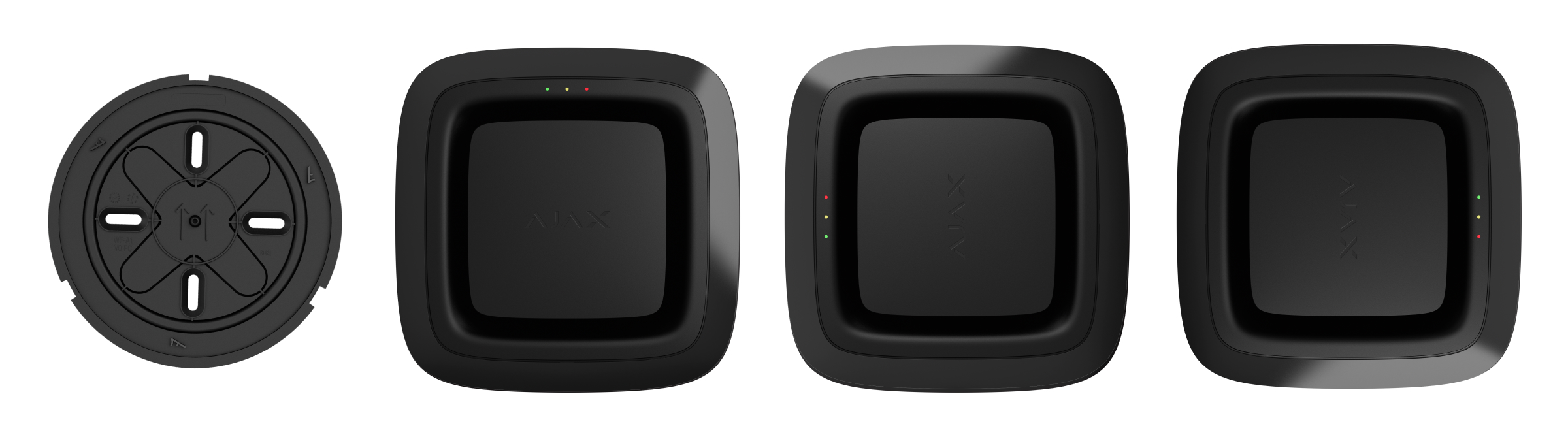

- Ajuste a posição do dispositivo, se necessário. O painel de instalação SmartBracket permite que o detetor seja rodado até 90°.
Adicionar ao sistema
A CDI e o dispositivo têm de funcionar com a mesma frequência de rádio; caso contrário, são incompatíveis. O alcance de radiofrequência do dispositivo pode variar consoante a região. Recomendamos comprar e utilizar dispositivos Ajax na mesma região. Pode verificar a gama de radiofrequências operacionais com o serviço de apoio técnico.
Antes de adicionar um dispositivo
- Instale a app Ajax.
- Inicie sessão na sua conta ou crie uma nova conta.
- Selecione um espaço ou crie um novo.
- Adicione pelo menos uma divisão virtual.
- Adicione uma CDI compatível ao espaço. Certifique-se de que a CDI está ligado e tem acesso à Internet através de Ethernet, Wi-Fi e/ou rede móvel.
- Verifique os estados na app Ajax para garantir que o espaço está desarmado e que a CDI não está a iniciar uma atualização.
Apenas um PRO ou um administrador de espaço com direitos para configurar o sistema pode adicionar o dispositivo à CDI.
Adicionar o dispositivo à CDI
- Abra a app Ajax. Selecione um espaço ao qual pretende adicionar o dispositivo.
- Aceda ao separador Dispositivos e selecione Adicionar Dispositivo.

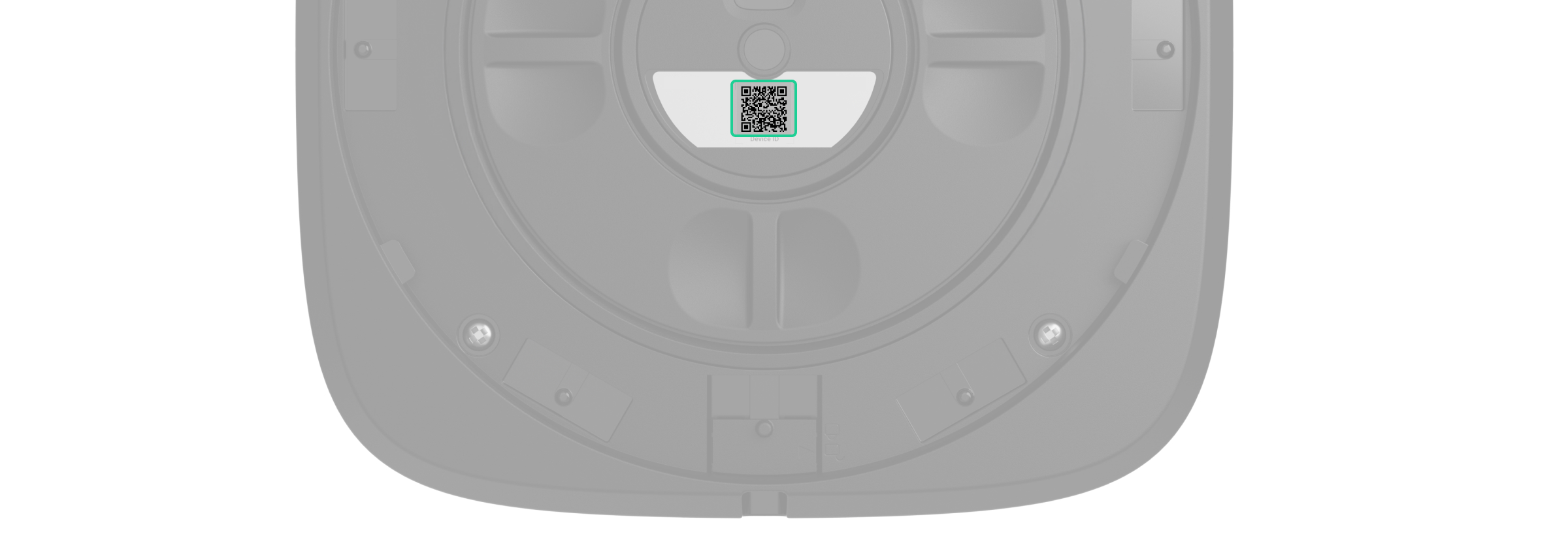

- Digitalize o código QR ou introduza o ID manualmente. Um código QR com o ID é colocado no dispositivo sob o painel de SmartBracket. Também, está duplicado na embalagem do dispositivo.
- Atribua um nome ao dispositivo.
- Selecione uma zona de incêndio e uma sala virtual.
- Se necessário, especifique a localização do dispositivo no campo Localização.
- Selecione Adicionar dispositivo e a contagem decrescente começará.

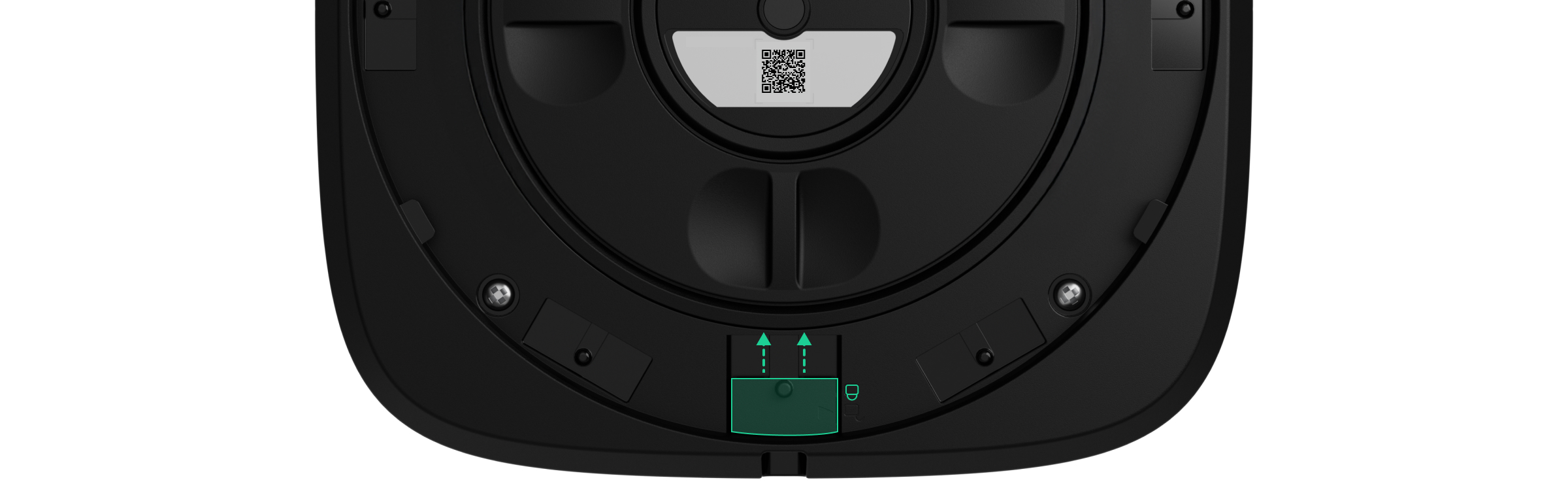

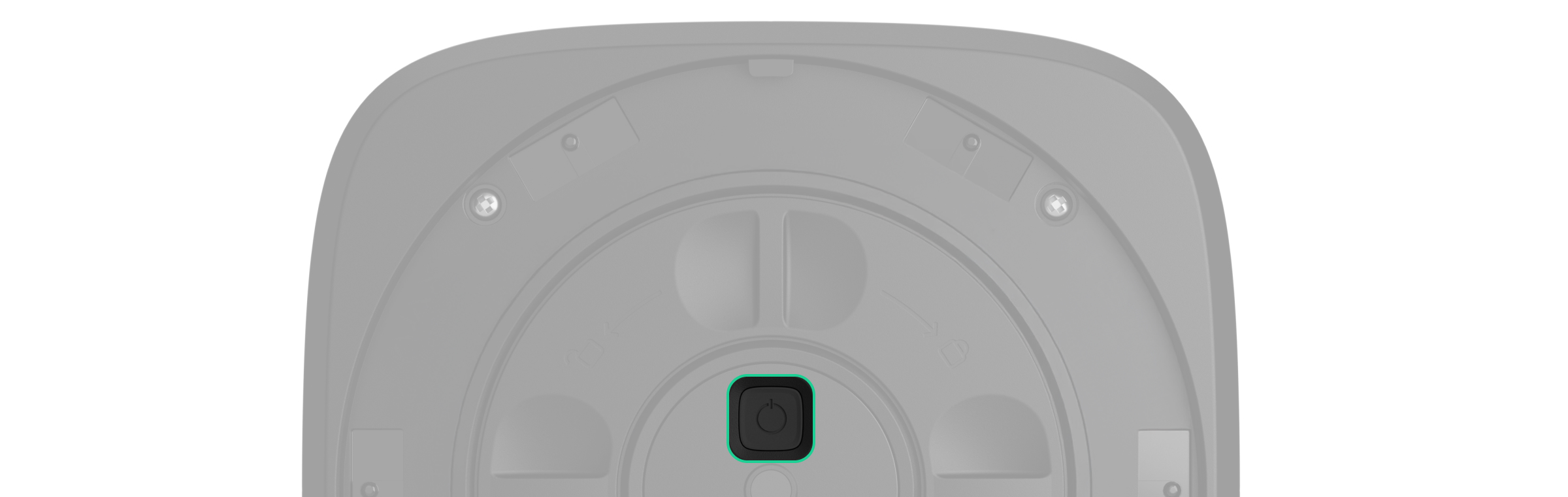

- Ligue o dispositivo mantendo premido o botão de alimentação durante 3 segundos.
Uma vez adicionado à CDI, o dispositivo aparecerá na lista de dispositivos da CDI na app Ajax. A frequência de atualização dos estados dos dispositivos na lista depende das definições Jeweller e é de 36 segundos por defeito.
Se a ligação falhar, tente novamente dentro de 5 segundos. Se o número máximo de dispositivos já tiver sido adicionado à CDI, receberá uma notificação de erro ao tentar adicionar mais.
EN54 FireProtect (Sounder) Jeweller funciona com apenas uma CDI. Quando emparelhado com uma nova CDI, deixa de enviar eventos para a antiga. Depois que o dispositivo é adicionado a uma nova CDI, este não será removido automaticamente da lista de dispositivos da CDI antiga. Isto deve ser feito através da app Ajax.
Teste de funcionalidade do dispositivo
O sistema Ajax oferece vários tipos de testes para ajudar a selecionar o local de instalação correto para os dispositivos. Para EN54 FireProtect (Sounder) Jeweller, estão disponíveis os seguintes testes:
- Teste de intensidade do sinal Jeweller — para determinar a intensidade e estabilidade do sinal entre a CDI (ou o repetidor do sinal) e o dispositivo através do protocolo de transferência de dados Jeweller sem fios no local de instalação do dispositivo.
- Teste de aviso de alarme — para verificar o alerta sonoro e garantir que o sinal de alarme de incêndio é claramente ouvido em toda a instalação.
Para efetuar o teste:
- Abra a app Ajax. Selecione um espaço com o dispositivo adicionado.
- Aceda ao separador Dispositivos .
- Selecione EN54 FireProtect (Sounder) Jeweller.
- Aceda às definições tocando no ícone de engrenagem
. - Selecione Teste de intensidade do sinal de Jeweller ou Teste de aviso de alarme.
Além disso, é possível executar Teste de aviso de alarme no ecrã tátil da CDI.
Ícones
Os ícones numa app Ajax apresentam alguns dos estados de EN54 FireProtect (Sounder) Jeweller. Pode verificar os ícones no separador Dispositivos .
| Ícone | Significado |
|
Intensidade do sinal do Jeweller. Apresenta a intensidade do sinal entre a CDI ou o repetidor e o dispositivo. O valor recomendado é de 3 barras. |
 |
Nível de carga da bateria do dispositivo. |
 |
O dispositivo funciona através do repetidor de sinal. |
 |
O dispositivo está a emitir um som. |
 |
O dispositivo está silenciado. |
 |
O teste do dispositivo está em curso. |
 |
EN54 FireProtect (Sounder) Jeweller tem uma falha. A lista de avarias está disponível nos estados do detetor. |
 |
EN54 FireProtect (Sounder) Jeweller está desativado. |
 |
O dispositivo perdeu a ligação com a CDI ou a CDI perdeu a ligação com o servidor Ajax Cloud. |
 |
O dispositivo não foi transferido para a nova CDI. |
Estados

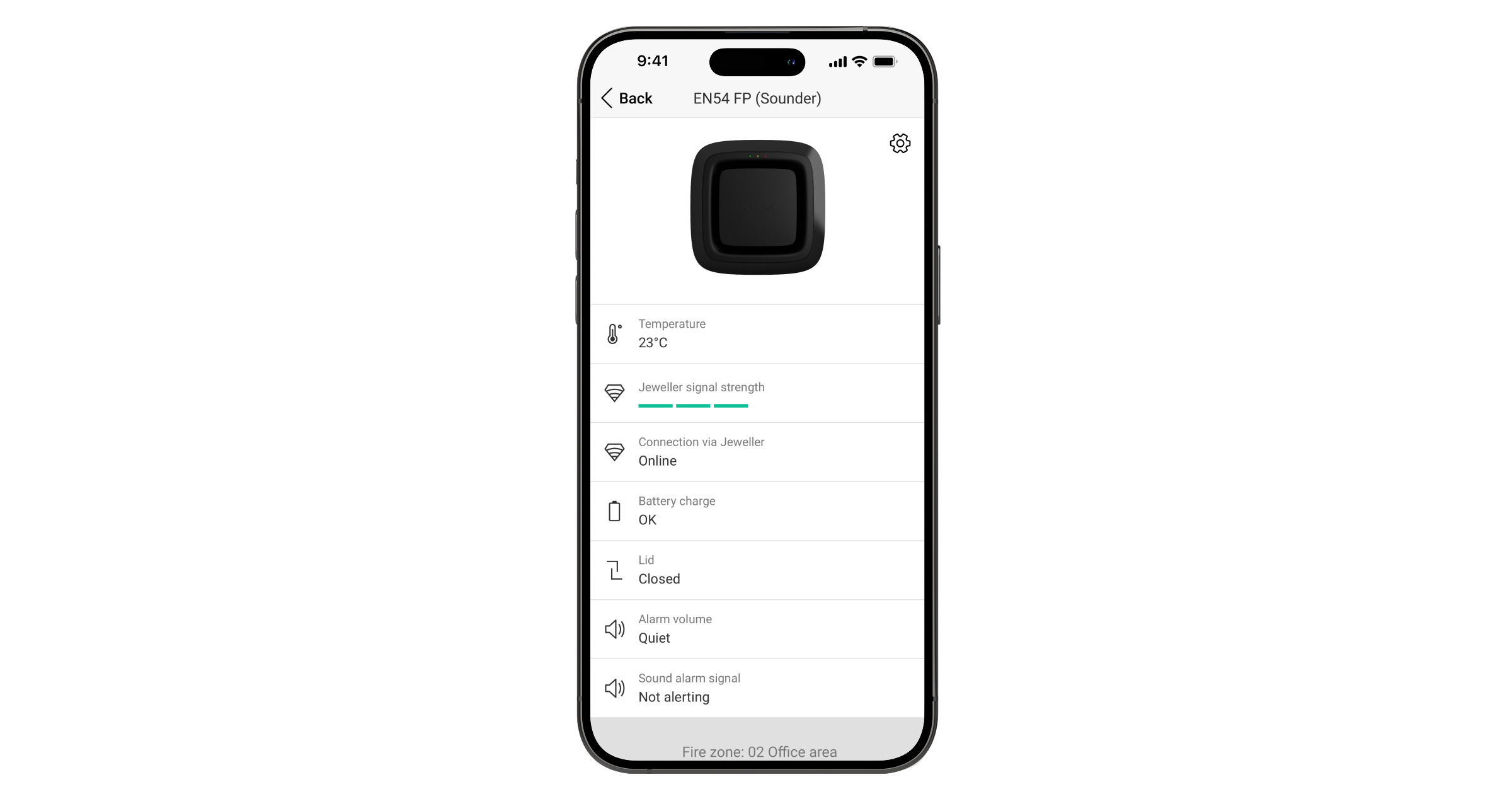

Os estados incluem informações sobre o dispositivo e os seus parâmetros de funcionamento. Pode encontrar os estados de EN54 FireProtect (Sounder) Jeweller nas apps Ajax:
- Aceda ao separador Dispositivos .
- Selecione EN54 FireProtect (Sounder) Jeweller da lista.
| Parâmetro | Significado |
| Importação de dados | Apresenta o erro quando os dados estão a ser transferidos para a nova CDI:
|
| Falha |
O dispositivo tem uma falha. Ao tocar em O campo só aparece se for detetada uma falha. |
| Desativado |
O dispositivo ou algumas das suas funções estão desativados. Não responde ao alarme nem notifica os utilizadores e central recetora de alarmes. Ao tocar em O campo só aparece se o dispositivo estiver desativado. |
| Temperatura | A temperatura do dispositivo. É medida por EN54 FireProtect (Sounder) Jeweller e muda consoante a temperatura ambiente. |
| Intensidade do sinal Jeweller |
Intensidade do sinal Jeweller entre o dispositivo e a CDI (ou o repetidor de sinal). O valor recomendado é de 3 barras. Jeweller é um protocolo para a transmissão de comandos, eventos e alarmes. |
| Ligação através de Jeweller | Estado da ligação via o canal Jeweller entre o dispositivo e a CDI (ou o repetidor):
|
| <Nome do repetidor> (em breve) | Estado da ligação entre o dispositivo e o repetidor de sinal.
O campo aparece se o detetor funcionar através do repetidor do sinal. |
| Carga de pilhas | O nível de carga da pilhas do dispositivo. Estão disponíveis três estados:
Quando as pilhas tiverem de ser substituídas, os utilizadores e a empresa de monitorização receberão as notificações adequadas. |
| Tampa | O estado dos tampers do dispositivo que respondem à separação ou abertura da carcaça do dispositivo:
|
| Volume do alarme | Nível de volume em caso de alarme:
|
| Sinal sonoro de alarme | O estado do alerta sonoro do dispositivo:
|
| Zona de incêndio | O número e o nome da zona de incêndio à qual o dispositivo está atribuído. |
| Sala | O nome da divisão à qual o dispositivo está atribuído. |
| Localização | Descrição detalhada da localização do dispositivo. |
| Firmware | Versão do firmware do dispositivo. |
| ID do dispositivo | O ID de EN54 FireProtect (Sounder) Jeweller. Também está disponível no dispositivo por detrás do SmartBracket e na sua embalagem. |
| Número do Dispositivo | Número do bucle do dispositivo (zona). |
abre-se a lista de falhas de EN54 FireProtect (Sounder) Jeweller.Definições

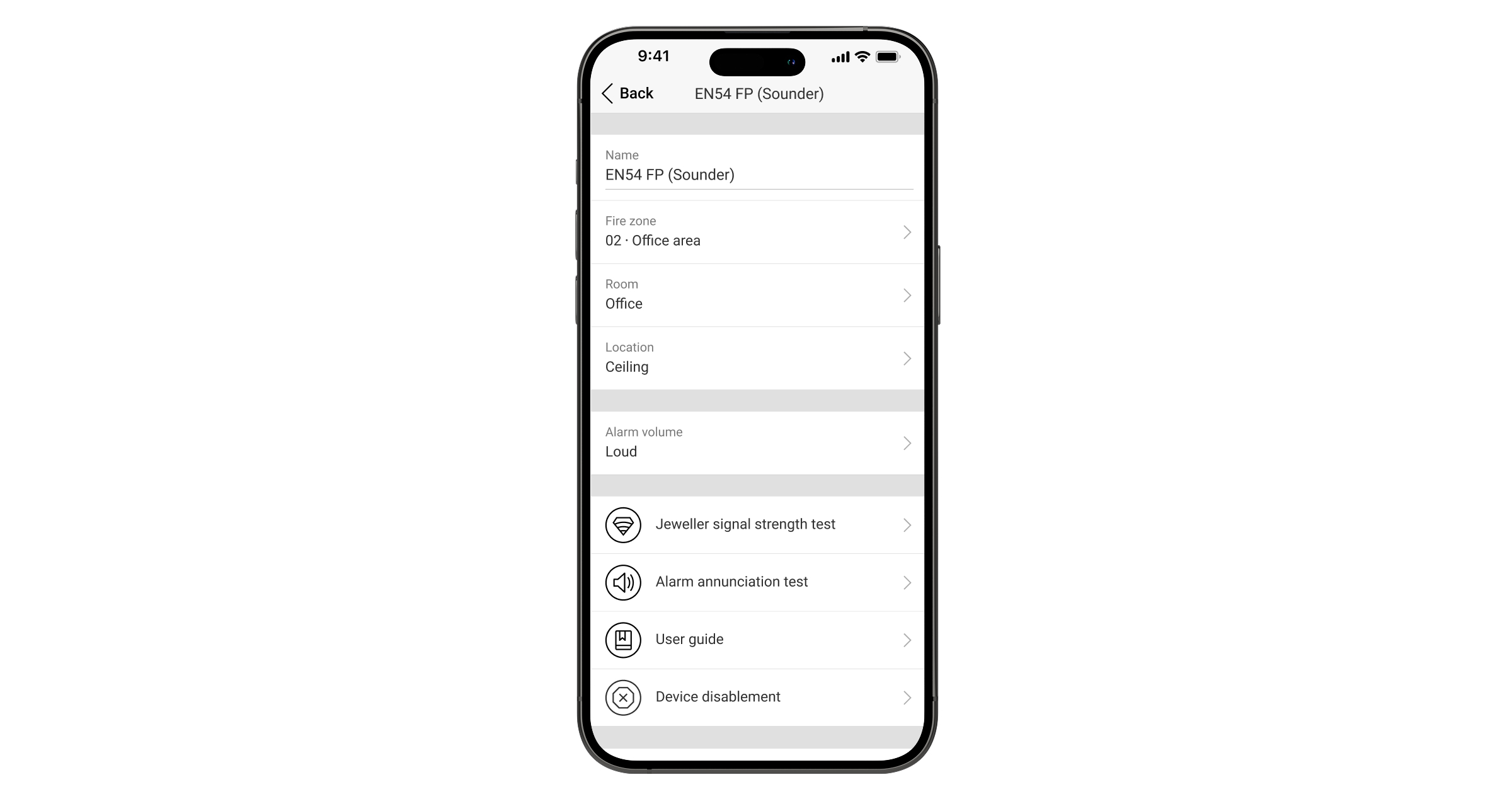

Para alterar as definições de EN54 FireProtect (Sounder) Jeweller, numa app Ajax:
- Aceda ao separador Dispositivos .
- Selecione EN54 FireProtect (Sounder) Jeweller da lista.
- Aceda a Definições .
- Configure as definições necessárias.
- Selecione Voltar para guardar as novas definições.
| Definições | Significado |
| Nome |
Nome do dispositivo. Aparece na lista de dispositivos CDI, texto de SMS e notificações no historial de eventos. Para alterar o nome do dispositivo, toque no campo de texto. O nome pode conter até 24 caracteres latinos ou até 12 caracteres cirílicos. |
| Zona de incêndio |
Seleção da zona de incêndio à qual está atribuído EN54 FireProtect (Sounder) Jeweller. A zona de incêndio aparece no texto de SMS e notificações no historial de eventos. |
| Sala |
Seleção da divisão virtual à qual está atribuído EN54 FireProtect (Sounder) Jeweller. O nome da sala aparece no texto do SMS e nas notificações no historial de eventos. |
| Localização |
Descrição detalhada da localização do dispositivo. Aparece ao lado do nome da divisão nas notificações do historial de eventos. O campo de localização pode conter até 24 caracteres latinos ou cirílicos. |
| Volume do alarme | O dispositivo responde aos alarmes do sistema com o volume selecionado:
|
| Teste de intensidade de sinal do Jeweller |
Passa o dispositivo para o modo de teste de intensidade do sinal Jeweller. O teste permite-lhe verificar a intensidade do sinal entre a CDI (ou o repetidor de sinal) e o dispositivo através do protocolo de transferência de dados sem fios Jeweller para selecionar o local de instalação ideal. |
| Teste de anúncio de alarme |
Passagem do dispositivo para o modo de Teste de aviso de alarme. O teste permite verificar o alerta sonoro para garantir que o sinal do alarme de incêndio seja claramente ouvido em toda a instalação. O teste tem uma duração máxima de 10 minutos e pode ser interrompido manualmente em qualquer altura. |
| Guia do utilizador | Abertura do manual do utilizador de EN54 FireProtect (Sounder) Jeweller na app Ajax. |
| Desativação do dispositivo |
A opção permite desativar o dispositivo. O dispositivo permanece no sistema, mas deixa de detetar sinais de incêndio ou de emitir um alarme. |
| Eliminar dispositivo | Desemparelha o dispositivo, desligá-lo da CDI e apaga as suas definições. |
Indicação
O indicador LED de EN54 FireProtect (Sounder) Jeweller pode acender-se dependendo do estado do dispositivo.
| Evento | Indicação sonora | Indicação LED do sistema | Atenção |
| Alarme. | A sirene emite um sinal sonoro de acordo com o tipo de tom selecionado. | Não. |
O dispositivo deixa de emitir alertas quando a fonte de alarme deixa de ser detetada. Além disso, pode silenciar o alarme tocando no botão Silenciar alarme no ecrã tátil da CDI ou numa app Ajax. |
| Ligar o dispositivo. | Não. | Os LEDs verde, amarelo e vermelho acendem-se sucessivamente e depois apagam-se. | Prima o botão de alimentação até que o LED verde se acenda. |
| Desligar o dispositivo. | Não. | Os LEDs verde, amarelo e vermelho acendem-se simultaneamente e apagam-se pela ordem inversa. | Prima o botão de alimentação até que o LED vermelho se apague. |
| A bateria está completamente descarregada. | Não. | O LED amarelo está constantemente a piscar. | A bateria precisa de ser substituída. |
| Desligar o dispositivo quando a bateria está completamente descarregada. | Não. | Os LEDs verde, amarelo e vermelho acendem-se simultaneamente e apagam-se pela ordem inversa. | A bateria precisa de ser substituída. |
|
Alarme de tamper. O dispositivo foi removido do painel SmartBracket. |
Não. | O LED amarelo acende-se durante 1 segundos. | |
| O dispositivo é instalado no painel SmartBracket. | Não. | O LED verde acende-se durante 1 segundos. | |
| Realização do teste de intensidade do sinal de Jeweller. | Não. | A indicação depende da intensidade do sinal:
|
Falhas

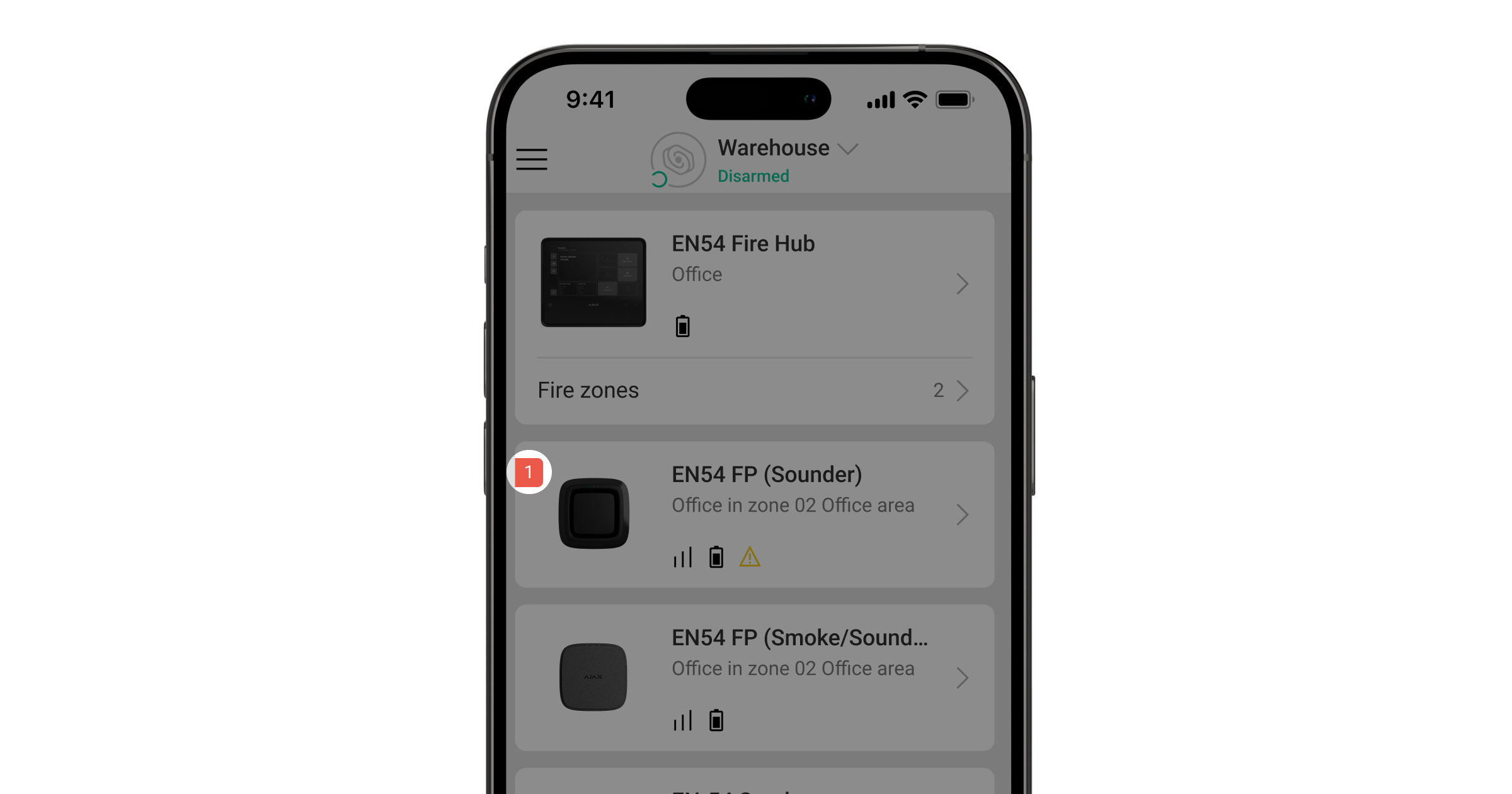

Quando é detetada uma falha de EN54 FireProtect (Sounder) Jeweller, na app Ajax aparece um contador de falhas no ícone do dispositivo. Todas as falhas são indicadas nos estados do dispositivo. Os campos com falhas estão assinalados a amarelo. Além disso, falhas são exibidas no separador Controlo do ecrã da CDI. Mais detalhes sobre a falha podem ser encontrados nos separadores Centro de eventos ou Zonas de incêndio da CDI.
A falha de EN54 FireProtect (Sounder) Jeweller aparece quando:
- O dispositivo é removido do painel de instalação SmartBracket ou a sua integridade é comprometida (foi acionado um botão de tamper).
- Não há ligação com a CDI ou com o repetidor de sinal (em breve) através de Jeweller.
- A pilha do dispositivo está fraca.
- O dispositivo está avariado.
Manutenção
Verifique regularmente o funcionamento do dispositivo. Limpe a carcaça do dispositivo de pó, teias de aranha e outros contaminantes à medida que vão surgindo. Utilize um pano macio e seco adequado para a manutenção do equipamento. Não utilize substâncias que contenham álcool, acetona, gasolina e outros solventes ativos para limpar o dispositivo.
As pilhas pré-instaladas proporcionam até 5 anos de funcionamento autónomo com as definições padrão de Jeweller (o intervalo de consulta é de 36 segundos). Se as pilhas estiverem fracas, o sistema enviará uma notificação apropriada.
Recomendamos que substitua as pilhas imediatamente após receber a notificação. É aconselhável utilizar pilhas Huiderui CR123A LiMnO2 (3 V; 1.600 mAh).
Certifique-se de que as pilhas são instaladas com a polaridade correta. A polaridade está marcada no interior da carcaça. Após substituir as pilhas, execute o teste de funcionalidade para garantir que o dispositivo funciona corretamente.
Garantia
A garantia dos produtos da «Ajax Systems Manufacturing» Limited Liability Company é válida durante 2 anos após a compra.
Se o dispositivo não funcionar corretamente, recomendamos contactar primeiro o Suporte Técnico Ajax. Na maioria dos casos, os problemas técnicos podem ser resolvidos à distância.
Contactar o Apoio Técnico:
Fabricado por «AS Manufacturing» LLC
