Superior HomeSiren Fibra Kullanım Kılavuzu

İşlevsel unsurlar

1. LED gösterge.
2. Kumaşın altında bulunan siren sesli uyarısı.
3. SmartBracket montaj paneli. Paneli çıkarmak için aşağı kaydırınız.
4. Montaj panelinin delikli kısmı. Cihazı yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamper korumasını tetiklemek için gereklidir. Koparmayınız.
5. Kabloların çıkışı için montaj panelinin delikli kısımları.
6. SmartBracket montaj panelini bir vida ile sabitlemek için delik.
7. Tamper butonu. Montaj panelini çıkarmaya veya cihazı yüzeyden koparmaya yönelik bir girişim olduğunda bildirim gönderir.
8. Cihaz QR kodu ve kimliği (seri numarası). Cihazı Ajax sistemi ile eşleştirmek için kullanılır.
9. Cihazı hub’a bağlamak için terminaller.
10. Kabloları bağlarla sabitlemek için bağlantı elemanları.

Çalışma prensibi

Superior HomeSiren Fibra kablolu bir iç mekan sirenidir.

Siren iki ayrı görevi yerine getirir:

1. Alarm hakkında bilgi verir. Siren, kurcalama ve güvenlik sistemi alarmlarına bir saniyeden daha kısa sürede yanıt verir. İzinsiz giriş yapanları korkutacak ve komşuların dikkatini çekecek kadar seslidir.
2. Güvenlik durumunu bildirir. Siren, tesisin kurulu olduğunu bildirmek için LED göstergesini kullanır ve Giriş/çıkış gecikmelerini sesli olarak bildirir. Bu işlevler, güvenlik sistemini anahtarlıklar ve tuş takımları ile yönetirken yardımcı olabilir: Siren, tesise girdiğinizde sistemi çözmenizi hatırlatır.

Uygulamada siren ses seviyesini ve süresini ayarlayınız. Bir alarm durumunda sesli uyarı 81 ila 105 dB ses seviyesiyle 3 saniyeden 3 dakikaya kadar çalışabilir. Ajax uygulamasında sireni hangi dedektörlerin etkinleştireceğini belirleyebilirsiniz.

Doğru şekilde kurulduğunda tetiklenmiş bir sireni devre dışı bırakmak ve sökmek kolay değildir. Cihaz, sağlam bir muhafazaya ve korumalı bir sesli uyarıya sahiptir. Siren, ek koruma için bir tamper butonu ile donatılmıştır. Muhafazayı açmaya veya cihazı yüzeyden koparmaya yönelik bir girişim olduğunda tetiklenir.

Fibra iletişim protokolü

Siren, alarmları ve olayları iletmek için Fibra teknolojisini kullanır. Protokol, hub ile bağlı cihazlar arasında hızlı ve güvenilir iki yönlü kablolu iletişim sağlar. Veri yolu bağlantı yöntemini kullanan Fibra, sisteme 100 cihaz bağlı olsa bile alarmları ve olayları anında iletir.

Fibra, dinamik anahtar içeren blok şifrelemeyi destekler ve sabotaj ile sahteciliği önlemek için cihazlarla yapılan her iletişim oturumunu doğrular. Protokol, bağlantıyı izlemek ve Ajax uygulamalarında cihaz durumlarını gerçek zamanlı olarak görüntülemek için belirlenen bir frekansta düzenli bir ”hub—sirenler” yoklaması sağlar.

Olayları izleme istasyonuna gönderme

Ajax sistemi, alarmları PRO Desktop izleme uygulamasına ve ayrıca Alarm İzleme Merkezine (AİM) SurGard (Contact ID), SIA DC-09 (ADM-CID), ADEMCO 685 ve diğer özel protokoller kullanarak iletebilir. Desteklenen protokollerin listesi burada mevcuttur.

Superior HomeSiren Fibra aşağıdaki olayları iletebilir:

1. Kurcalama alarmı/geri yükleme.
2. Superior HomeSiren Fibra ile bir hub arasındaki bağlantının kaybı/kurtarılması.
3. Superior HomeSiren Fibra’nın etkinleştirilmesi/devre dışı bırakılması.
4. Sistemi kurma girişiminin başarısız olması (sistem bütünlüğü kontrolü etkinse).

Bir alarm alındığında, güvenlik şirketinin izleme istasyonu operatörü ne olduğunu ve hızlı müdahale biriminin nereye gönderilmesi gerektiğini bilir. Tüm Ajax cihazları adreslenebilir olduğu için olaylar, cihaz türü, atanan adı ve konumu (oda, grup) PRO Desktop ve AİM’ye iletilebilir. İletilen parametrelerin listesi AİM’nin türüne ve seçilen iletişim protokolüne bağlı olarak farklılık gösterebilir.

Ajax uygulamasındaki cihaz durumlar bölümünde cihaz kimliğini, çevriminin (bölge) numarasını ve hat numarasını kontrol ediniz.

Kurulum yerinin seçilmesi

Superior HomeSiren Fibra’nın nereye yerleştirileceğini seçerken cihazın çalışmasını etkileyen parametreleri dikkate alınız:

• Fibra sinyal gücü.
• Superior HomeSiren Fibra’nın bağlanması için kablo uzunluğu.
• Superior HomeSiren Fibra’nın duyulabilirliği.
• Superior HomeSiren Fibra LED göstergesinin görünürlüğü.
• Üçüncü taraf bir LED bağlamak için kablo uzunluğu.

Superior HomeSiren Fibra, birlikte verilen vidalarla dikey bir yüzeye monte edilir. Siren, sadece iç mekan kurulumu için tasarlanmıştır.

Önerilen kurulum yüksekliği zeminden 2.5 metre veya yukarısıdır. Bu, sabotaj girişimi durumunda izinsiz giriş yapanların cihaza erişmesini zorlaştırır. Siren bu yüksekliğe yerleştirilemiyorsa, daha alçak yere kurulabilir.

Tesisiniz için güvenlik sistemi projesini tasarlarken bu önerileri dikkate alınız. Güvenlik sistemi profesyoneller tarafından tasarlanmalı ve kurulmalıdır. Yetkili Ajax partnerlerinin listesine buradan ulaşabilirsiniz.

Superior HomeSiren Fibra nerelere kurulmaz:

• Outdoors. This could damage the siren.Dış mekanlara. Bu sirene zarar verebilir.
• Sirenin sesli sinyalinin engellenebileceği yerlere. Örneğin, bir dolabın içine veya kalın perdelerin arkasına. Bu, siren çalışmasının etkinliğini azaltır.
• Çalışma parametrelerine uygun olmayan sıcaklık ve neme sahip odalara. Bu sirene zarar verebilir.
• Sirenin sinyal gücünün kararsız veya düşük olduğu yerlere. Bu durum, hub ile siren arasında bağlantı kaybına yol açabilir.
• Sirenin sinyal gücünün kararsız veya düşük olduğu yerlere. Bu durum, hub ile siren arasında bağlantı kaybına yol açabilir.

Fibra sinyal gücü

Fibra sinyal seviyesi, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Ajax uygulamalarındaki Cihazlar sekmesinde yer alan  simgesi sinyal gücünü gösterir:

• Üç diş — mükemmel sinyal gücü.
• İki diş — iyi sinyal gücü.
• Bir diş — düşük sinyal gücü; stabil çalışma garanti edilmez.
• Çarpı işaretli simge — sinyal yok; stabil çalışma garanti edilmez.

Aşağıdaki faktörler sinyal gücünü etkiler:

• Bir Fibra hattına bağlı dedektör sayısı.
• Kablo uzunluğu ve tipi.
• Terminallere yapılan kablo bağlantılarının doğruluğu.

Proje tasarımı

Güvenlik sistemi cihazlarını doğru şekilde kurmak ve ayarlamak için güvenlik sistemi projesinin doğru şekilde tasarlanması önemlidir. Tasarım, sahadaki cihazların sayısını ve türlerini, tam konumlarını ve kurulum yüksekliklerini, kablolu Fibra hatlarının uzunluğunu, kullanılan kablo türünü ve diğer parametreleri dikkate almalıdır.

Kablolu Fibra sistemleri için tasarım ipuçları bu makalede mevcuttur.

Topolojiler

Ajax sistemleri iki topolojiyi destekler: Sinyal (Radyal kablolama) ve Halka.

Sinyal bağlantısı (Radyal kablolama), hub’ın bir hat çıkışını kullanır. Hat kopması durumunda yalnızca hub’a fiziksel olarak bağlı kalan segment çalışır. Kesme noktasından sonra bağlanan tüm cihazlar hub ile bağlantısını kaybedecektir.

Halka bağlantısı hub’ın iki hat çıkışını alır. Halka tek bir yerde kırılırsa, hiçbir cihaz devre dışı bırakılmayacaktır. Halka, normal şekilde çalışmaya devam eden iki hat olarak yeniden yapılandırılır. Kullanıcılar ve güvenlik şirketi bir kesinti bildirimi alacaktır.

Her iki topoloji de aynı hub üzerinde kullanılabilir. Örneğin, iki Halka bağlantısı ve dört Sinyal (Radyal) bağlantısı kullanabilirsiniz.

Aynı Fibra hattına farklı türde cihazlar bağlanabilir. Örneğin, açılma dedektörlerini, fotoğraflı doğrulama özelliği bulunan hareket dedektörlerini, sirenleri ve tuş takımlarını aynı hatta bağlayabilirsiniz.

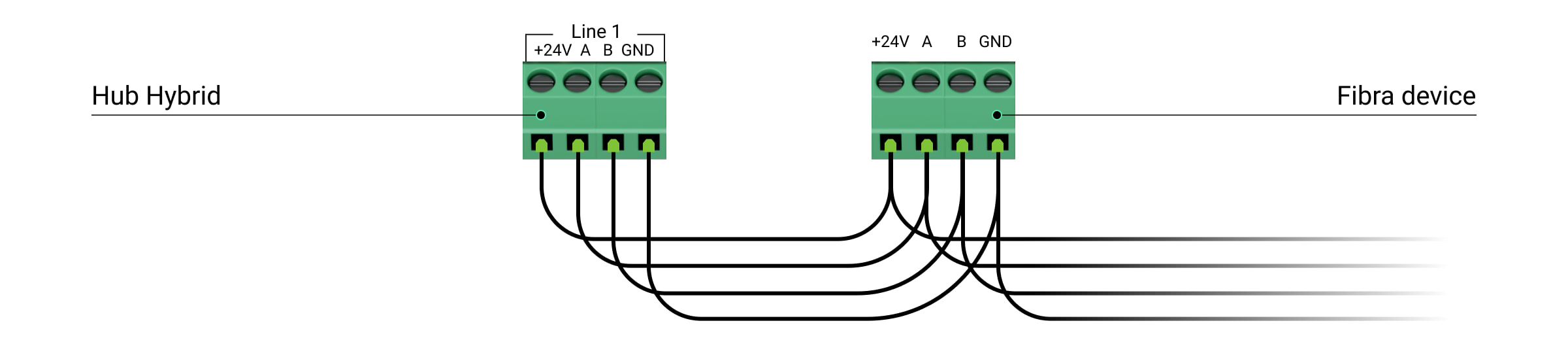

Cihazlar şemada gösterildiği gibi Fibra hattına birer birer bağlanır. Hat dallanması desteklenmez.

Sinyal (Radyal kablolama) topolojisini kullanırken hattın sonuna 120 Ohm’luk bir sonlandırma direnci taktığınızdan emin olunuz (hub komple setine dahildir). Sonlandırma direnci, hattaki son dedektörün sinyal terminallerine bağlanır.

Kablo uzunluğu ve tipi

Sinyal (Radyal) topolojisi kullanıldığında kablolu bağlantının maksimum menzili 2,000 metredir, Halka topolojisi kullanıldığında ise 500 metredir.

Önerilen kablo tipleri:

• U/UTP cat.5 4 × 2 × 0.51, bakır iletken.
• 4 × 0.22 sinyal kablosu, bakır iletken.

Farklı bir kablo türü kullanırsanız kablolu bağlantı aralığı değişebilir. Başka hiçbir kablo türü test edilmemiştir.

Hesaplayıcı kullanarak doğrulama

Projenin doğru şekilde hesaplandığından ve böyle bir sistemin gerçek kullanımda çalışacağından emin olmak için Fibra güç kaynağı hesaplayıcısını geliştirdik. Hesaplayıcı, sistem projesi tasarlanırken seçilen yapılandırma ile kablolu Fibra cihazları için iletişim kalitesini ve kablo uzunluğunu kontrol etmeye yardımcı olur.

Ek bilgiler

Kurulum için hazırlık

Kablo düzenlemesi

Kabloları yerleştirmek için hazırlık yaparken, bölgenizdeki elektrik ve yangın güvenliği yönetmeliklerini kontrol ediniz. Bu standartlara ve yönetmeliklere kesinlikle uyunuz.

Kabloların duvarların, zeminlerin ve tavanların içinden geçirilmesi en güvenli seçenektir: bu sayede görünmez olur ve izinsiz giriş yapanlar için erişilemez hale gelir. Bu aynı zamanda daha yüksek dayanıklılık sağlar: kablo, iletkenin ve yalıtım katmanının doğal aşınmasını etkileyen daha az dış faktöre maruz kalır.

Genel olarak, güvenlik sistemi kabloları inşaat veya onarım aşamasında ve tesisin kablolaması yapıldıktan sonra döşenir.

Kabloları duvarların içine döşenmesi mümkün değilse, kabloları yeterince korunacak ve meraklı gözlerden gizlenecek şekilde yönlendiriniz. Örneğin, bir kablo kanalında veya koruyucu spiral boru içinde. Ayrıca, kabloların gizlenmesi önerilir. Örneğin, mobilyaların arkasında.

Duvarın içinden geçirilip geçirilmediğine bakılmaksızın kabloları korumak için koruyucu borular, kablo kanalları veya oluklu borular kullanmanızı öneririz. Kablolar dikkatli bir şekilde düzenlenmelidir; sarkma, dolaşma veya bükülme olmamalıdır.

Sinyal paraziti oluşabilecek yerlere dikkat edin. Kablo motorların, jeneratörlerin, transformatörlerin, güç hatlarının, kontrol rölelerinin ve diğer elektromanyetik parazit kaynaklarının yakınından geçiriliyorsa, bu alanlarda çift bükümlü kablo kullanınız.

Kablo yönlendirme

Güvenlik sistemi için kablolar döşenirken, yalnızca elektrik tesisatı çalışmalarına yönelik genel gereklilikleri ve kuralları değil, aynı zamanda her bir cihazın özel kurulum özelliklerini de dikkate alınız: kurulum yüksekliği, montaj yöntemi, kablonun muhafazaya nasıl girdiği ve diğer parametreler.

Kurulumdan önce bu kılavuzdaki Kurulum yerinin seçilmesi bölümünü ve üçüncü taraf kablolu cihazın kullanım kılavuzunu okumanızı öneririz. Üçüncü taraf kablolu cihazların çalışmasıyla ilgili herhangi bir sorunuz varsa, bu cihazın üreticisinin teknik desteğiyle iletişime geçiniz.

Güvenlik sisteminin proje tasarımından herhangi bir sapmadan kaçınmaya çalışınız. Bu kılavuzdaki temel kurulum kuralları ve önerilerinin yanı sıra üçüncü taraf kablolu cihazların üretici talimatlarına uyulmaması, sirenin hatalı çalışmasına, bağlı kablolu cihazlarda yanlış alarmlara ve Superior HomeSiren Fibra ile bağlantı kaybına yol açabilir.

Kurulumdan önce kablolarda bükülme ve fiziksel hasar olup olmadığını kontrol ediniz. Hasarlı kabloları değiştiriniz.

Fibra cihazlarının sinyal kabloları, paralel uzanırken güç kablolarından en az 50 cm uzakta döşenmeli ve kesişiyorlarsa birbirlerine 90° açıyla olmalıdır.

Kablonun izin verilen bükülme yarıçapına dikkat ediniz. Üretici tarafından kablo özelliklerinde belirtilir. Aksi takdirde, iletkene zarar verme veya iletkeni koparma riski söz konusudur.

Fibra cihazları hatta tek tek bağlanır. Hat dallanması desteklenmez.

Kabloları bağlantı için hazırlama

Kablonun yalıtım katmanını çıkarınız ve kabloyu özel bir yalıtım sıyırıcı ile soyunuz. Bu, iletkene zarar vermeden kablonun doğru şekilde sıyrılmasını sağlar. Dedektörün terminallerine yerleştirilecek kablo uçları kalaylanmalı veya uç pabuçlarıyla krimpleme yapılmalıdır. Bu, güvenilir bir bağlantı sağlar ve iletkeni oksidasyondan korur.

Önerilen kablo pabucu boyutları: 0.75 ila 1 mm².

Kurulum ve bağlantı

Superior HomeSiren Fibra’yı kurmadan önce en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz. Sabotaj riskini azaltmak için kablolar görüşten gizlenmeli ve izinsiz giriş yapanların erişmesinin zor olduğu bir yerde konumlandırılmalıdır. İdeal olarak, kabloları duvarların, zeminlerin veya tavanların içinden geçiriniz.

Cihaz terminallerine bağlarken, kabloları birlikte bükmeyiniz; lehimleyiniz. Terminallere takılacak kabloların uçları kalaylanmalı veya özel uçlarla kıvrılmalıdır. Bu sayede güvenilir bağlantı sağlanacaktır. Cihazı bağlarken elektrik tesisatı çalışmalarına yönelik güvenlik prosedürlerine ve düzenlemelere uyunuz.

Superior HomeSiren Fibra’nın hub’a bağlanması

1. SmartBracket montaj panelini sirenden çıkarınız. Bunu yapmak için panele hafifçe bastırınız ve aşağı doğru kaydırınız.
2. Superior HomeSiren Fibra kartını, montaj panelindeki tutucuları ayırarak çıkarınız.

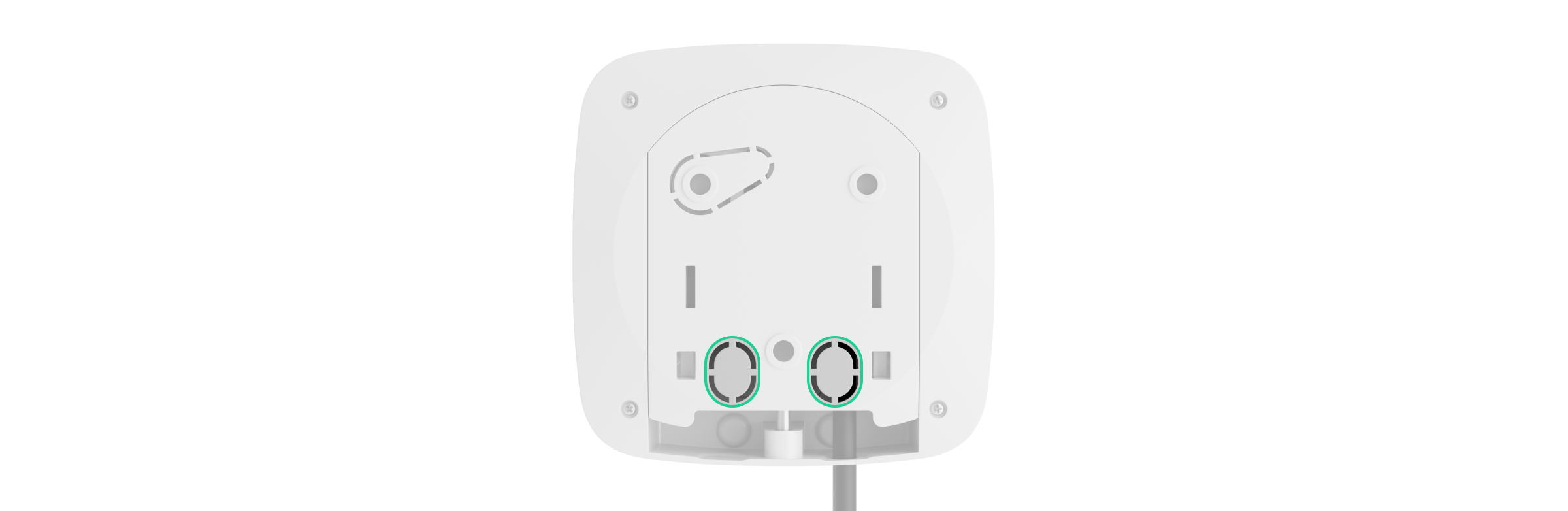

3. Kablo çıkışı için delikleri önceden hazırlayınız. Kabloları sirenin arka tarafından çıkarmak için SmartBracket montaj panelindeki delikli parçaları dikkatlice kırınız. Kabloları sirenin alt tarafından çıkarmak için muhafazanın alt kısmında; matkap, küçük delikler için özel bir freze ucu veya el kesme aletleri kullanarak bir delik açınız.

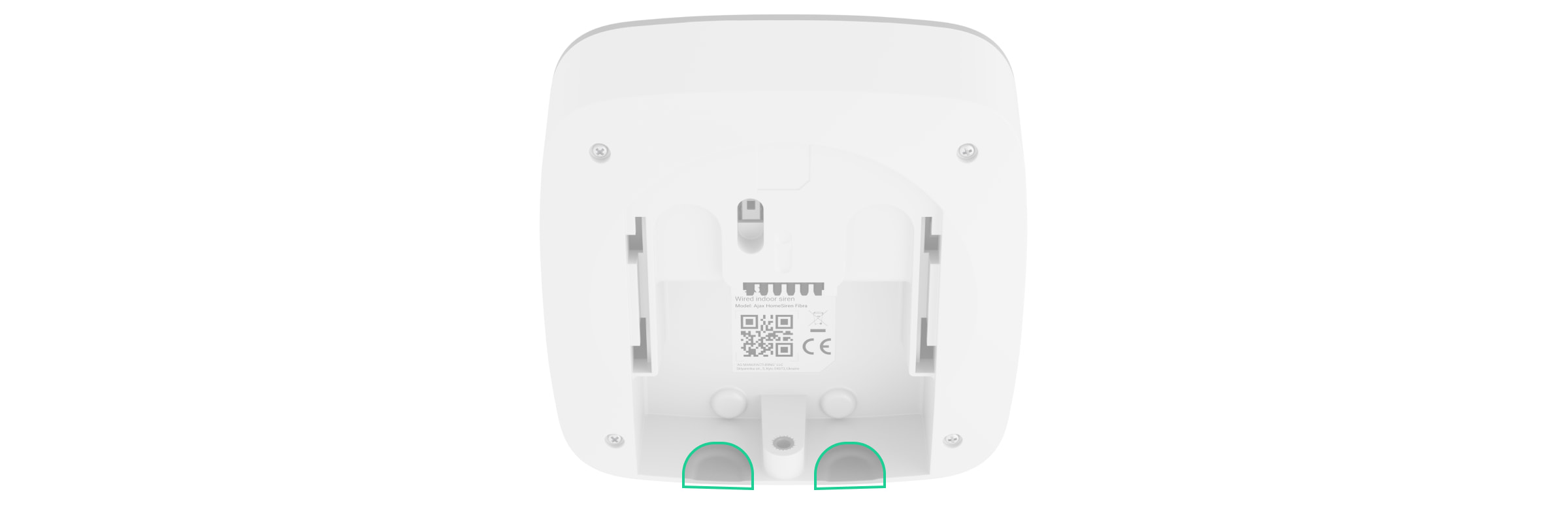

   Kabloları sirenin arkasından çıkarmak için.	Kabloları sirenin altından çıkarmak için.

4. Harici güç kaynağının ve hub yedek pilinin bağlantısını kesiniz.



   1 — Harici güç kaynağı.
   2 — Yedek pil.

5. Kabloyu hub muhafazasının içine doğru geçiriniz. Kabloları hub hattına bağlayınız.



   +24V — 24 V⎓ güç terminali.
   А, B — sinyal terminalleri.
   GND — topraklama.

6. Hub’dan gelen kabloyu, açılan deliklerden geçirerek sirenin montaj paneline yönlendiriniz.
7. Siren bağlantı hattındaki son cihaz değilse, ikinci bir kabloyu önceden hazırlayınız. Siren terminallerine takılacak olan birinci ve ikinci kabloların tellerinin uçları kalaylanmalı ve birbirine lehimlenmeli veya özel uçlarla kıvrılmalıdır.
8. Kullanmayı planlıyorsanız üçüncü taraf bir LED’i bağlamak için bir kablo çekiniz.

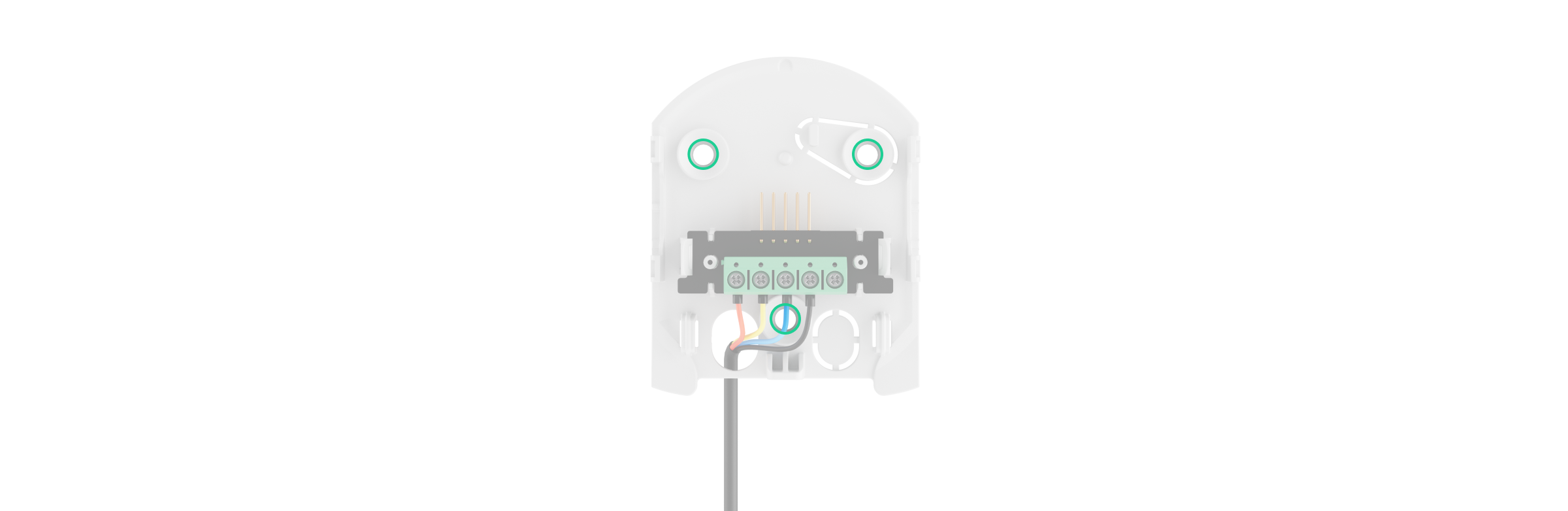

9. Birlikte verilen vidaları kullanarak montaj panelini seçilen kurulum konumundaki dikey bir yüzeye sabitleyiniz. Takarken tüm sabitleme noktalarını kullanınız. Bunlardan biri, montaj panelinin delikli kısmında bulunur ve cihazın yüzeyden koparılmaya çalışılması durumunda tamperin tetiklenmesi için gereklidir.



10. Superior HomeSiren Fibra kartını özel montaj paneli tutucularına takınız.

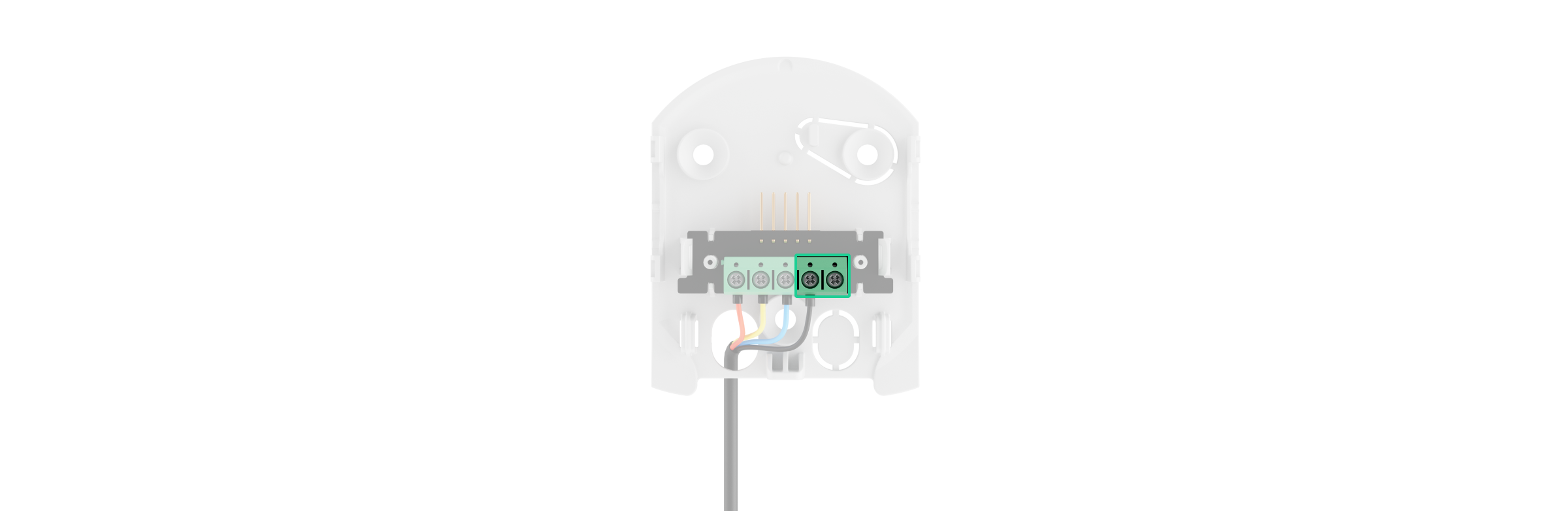

11. Kabloları aşağıdaki şemaya göre terminallere bağlayınız. Kabloların kutuplarına ve bağlantı sırasına uyduğunuzdan emin olunuz. Kabloları terminallere güvenli bir şekilde bağlayınız.



    +24V — 24 V⎓ güç terminali.
    А, B — sinyal terminalleri.
    GND — topraklama.

12. Siren hat üzerindeki son cihaz ise ve Sinyal (Radyal) topolojisi kullanılıyorsa, cihazın sinyal terminallerine bağlayarak bir sonlandırma direnci takınız. Halka bağlantısı kullanıldığında, bir sonlandırma direncine gerek yoktur.



    Ajax dedektör bağlantı topolojileri hakkında daha fazla bilgi


    Mümkünse cihazları Halka topolojisi (hub—cihaz—hub) kullanılarak bağlamanızı tavsiye ederiz. Bu, sistemin anti-sabotaj korumasını artırır.

13. Harici bir LED bağlayınız.
14. Kabloları, montaj panelindeki özel bağlantı elemanlarını kullanarak kablo kelepçeleriyle sabitleyiniz.
15. Yedek pili ve harici güç kaynağını hub’a bağlayınız. Hub’ı açınız.
16. Sireni SmartBracket montaj paneline yerleştiriniz. Sireni muhafazanın altındaki birlikte verilen vida ile sabitleyiniz.
17. Sireni sisteme ekleyiniz.
18. Fibra sinyal gücü testini çalıştırınız. Önerilen sinyal gücü iki veya üç diştir. Sinyal gücü bir veya sıfır dişse, bağlantının doğruluğunu ve kablo bütünlüğünü kontrol ediniz.
19. Ses seviyesi testini çalıştırınız.

Harici bir LED’in bağlanması

Superior HomeSiren Fibra’ya harici bir LED bağlanabilir. Cihazın yerleşik LED’ine paralel olarak çalışır ve sinyallerini tamamen yansıtır.

Bir LED bağlamak için:

1. Harici güç kaynağının ve hub yedek pilinin bağlantısını kesiniz.



   1 — Harici güç kaynağı.
   2 — Yedek pil.

2. Sireni, hafifçe bastırıp yukarı doğru çekerek SmartBracket montaj panelinden çıkarınız.
3. LED kablosunu montaj panelindeki delikten geçiriniz ve Superior HomeSiren Fibra terminallerine bağlayınız.



4. Sireni SmartBracket montaj paneline yerleştiriniz. Sireni muhafazanın altındaki birlikte verilen vida ile sabitleyiniz.
5. Yedek pili ve harici güç kaynağını hub’a bağlayınız. Hub’ı açınız.
6. LED’in çalışmasını kontrol ediniz.

Sisteme ekleme

Siren sadece Superior Hub Hybrid (2G) ve Superior Hub Hybrid (4G) ile uyumludur. Fibra cihazları yalnızca yönetici yetkilerine sahip bir kullanıcı tarafından Ajax PRO uygulaması üzerinden eklenebilir ve ayarlanabilir.

Hesap türleri ve ilişkili hakları

Bir cihaz eklemeden önce

1. Bir Ajax PRO uygulamasını yükleyiniz.
2. PRO hesabına giriş yapınız veya yeni bir hesap oluşturunuz.
3. Bir space seçiniz veya yeni bir space oluşturunuz.
   Space nedir
   Bir space nasıl oluşturulur


   Space işlevi, aşağıda listelenen uygulama sürümleri ve sonraki sürümlerde mevcuttur:

   • iOS için Ajax Güvenlik System 3.0;
   • Ajax Security System 3.0 for Android;
   • Ajax PRO: Tool for Engineers 2.0 for iOS;
   • Ajax PRO: Tool for Engineers 2.0 for Android;
   • Ajax PRO Desktop 4.0 for macOS;
   • Windows için Ajax PRO Desktop 4.0.
4. En az bir sanal oda ekleyiniz.
5. Space’e uyumlu bir hub ekleyiniz. Hub’ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olunuz.
6. Space’in çözülü olduğundan ve Ajax uygulamasında durumunu kontrol ederek Hub’ın güncelleme başlatmadığından emin olunuz.

Superior HomeSiren Fibra nasıl eklenir

Manuel olarak bir siren eklemek için

1. Ajax PRO uygulamasını açınız. Superior HomeSiren Fibra’yı eklemek istediğiniz hub’ı seçiniz.
2. Cihazlar sekmesine gidiniz ve Cihaz ekle‘ye tıklayınız.
3. Cihaza bir ad veriniz.
4. QR kodunu tarayınız veya manuel olarak yazınız. QR kodu, muhafazanın arkasında SmartBracket montaj panelinin altında ve ambalajın üzerinde bulunur.
5. Grup modu etkinleştirilmişse sanal bir oda ve güvenlik grubu seçiniz.
6. Ekle‘ye basınız.

Sireni otomatik olarak eklemek için

1. Ajax PRO uygulamasını açınız. Fiziksel olarak bağlı cihazları eklemek istediğiniz hub’ı seçiniz.
2. Cihazlar sekmesine gidiniz ve Cihaz ekle‘ye tıklayınız.
3. Tüm Fibra cihazlarını ekle öğesini seçiniz. Hub, tüm Fibra hatlarını tarayacaktır. Tarama tamamlandıktan sonra hub’a fiziksel olarak bağlı tüm cihazların listesi Cihazlar sekmesinde görüntülenecektir. Cihazların sırası, hangi hatta bağlı olduklarına göre değişecektir.
4. Eklemecek mevcut cihazlar listesinde ihtiyacınız olan cihaza tıklayınız. Bu cihazın LED göstergesi yanıp sönmeye başlayacaktır. Bu şekilde, tam olarak hangi cihazı eklediğinizi, nasıl adlandıracağınızı ve hangi oda ve gruba atanması gerektiğini bilirsiniz.
5. Bir cihaz eklemek için grup modu etkinse bir ad, oda ve güvenlik grubu belirtiniz. Kaydet’e tıklayınız. Cihaz hub’a başarıyla eklendiğinde eklenebilecek cihazlar listesinden kaybolur ve uygulamadaki Cihazlar sekmesinde görünür.

Bir hub’a 10 adede kadar siren veya yerleşik sireni olan tuş takımı bağlanabilir.

Superior HomeSiren Fibra yalnızca bir hub ile çalışır. Yeni bir hub’a bağlandıktan sonra siren, eski hub ile komut alışverişini durdurur. Yeni bir hub’a eklendiğinde, Superior HomeSiren Fibra eski hub’ın cihaz listesinden kaldırılmaz. Bu, Ajax uygulamalarında manuel olarak yapılmalıdır.

İşlevsellik testi

Ajax sistemi, cihazlar için doğru kurulum yerinin seçilmesine yardımcı olmak üzere çeşitli test türleri sunar. Testler hemen başlatılmaz, ancak tek bir “hub—cihaz” yoklama süresinden daha geç olmayacak şekilde başlatılır.

Superior HomeSiren Fibra için aşağıdaki testler mevcuttur:

• Fibra sinyal gücü testi. Test, kurulum sahasındaki sinyal gücünü ve stabilitesini kontrol etmenizi sağlar.
• Ses seviyesi testi. Mevcut siren ses seviyesini kontrol etmenizi ve korunan tesis için en uygun ses seviyesini seçmenizi sağlar.

Testi çalıştırmak için

1. Birden fazla hub’ınız varsa veya Ajax PRO uygulaması kullanıyorsanız ilgili hub’ı seçiniz.
2. Cihazlar menüsüne gidiniz.
3. Superior HomeSiren Fibra’yı seçiniz.
4. Dişli simgesine tıklayarak Superior HomeSiren Fibra ayarlarına gidiniz.
5. Bir test seçiniz:
   • Fibra Sinyal Gücü Testi.
   • Ses seviyesi testi.
6. Uygulamanın yönergelerini izleyerek testi çalıştırınız.

Simgeler

Simgeler bazı cihaz durumlarını gösterir. Bunları Cihazlar sekmesindeki Ajax uygulamalarında kontrol edebilirsiniz.

Simge	Anlamı
	Fibra sinyal gücü — hub ile siren arasındaki sinyal gücünü gösterir. Önerilen değer iki veya üç diştir. Daha fazla bilgi edinin
	Siren açılma hakkında bilgi verir.
	Superior HomeSiren Fibra devre dışı bırakıldı. Daha fazla bilgi edinin
	Superior HomeSiren Fibra’da tamper tetikleme olayları devre dışı bırakılmıştır. Daha fazla bilgi edinin
	Cihazın hub ile bağlantısı kesildi veya hub’ın Ajax Cloud sunucusu ile bağlantısı kesildi.
	Cihaz yeni hub’a aktarılmamıştır. Daha fazla bilgi edinin

Durumlar

Bu durumlarda cihaz ve çalışma parametreleri hakkında bilgiler bulunmaktadır. Superior HomeSiren Fibra durumları Ajax uygulamalarında bulunabilir:

1. Cihazlar sekmesine gidiniz.
2. Cihaz listesinden Superior HomeSiren Fibra‘yı seçiniz.

Ayarlar

Siren ayarlarını değiştirmek için Ajax uygulamasında:

1. Cihazlar sekmesine gidiniz.
2. Listeden Superior HomeSiren Fibra‘yı seçiniz.
3. dişli simgesine tıklayarak Ayarlara gidiniz.
4. Gerekli ayarları yapınız.
5. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Ayarlar	Anlamı
Adı	Siren adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına tıklayınız. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Superior HomeSiren Fibra sanal odasını seçme. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Sesli alarmlar	Sesli alarmın ne zaman etkinleştirileceğini seçme: Her zaman — siren, sistemin güvenlik durumundan bağımsız olarak sesli alarmı etkinleştirir. Sadece kurulu olduğunda — sesli alarm yalnızca sistem veya sirenin atandığı grup kuruluysa etkinleştirilir. Bu ayarlar, OS Malevich 2.16 veya üzeri aygıt yazılımı sürümüne sahip hub’lar için kullanılabilir.
Grup modunda alarmlar	Sirenin atandığı grubun seçilmesi. Bir veya tüm grupları seçebilirsiniz: Siren belirli bir gruba atanmışsa, yalnızca bu grubun alarm ve olaylarını bildirir. Siren tüm gruplara atanmışsa, sistemdeki tüm grupların alarm ve olaylarını bildirir. Seçilen gruptan bağımsız olarak siren, Gece modunun aktivasyonuna ve alarmlara tepki verir. Seçenek, hub’da grup modu etkinleştirildiyse görüntülenir.
Alarm ses seviyesi	Alarm durumunda ses seviyesi: Sessiz — siren sesi yok. Düşük — 81 dB ses seviyesi. Yüksek — 93 dB ses seviyesi. Çok yüksek — 105 dB ses seviyesi. Ses seviyesi sirenden 1 metre uzakta ölçülmüştür.
Alarm süresi	Sesli alarmın süresi: 3 saniyeden 3 dakikaya kadar. Aralık süresi 3 saniyedir.
LED gösterge	Siren LED göstergesinin ayarları: Kapalı — LED gösterge kapalı. Kurulu — sistem yalnızca Kurulu moddayken LED her 2 saniyede bir yanıp söner. Her zaman — LED, güvenlik modundan bağımsız olarak her 2 saniyede bir yanıp söner. Bu özellik, sirene bağlı hem yerleşik hem de harici LED gösterge için geçerlidir. Daha fazla bilgi edinin
Harici LED gösterge tipi	Harici LED göstergesinin ayarları: Sabit parlama. Yanıp sönme. Bu özellik, sirene bağlı harici LED gösterge için geçerlidir. Ayar, OS Malevich 2.19 veya daha yeni sürüme sahip hub’lar ve aygıt yazılımı sürümü 5.55.11.4 veya daha yeni olan sirenler için kullanılabilir.
Bip sesi ayarları	Siren bip sesi ayarlarını açar. Ayarların ayrıntılı açıklaması aşağıda mevcuttur.
Fibra sinyal gücü testi	Sireni Fibra sinyal gücü test moduna geçirir. Bu test, Fibra kablolu iletişim protokolü üzerinden hub ile siren arasındaki sinyal gücünü kontrol etmenizi ve en uygun kurulum konumunu seçmenizi sağlar. Daha fazla bilgi edinin
Ses seviyesi testi	Sireni ses testi moduna geçirir. Test, mevcut siren ses seviyesini kontrol etmenizi ve korunan tesis için en uygun ses seviyesini seçmenizi sağlar. Daha fazla bilgi edinin
Kullanım kılavuzu	Ajax uygulamasında Superior HomeSiren Fibra kullanım kılavuzunu açar.
Kalıcı devre dışı bırakma	Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. Üç seçenek mevcuttur: Hayır — cihaz normal modda çalışır ve tüm olayları iletir. Tamamen — cihaz sistem komutlarını yerine getirmez ve sistem, cihazdan gelen alarmları ve diğer bildirimleri yok sayar. Sadece kapak — sistem sadece cihazın tamperi tarafından tetiklenen bildirimleri yok sayar. Daha fazla bilgi edinin
Cihaz eşleştirmesini kaldır	Superior HomeSiren Fibra’nın hub ile eşleşmesini kaldırır ve ayarlarını siler.

Siren bip sesi ayarları

Kurulu mod değişikliğinde bip sesi

Kurma/çözme	Etkinleştirildiğinde siren, sistem kurulup çözülürken LED’in yanması ve kısa bir bip sesiyle sizi bilgilendirir.
Gece modu etkinleştirme/devre dışı bırakma	Etkinleştirildiğinde, siren Gece modunda sistem kurulup çözülürken LED’in yanması ve kısa bir bip sesiyle sizi bilgilendirir.
Bip sesi seviyesi	Kurma/çözme, giriş/çıkış gecikmesi ve açılma ile ilgili bildirimler için siren ses seviyesinin seçilmesi: Çok sessiz — 70 dB ses seviyesi. Düşük — 81 dB ses seviyesi. Yüksek — 93 dB ses seviyesi. Çok yüksek — 105 dB ses seviyesi. Ses seviyesi sirenden 1 metre uzakta ölçülmüştür. Çok sessiz ses seviyesi, aygıt yazılımı sürümü 5.55.12.1 ve üzeri olan sirenler için ve bu sürümlere sahip veya daha yeni uygulamalarda kullanılabilir: iOS için Ajax Güvenlik System 3.0; Ajax Security System 3.0 for Android; Ajax PRO: Tool for Engineers 2.0 for iOS; Ajax PRO: Tool for Engineers 2.0 for Android; macOS için PRO Desktop 4.0; Windows için PRO Desktop 4.0.

Gecikmelerde bip sesi

Çözülü olduğunda bip sesi

Siren bip sesi seviyesi

Bip sesi seviyesi

Kurma/çözme, giriş/çıkış gecikmesi ve açılma ile ilgili bildirimler için siren ses seviyesinin seçilmesi: Çok sessiz — 70 dB ses seviyesi. Düşük — 81 dB ses seviyesi. Yüksek — 93 dB ses seviyesi. Çok yüksek — 105 dB ses seviyesi Ses seviyesi sirenden 1 metre uzakta ölçülmüştür. Çok sessiz ses seviyesi, aygıt yazılımı sürümü 5.55.12.1 ve üzeri olan sirenler için ve bu sürümlere sahip veya daha yeni uygulamalarda kullanılabilir: iOS için Ajax Güvenlik System 3.0; Ajax Security System 3.0 for Android; Ajax PRO: Tool for Engineers 2.0 for iOS; Ajax PRO: Tool for Engineers 2.0 for Android; macOS için PRO Desktop 4.0; Windows için PRO Desktop 4.0.

Cihaz alarmlarına siren tepkisini ayarlama

Ajax uygulamalarında, sistemdeki her bir dedektörün alarmlarına sirenin tepkisini ayrı ayrı yapılandırabilirsiniz. Bu işlev, belirli bir cihazın alarmı için sireni etkinleştirmeniz gerekmediğinde kullanışlıdır. Örneğin, LeaksProtect sızıntı dedektörünün tetiklenmesi durumunda.

Bir cihaz alarmına siren tepkisini ayarlamak için

1. Ajax uygulamasını açınız.
2. Cihazlar sekmesine gidiniz.
3. Listeden siren tepkisini yapılandırmak istediğiniz cihazı seçiniz.
4. Dişli simgesine tıklayarak ayarlara gidiniz .
5. Alarm algılandığında siren ile uyar öğesini bulunuz. İşlevi etkinleştiriniz veya devre dışı bırakınız.
6. Diğer güvenlik sistemi cihazları için 3—5 adımlarını tekrarlayınız.

Varsayılan olarak, sistemdeki tüm cihazların alarmları için siren tepkisi etkindir.

Kurcalama alarmı tepkisinin ayarlanması

Ajax uygulamalarında, her güvenlik sistemi cihazının kurcalama alarmlarına vereceği siren tepkisini yapılandırabilirsiniz. Bu işlev etkinleştirildiğinde, cihazın tamper butonu tetiklendiğinde siren bip sesi verir.

Bir tamper alarmına siren tepkisini ayarlamak için

1. Ajax uygulamasını açınız.
2. Cihazlar   sekmesine gidiniz.
3. Hub’ı seçiniz ve Ayarlarına gidiniz.
4. Servis menüsünü seçiniz.
5. Sesler ve uyarılar bölümüne gidiniz.
6. Hub veya dedektör kapağı açık olduğunda sirenle uyar seçeneğini etkinleştiriniz.
7. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Tamper butonu, cihazın veya sistemin güvenlik modundan bağımsız olarak muhafazanın açılmasına ve kapanmasına tepki verir.

Ajax uygulamalarında panik butonuna basıldığında verilecek tepkinin ayarlanması

Ajax uygulamalarında panik butonuna basıldığında alarm durumunda sirenin vereceği tepkiyi ayarlayabilirsiniz.

Ajax uygulamalarında panik butonuna basılmasına sirenin vereceği tepkiyi ayarlamak için

1. Ajax uygulamasını açınız.
2. Cihazlar sekmesine gidiniz.
3. Hub’ı seçiniz ve Ayarlarına gidiniz.
4. Servis menüsünü seçiniz.
5. Go to the Sounds and Alerts.
6. Sesler ve uyarılar bölümüne gidiniz.
7. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Alarm sonrası siren göstergesi ayarları

Siren, LED göstergesi aracılığıyla kurulmuş bir sistemdeki tetikleme hakkında bilgi verebilir.

Bu özellik şu şekilde çalışır:

1. Sistem alarmı kaydeder.
2. Siren bir alarm sesi çalar (süre ve ses seviyesi ayarlara bağlıdır).
3. Siren LED’i ve harici LED (bağlıysa) sistem çözülene kadar iki kez (yaklaşık her 3 saniyede bir) yanıp söner.

Alarm sonrası gösterge sayesinde sistem kullanıcıları ve güvenlik şirketleri bir alarmın meydana geldiğini görebilir.

Siren alarm sonrası göstergesi, dedektör sistem çözülüyken tetiklenmişse, her zaman aktif dedektörler için çalışmaz.

Siren alarm sonrası göstergesini etkinleştirmek içinAjax PRO uygulamasında:

1. Siren ayarlarına gidiniz:
   • Hub → Ayarlar → Servis → Sesler ve uyarılar
2. Sirenlerin güvenlik sistemi çözülmeden önce çift yanıp sönerek hangi olaylar hakkında bilgi vereceğini belirleyiniz:
   • Onaylanmış izinsiz giriş/soygun alarmı
   • Tekli izinsiz giriş/soygun alarmı
   • Kapak açılması
3. Cihazları seç butonuna basınız ve gerekli sirenleri seçiniz. Geri‘ye tıklayınız. Yeni parametreler kaydedilecektir.
4. Geri‘ye tıklayınız. Tüm ayarlar uygulanacaktır.

Chime nasıl ayarlanır

Chime (açılma bildirimleri) etkinse, sirenler sistem çözülü olduğunda açılma dedektörlerinin tetiklendiğini belirtmek için özel bir ses çıkarır. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirimler iki aşamada yapılandırılır: Sirenlerin ayarlanması ve açılma dedektörlerinin ayarlanması.

Bir sireni ayarlamak için

1. Cihazlar  sekmesine gidiniz.
2. Listeden gerekli sireni seçiniz.
3. dişli simgesine tıklayarak Siren ayarlarına gidiniz.
4. Bip ayarları menüsüne gidiniz.
5. Çözüldüğünde bip sesi kategorisinde Chime‘i etkinleştiriniz.
6. Bip seslerinin ses seviyesini ayarlayınız. 3 seçenek mevcuttur:
   • Sessiz — (sirenden 1 m uzaklıkta ölçülen 81 dB).
   • Yüksek — (sirenden 1 m uzaklıkta ölçülen 93 dB).
   • Çok yüksek — (sirenden 1 m uzaklıkta ölçülen 105 dB).


     Belirtilen Bip sesi seviyesi, kurma/çözme sırasında ve giriş/çıkış gecikmesi sırasında verilen bip seslerinin ses seviyesi için de geçerlidir.

7. Ayarları kaydetmek için Geri‘ye tıklayınız.
8. Bip sesini etkinleştirmek istediğiniz diğer sirenler için 2–7 numaralı adımları tekrarlayınız.
9. Açılma dedektörünü ayarlayınız.

Gösterge

Arızalar

Bir siren arızası algılandığında, Ajax uygulamalarında cihaz simgesinin sol üst köşesinde bir arıza sayacı görüntülenir.

Tüm arızalar cihazın Durumlarında görülebilir. Arızalı alanlar kırmızı renkle gösterilecektir.

Superior HomeSiren Fibra arızaları

• Sirenin sıcaklığının kabul edilebilir sınırların dışında olması.
• Siren muhafazası açık veya yüzeyden ayrılmış (tamper butonu tetikleniyor).
• Siren ile hub arasında Fibra protokolü üzerinden bağlantı yok.
• Superior HomeSiren Fibra güç kaynağı hattında düşük voltaj.

Bakım

Sireninizin çalışmasını düzenli olarak kontrol ediniz. İdeal kontrol sıklığı üç ayda birdir. Siren terminallerindeki kabloların sabitleme sıkılığını kontrol etmenizi öneririz.

Siren muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun yumuşak kuru bir bez kullanınız. Cihazı temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.

Teknik özellikler

Komple set

1. Superior HomeSiren Fibra.
2. SmartBracket montaj paneli.
3. Kurulum kiti.
4. Hızlı kurulum rehberi.

Garanti

Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.

Cihaz düzgün çalışmıyorsa, lütfen önce Ajax Teknik Destek ile iletişime geçiniz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.

Teknik Destek ile iletişime geçiniz

• e-posta
• Telegram

“AS Manufacturing” LLC tarafından üretilmiştir
