Outlet (LAN), iki portlu bir Ethernet duvar prizidir. Bir Ajax sistemine eklenemez veya bir Ajax uygulaması aracılığıyla kontrol edilemez. Cihaz, Ajax akıllı priz ve anahtarlarla aynı tasarıma ve renklere sahiptir ve bunlarla aynı çerçeve içinde yan yana kurulabilir.
Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.
Tasarım
Outlet (LAN) prefabrik bir cihazdır ve aşağıdaki bileşenlerden oluşur:
- Göbek seçenekleri:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Kapak seçenekleri:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Çerçeve seçenekleri:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Tüm bileşenler ayrı ayrı satılır ve birbirlerine takılarak kurulabilir.
Kurulum planınıza göre Outlet (LAN) için uygun kapağı seçin:
- ayrı bir cihaz olarak — SoloCover (LAN);
- diğer Outlet* veya LightSwitch cihazlarının sağına ya da soluna (üstüne veya altına) — SideCover (LAN);
- cihazlar arasına — CenterCover (LAN).
İki veya daha fazla cihazı yan yana kurmak için bir çerçeveye de ihtiyacınız olacaktır.
Bir çerçeve içindeki birleşik cihazlar yatay veya dikey olarak kurulabilir. Sadece adında “vertical” olan göbekler, kapaklar ve çerçeveler dikey kurulumu destekler.
Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.
* Akıllı prizleri içeren kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.
Renkler

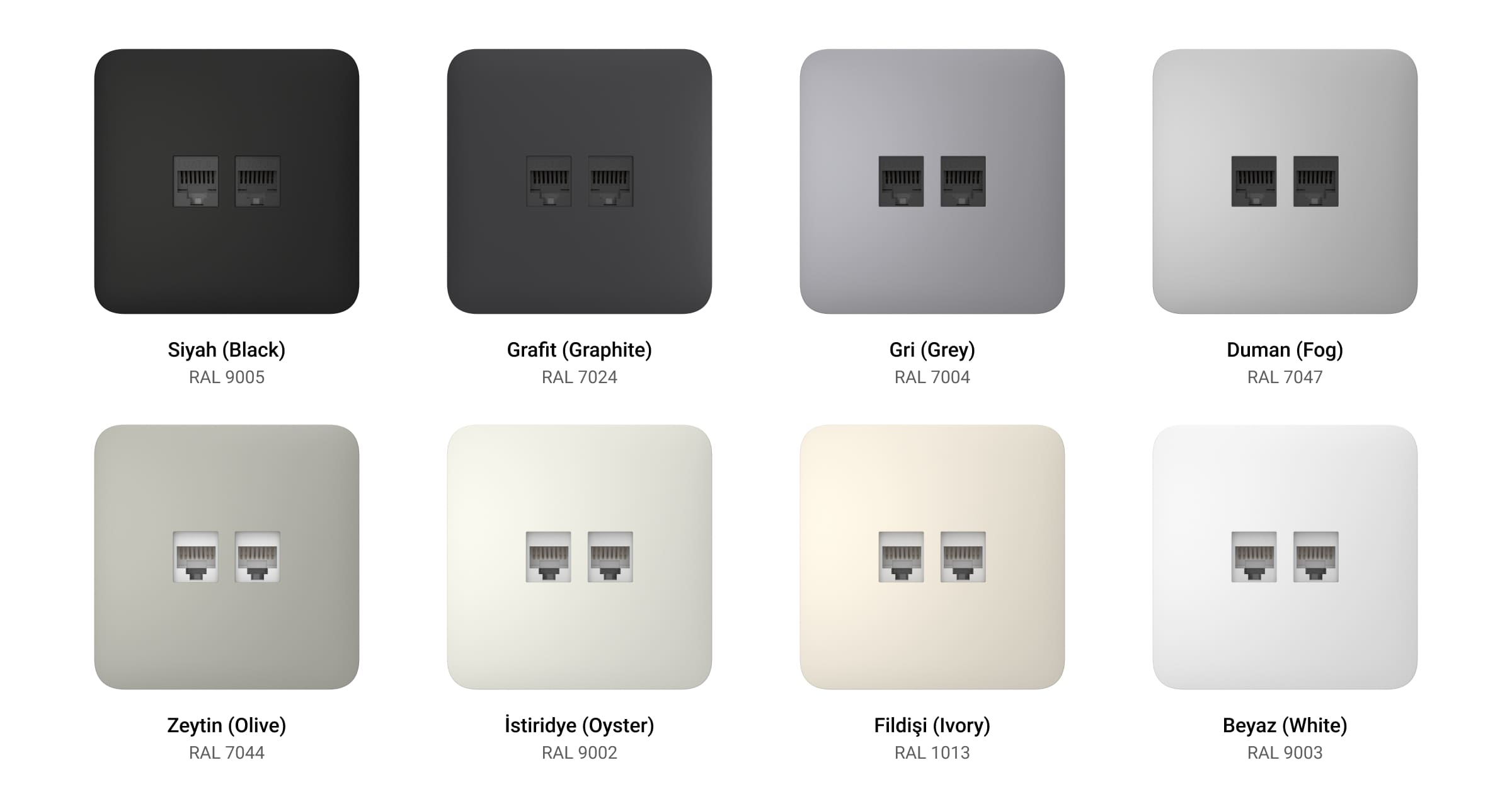

Ürün serisinde 8 renkte kapak bulunmaktadır: Beyaz (white), duman (fog), gri (grey), grafit (graphite), fildişi (ivory), istiridye (oyster), zeytin (olive) ve siyah (black). Ethernet portları 2 renkte mevcuttur: Beyaz ve siyah.
Aşağıda gösterilen RAL renkleri gerçek renklere mümkün olduğunca yakındır. Dolayısıyla gerçek hayatta bunlar biraz farklılık gösterebilir. Lütfen renk seçerken bunları sadece referans olarak kullanın.
İşlevsel unsurlar
Göbekler
OutletCore (LAN) [55]
- İki Ethernet portu (hazır kurulu değil).
- Priz muhafazasının üst kısmını gösteren UP tuşu.
- Montaj tırnaklarını sabitlemek için vidalar.
- Kabloları bağlamak için terminaller.
- Prizi montaj kutusuna sabitlemek için montaj tırnakları.
- Kablo kapağı.
- Bağlantı şeması.
OutletCore (LAN) vertical [55]
- İki Ethernet portu (hazır kurulu değil).
- Priz muhafazasının üst kısmını gösteren UP tuşu.
- Montaj tırnaklarını sabitlemek için vidalar.
- Kabloları bağlamak için terminaller.
- Prizi montaj kutusuna sabitlemek için montaj tırnakları.
- Kablo kapağı.
- Bağlantı şeması.
Kapaklar
Çerçeveler
Yatay ve dikey yönlerde 2 ila 5 adet yuvası olan çerçeveler mevcuttur. Bu çerçeveler, arka arkaya birden fazla Outlet ve/veya LightSwitch cihazları* kurarken kullanılır.
* Akıllı prizleri içeren kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.
İki cihaz için çerçeve.
İki cihaz için dikey çerçeve.
Üç cihaz için çerçeve.
Üç cihaz için dikey çerçeve.
Dört cihaz için çerçeve.
Dört cihaz için dikey çerçeve.
Beş cihaz için çerçeve.
Beş cihaz için dikey çerçeve.
Uyumlu hub’lar ve kapsama alanı genişleticiler
Outlet (LAN) Ajax hub’ları ve kapsama alanı genişleticilerle uyumlu değildir. Ajax sistemine eklenemeyen veya Ajax uygulamasıyla kontrol edilemeyen normal bir yerleşik Ethernet prizidir.
Çalışma prensibi
Outlet (LAN), iki portlu bir Ethernet duvar prizidir. Ethernet kabloları aracılığıyla cihazların yerel alan ağına (LAN) kablolu bağlantı sağlar. Priz, maksimum 328 ft mesafe boyunca 1 Gbit/s’ye kadar veri aktarım hızlarını desteklemek üzere tasarlanmış CAT.6 ve CAT.5e kablolarla uyumludur.
Cihazın sadece iç mekanlarda kullanım için tasarlandığını unutmayınız.
Kurulum
Outlet’in (LAN) kurulumu ve çalıştırılması esnasında, elektrikli cihazların kullanımına ilişkin genel elektrik güvenliği kuralları ve talimatlarına uyunuz.
Outlet (LAN) sadece vasıflı bir elektrikçi veya kurulumcu tarafından kurulmalıdır.
Outlet’i (LAN) kurmak için:
- Outlet (LAN)‘ın bağlanacağı yerin yakınlarındaki güç kablolarının enerjisini kesiniz.
- Montaj kutularını hazırlayınız.
- Kabloları Ethernet port terminallerine aşağıdaki bağlantı şemasına göre bağlayınız:
Bağlantı şeması T568A Bağlantı şeması T568B En iyi bağlantı için bir delme aleti kullanınız.
- Ethernet portlarını OutletCore (LAN) [55] veya OutletCore (LAN) vertical [55]‘e takınız ve kablo kapaklarını takınız.
- Montaj kutusuna OutletCore (LAN) [55] veya OutletCore (LAN) vertical [55]‘i takınız. Montaj tırnaklarını sabitlemek için vidaları sıkınız. Birlikte verilen vidaları kullanarak priz göbeğini sabitleyiniz.
- Birden fazla priz veya LightSwitch Jeweller anahtarı takıyorsanız, uygun sayıda yuvalı çerçeveyi monte ediniz.
- İlgili kapakları takınız.
- Gücü açınız.
Outlet’i (LAN) şuralara kurmayınız:
- Dış mekanlara. Bunu yapmak priz arızasına yol açabilir.
- Sıcaklık ve nem seviyeleri kabul edilebilir sınırların dışında olan binalara. Bu, cihaza zarar verebilir.
Bakım
Prizin düzgün çalışıp çalışmadığını düzenli olarak kontrol ediniz. Muhafazasını toz, örümcek ağı ve diğer kirleticiler ortaya çıktığında temizleyiniz. Elektronik ekipmanı temizlemek için uygun yumuşak ve kuru bezler kullanınız. Cihazı temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.
Komple set
Outlet (LAN) prefabrik bir cihazdır. Tüm parçalar ayrı ayrı satın alınır.
Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.
Garanti
“Ajax Systems Manufacturing” Limited Liability Company ürünlerinin garantisi satın alma tarihinden itibaren 2 yıl süreyle geçerlidir.
Cihaz arızalıysa, önce Ajax Teknik Destek ile iletişime geçmenizi öneririz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.
Teknik Destek ile iletişime geçin:
