CoverPlate kullanım kılavuzu

Güncelleme

CoverPlate, kullanılmayan montaj kutularını geçici veya kalıcı olarak gizlemek ve temiz bir duvar görünümü sağlamak için tasarlanmış bir montaj kutusu kapağıdır. Kapak, bir Ajax sistemine eklenemez veya bir Ajax uygulaması aracılığıyla kontrol edilemez. CoverPlate, Ajax akıllı priz ve anahtarlarla aynı tasarıma ve renklere sahiptir ve bunlarla aynı çerçeve içinde yan yana kurulabilir.

Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.

Tasarım

CoverPlate prefabrik bir cihazdır ve aşağıdaki bileşenlerden oluşur:

  • Tutucu seçenekleri:
    • CoverHolder [55]
    • CoverHolder vertical [55]
  • Kapak seçenekleri:
    • SoloCover (CP)
    • CenterCover (CP)
    • SideCover (CP)
  • Çerçeve seçenekleri:
    • Frame (2 seats)
    • Frame (2 seats) vertical
    • Frame (3 seats)
    • Frame (3 seats) vertical
    • Frame (4 seats)
    • Frame (4 seats) vertical
    • Frame (5 seats)
    • Frame (5 seats) vertical

Tüm bileşenler ayrı ayrı satılır ve birbirlerine takılarak kurulabilir.

Kurulum planınıza göre CoverPlate için uygun kapağı seçin:

  • ayrı bir kapak olarak — SoloCover (CP);
  • diğer CoverPlate, Outlet*, veya LightSwitch cihazlarının sağına ya da soluna (üstüne veya altına) — SideCover (CP);
  • cihazlar arasına — CenterCover (CP).

İki veya daha fazla cihazı yan yana kurmak için bir çerçeveye de ihtiyacınız olacaktır.

Bir çerçeve içindeki birleşik cihazlar yatay veya dikey olarak kurulabilir. Sadece adında “vertical” olan tutucular ve çerçeveler dikey kurulumu destekler.

Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.

* Akıllı prizleri içeren kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.

Renkler

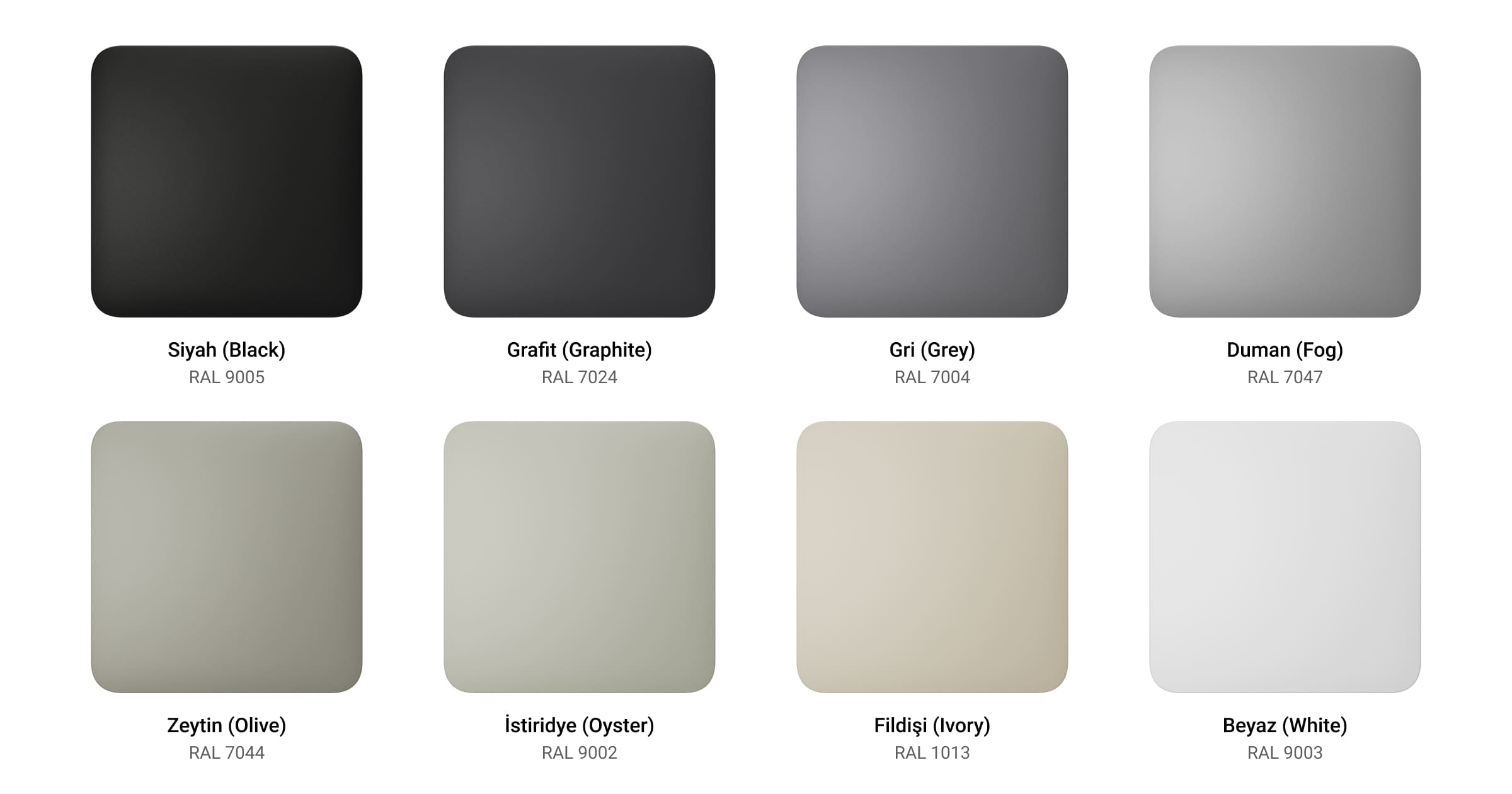

Ürün serisinde 8 renkte kapak bulunmaktadır: Beyaz (white), duman (fog), gri (grey), grafit (graphite), fildişi (ivory), istiridye (oyster), zeytin (olive) ve siyah (black).

Aşağıda gösterilen RAL renkleri gerçek renklere mümkün olduğunca yakındır. Ancak gerçek hayatta bunlar biraz farklılık gösterebilir. Lütfen renk seçerken bunları sadece referans olarak kullanın.

İşlevsel unsurlar

Tutucular

CoverHolder [55]

  1. CoverPlate muhafazasının üst kısmını gösteren UP tuşu.
  2. Montaj tırnaklarını sabitlemek için vidalar.
  3. CoverPlate’i montaj kutusuna sabitlemek için montaj tırnakları.

CoverHolder vertical [55]

  1. CoverPlate muhafazasının üst kısmını gösteren UP tuşu.
  2. Montaj tırnaklarını sabitlemek için vidalar.
  3. CoverPlate’i montaj kutusuna sabitlemek için montaj tırnakları.

Kapaklar

Çerçeveler

Yatay ve dikey yönlerde 2 ila 5 adet yuvası olan çerçeveler mevcuttur. Bu çerçeveler, arka arkaya birden fazla Outlet ve/veya LightSwitch cihazları* kurarken kullanılır.

* Akıllı prizleri içeren kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.
ajax lightswitch

İki cihaz için çerçeve.

ajax lightswitch

İki cihaz için dikey çerçeve.

ajax lightswitch

Üç cihaz için çerçeve.

ajax lightswitch

Üç cihaz için dikey çerçeve.

ajax lightswitch

Dört cihaz için çerçeve.

ajax lightswitch

Dört cihaz için dikey çerçeve.

ajax lightswitch

Beş cihaz için çerçeve.

ajax lightswitch

Beş cihaz için dikey çerçeve.

Uyumlu hub’lar ve kapsama alanı genişleticiler

CoverPlate Ajax hub’ları ve kapsama alanı genişleticilerle uyumlu değildir. Kapak, bir Ajax sistemine eklenemez veya bir Ajax uygulaması aracılığıyla kontrol edilemez.

Çalışma prensibi

CoverPlate, kullanılmayan montaj kutularını geçici veya kalıcı olarak gizlemek ve temiz bir duvar görünümü sağlamak için kullanılır.

Kapağın sadece iç mekanlarda kullanım için tasarlandığını unutmayınız.

Kurulum

CoverPlate’in kurulumu ve çalıştırılması esnasında, elektrikli cihazların kullanımına ilişkin genel elektrik güvenliği kuralları ve talimatlarına uyunuz.

CoverPlate sadece vasıflı bir elektrikçi veya kurulumcu tarafından kurulmalıdır.

CoverPlate’i kurmak için:

  1. CoverPlate‘in kurulacağı yerin yakınlarındaki güç kablolarının enerjisini kesiniz.
  2. Montaj kutularını hazırlayınız.
  3. CoverHolder [55] veya CoverHolder vertical [55]‘i montaj kutusuna takınız. Montaj tırnaklarını sabitlemek için vidaları sıkınız. Birlikte verilen vidaları kullanarak kapak tutucusunu sabitleyiniz.
  4. Birden fazla kapak, priz veya LightSwitch Jeweller anahtarı takıyorsanız, uygun sayıda yuvalı çerçeveyi monte ediniz.
  5. İlgili kapakları takınız.
  6. Gücü açınız.

Bakım

Kapağın muhafazasını toz, örümcek ağı ve diğer kirleticiler ortaya çıktığında temizleyiniz. Elektronik ekipmanı temizlemek için uygun yumuşak ve kuru bezler kullanınız. Kapağı temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.

Komple set

CoverPlate prefabrik bir cihazdır. Tüm parçalar ayrı ayrı satın alınır.

Özel setinizi oluşturmak için çevrimiçi Ajax ışık anahtarı ve priz konfigüratörünü kullanınız. Cihazları bir çerçeve içinde birleştiriniz, rengi seçiniz ve konfigürasyonunuzu PDF olarak indiriniz.

Garanti

“Ajax Systems Manufacturing” Limited Liability Company ürünlerinin garantisi satın alma tarihinden itibaren 2 yıl süreyle geçerlidir.

Cihazın işlevselliği ile ilgili herhangi bir sorunla karşılaşırsanız, önce Ajax Teknik Destek ile iletişime geçmenizi öneririz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.

Teknik Destek ile iletişime geçin:

“AS Manufacturing” LLC tarafından üretilmiştir
