Outlet (LAN) é uma tomada de parede Ethernet com duas portas. Não pode ser adicionada a um sistema Ajax nem controlada através de uma app Ajax. O dispositivo tem um design e cores idênticos aos das tomadas e interruptores inteligentes Ajax e pode ser instalado lado a lado na mesma estrutura.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
Design
Outlet (LAN) é um dispositivo pré-fabricado que consiste nos seguintes componentes:
- Opções de núcleo:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Opções de tampa:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- SoloCover (LAN)
- Opções de estrutura:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Todos os componentes são comprados separadamente e são instalados por encaixe uns nos outros.
Escolha a tampa adequada para Outlet (LAN) com base no seu plano de instalação:
- como um dispositivo separado — SoloCover (LAN);
- à direita ou à esquerda (em cima ou em baixo) de outros dispositivos Outlet* ou LightSwitch — SideCover (LAN);
- entre os dispositivos — CenterCover (LAN).
Para a instalação lado a lado de dois ou mais dispositivos, também vai necessitar de uma estrutura.
Os dispositivos combinados na estrutura podem ser instalados na horizontal ou na vertical. Apenas os núcleos, tampas e estruturas com “vertical” no nome suportam a instalação vertical.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
* As combinações que incluem tomadas inteligentes só estão disponíveis na orientação horizontal.
Cores

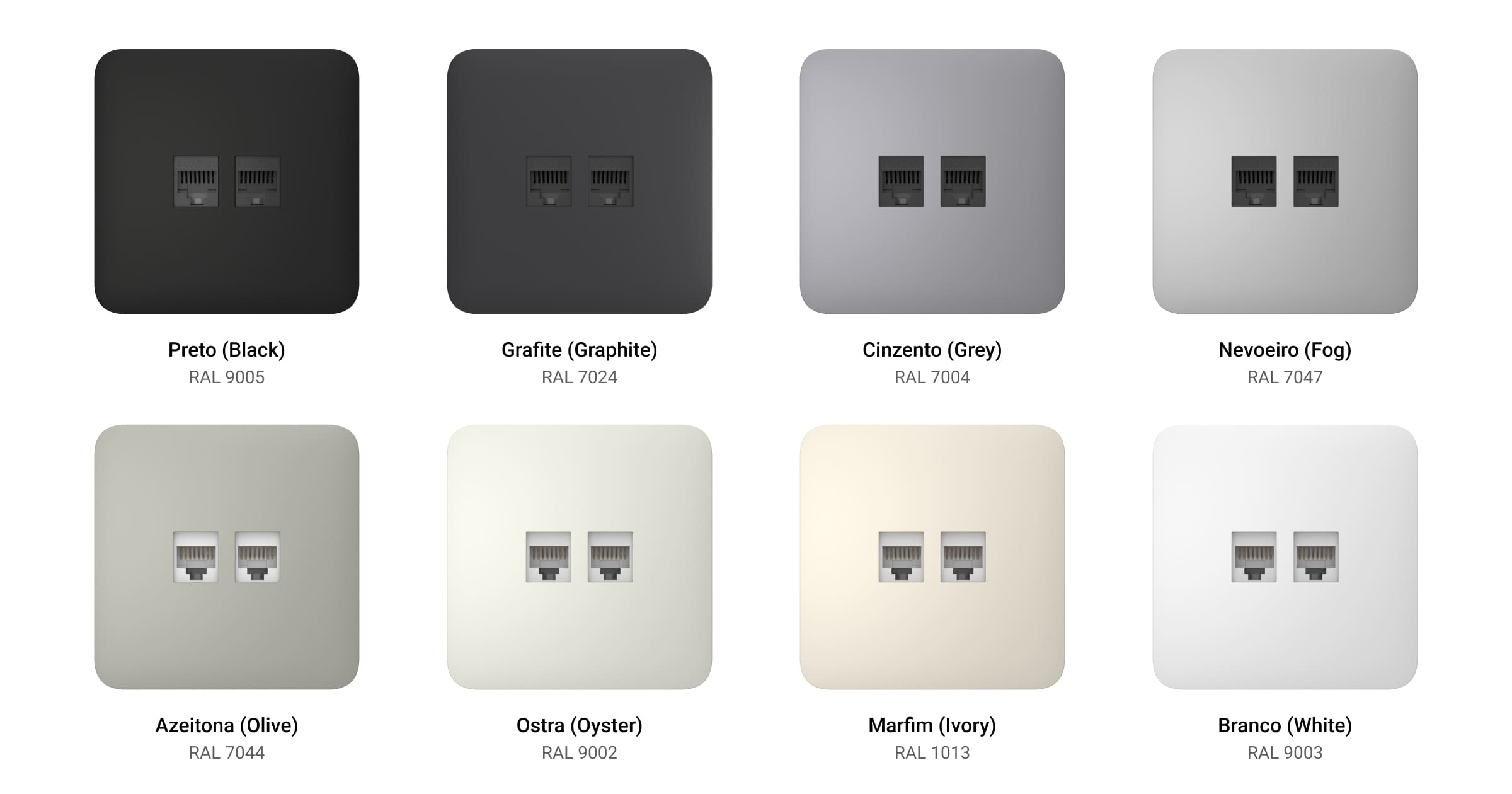

A linha de produtos inclui as tampas em 8 cores: branco (white), nevoeiro (fog), cinzento (grey), grafite (graphite), marfim (ivory), ostra (oyster), azeitona (olive) e preto (black). As portas Ethernet estão disponíveis em 2 cores: branco e preto.
As cores RAL abaixo são os mais próximos possíveis das cores reais. Por conseguinte, podem ser ligeiramente diferentes na vida real. Por favor, utilize-os apenas como referência ao selecionar uma cor.
Elementos funcionais
Núcleos
OutletCore (LAN) [55]
- Duas portas Ethernet (não pré-instaladas).
- A chave UP que indica a parte Superior da carcaça da tomada.
- Parafusos para fixação de garras de montagem.
- Terminais para ligação dos fios.
- Garras de montagem para fixar a tomada na caixa de montagem.
- Tampa para os fios.
- Diagrama de cablagem.
OutletCore (LAN) vertical [55]
- Duas portas Ethernet (não pré-instaladas).
- A chave UP que indica a parte Superior da carcaça da tomada.
- Parafusos para fixação de garras de montagem.
- Terminais para ligação dos fios.
- Garras de montagem para fixar a tomada na caixa de montagem.
- Tampa para os fios.
- Diagrama de cablagem.
Tampas
Estruturas
As estruturas com 2 a 5 assentos nas orientações horizontal e vertical estão disponíveis. Estas estruturas são utilizadas quando estão instalados vários dispositivos Outlet e/ou LightSwitch* numa fila.
* As combinações que incluem tomadas inteligentes só estão disponíveis na orientação horizontal.
Estrutura para dois dispositivos.
Estrutura vertical para dois dispositivos.
Estrutura para três dispositivos.
Estrutura vertical para três dispositivos.
Estrutura para quatro dispositivos.
Estrutura vertical para quatro dispositivos.
Estrutura para cinco dispositivos.
Estrutura vertical para cinco dispositivos.
Hubs e repetidores compatíveis
Outlet (LAN) não é compatível com hubs e repetidores Ajax. É uma tomada Ethernet integrada normal que não pode ser adicionada a um sistema Ajax ou controlada através de uma app Ajax.
Princípio do funcionamento
Outlet (LAN) é uma tomada de parede Ethernet com duas portas. Proporciona uma ligação com fios para dispositivos a uma rede de área local (LAN) através de cabos Ethernet. A tomada é compatível com cabos CAT.6 e CAT.5e concebidos para suportar velocidades de transferência de dados até 1 Gbit/s a uma distância máxima de 328 ft.
Note that the device is designed for indoor use only.
Instalação
Ao instalar e utilizar Outlet (LAN), siga as regras gerais de segurança elétrica para a utilização de aparelhos elétricos e os requisitos dos regulamentos de segurança elétrica.
Apenas um eletricista ou instalador qualificado deve instalar Outlet (LAN).
Para instalar Outlet (LAN):
- Desligue os cabos de alimentação nas proximidades do local onde Outlet (LAN) será ligada.
- Prepare as caixas de montagem.
- Ligue os cabos aos terminais da porta Ethernet de acordo com o seguinte diagrama de cablagem:
Diagrama de cablagem T568A Diagrama de cablagem T568B Utilize uma ferramenta de crimpagem para obter a melhor ligação.
- Instale as portas Ethernet em OutletCore (LAN) [55] ou OutletCore (LAN) vertical [55] e instale as tampas para os fios.
- Instale OutletCore (LAN) [55] ou OutletCore (LAN) vertical [55] na caixa de montagem. Aperte os parafusos para fixar as garras de montagem. Aperte o núcleo da tomada com os parafusos incluídos.
- Se estiver a instalar várias tomadas ou interruptores LightSwitch Jeweller, monte a estrutura com o número de assentos adequado.
- Instale as tampas correspondentes.
- Ligue a alimentação.
Não instale Outlet (LAN):
- No exterior. Se o fizer, pode provocar a falha da tomada.
- No interior de instalações com níveis de temperatura e humidade fora dos limites permitidos. Isto pode danificar o dispositivo.
Manutenção
Verifique regularmente o funcionamento correto da tomada. Limpe a sua carcaça para remover o pó, as teias de aranha e outros contaminantes logo que apareçam. Utilize um pano macio e seco adequado para limpar equipamento eletrónico. Ao limpar o dispositivo, evite o uso de substâncias que contenham álcool, acetona, gasolina e outros solventes ativos.
Características técnicas
Conjunto completo
Outlet (LAN) é um dispositivo pré-fabricado. Todas as peças são vendidas em separado.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
Garantia
A garantia dos produtos da “Ajax Systems Manufacturing” Limited Liability Company é válida durante 2 anos após a compra.
Se o dispositivo não estiver a funcionar corretamente, recomendamos que contacte primeiro o Suporte Técnico Ajax. Em maioria dos casos, os problemas técnicos podem ser resolvidos remotamente.
Contactar o Apoio Técnico:
