Manual do utilizador do LightSwitch (2-gang/2-way) Jeweller

Design

O LightSwitch é um interruptor de luz inteligente pré-fabricado. Todos os componentes do interruptor são adquiridos separadamente. Os elementos são ligados mecanicamente sem a utilização de ferramentas. Existem dois formatos do LightSwitch na linha de produtos Ajax: individual e combinado. Os interruptores combinados podem ser horizontais e verticais.

Interruptor individual

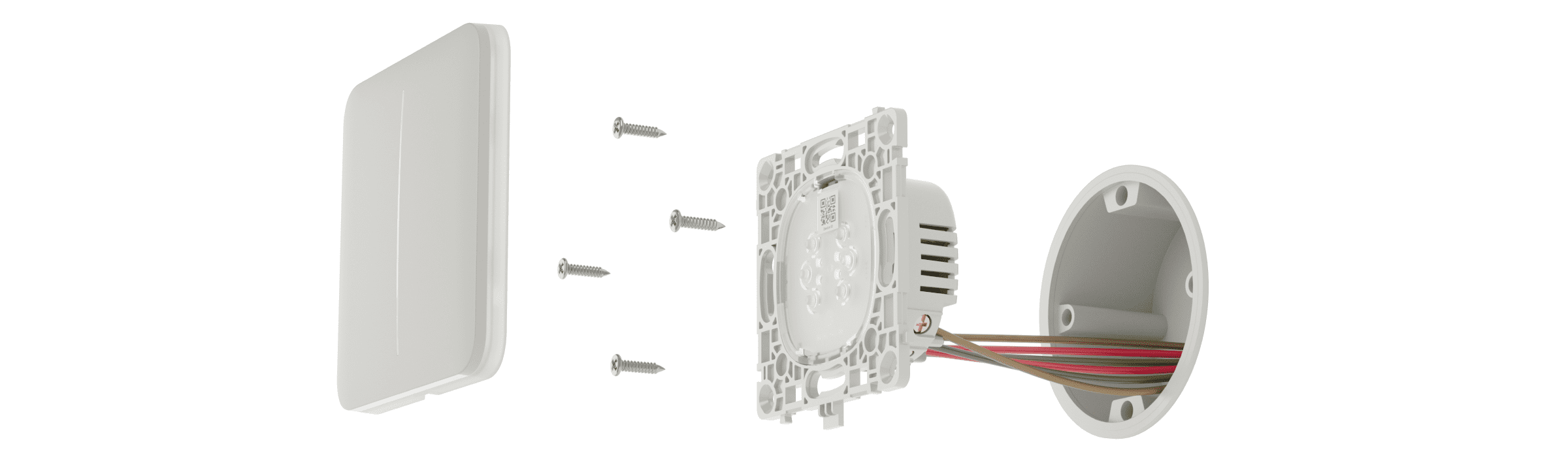

Um único LightSwitch é um dispositivo pré-fabricado que consiste em dois componentes:

• LightCore (2-gang/2-way) – relé para um interrutor duplo de dois canais.
• SoloButton (2-gang) – painel sensível ao toque para um interrutor duplo.

Interruptor combinado

Um interruptor combinado consiste em vários relés LightCore e painéis sensíveis ao toque instalados numa estrutura com o número apropriado de assentos.

Os painéis táteis laterais são instalados à direita e à esquerda ou nas partes superior e inferior da estrutura, enquanto os painéis táteis centrais são instalados no centro. Por exemplo, devem ser utilizados dois painéis laterais e um painel central para três comutadores numa estrutura.

Cores

A linha de produtos inclui 8 cores de painéis táteis: Branco (White), Nevoeiro (Fog), Cinzento (Grey), Grafite (Graphite), Marfim (Ivory), Ostra (Oyster), Azeitona (Olive) e Preto (Black).

As cores RAL abaixo são uma aproximação da cor real. No entanto, podem diferir ligeiramente, por isso, utilize-os apenas como guia para a escolha da cor.

Nas definições do interruptor em apps Ajax, a cor do LightSwitch pode ser selecionada. A cor na aplicação não tem necessariamente de corresponder à cor do painel instalado.

Um PRO ou um utilizador com direitos de administrador pode alterar a cor do painel em qualquer altura. Por exemplo, se um instalador tiver substituído o painel sensível ao toque ou se um utilizador quiser definir cores diferentes para os interruptores na app para os distinguir.

Elementos funcionais

Relé

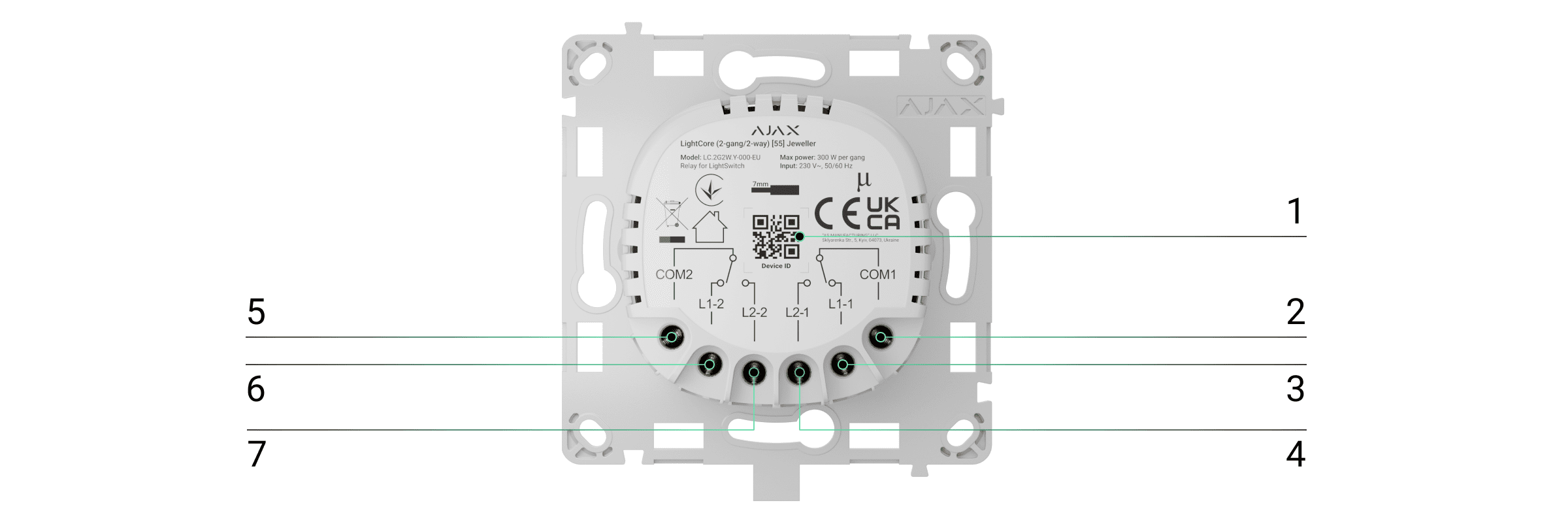

LightCore (2-gang/2-way)

1. Código QR e ID do dispositivo (número de série). É utilizado para adicionar o interruptor ao sistema Ajax.
2. Terminal do primeiro botão para ligação do fio da fase de potência ou do fio de potência do primeiro aparelho de iluminação ou de outra carga. Por exemplo, uma viseira.
3. O primeiro terminal do primeiro botão para ligação a outro interrutor de duas vias.
4. O segundo terminal do primeiro botão para ligação a outro interrutor duplo.
5. Terminal do segundo botão para ligação do fio da fase de potência ou do fio de potência do segundo aparelho de iluminação ou de outra carga. Por exemplo, uma viseira.
6. O primeiro terminal do segundo botão para ligação a outro interrutor duplo.
7. O segundo terminal do segundo botão para ligação a outro interrutor duplo.

LightCore (2-gang/2-way) vertical

1. Código QR e ID do dispositivo (número de série). É utilizado para adicionar o interruptor ao sistema Ajax.
2. Terminal do primeiro botão para ligação do fio da fase de potência ou do fio de potência do primeiro aparelho de iluminação ou de outra carga. Por exemplo, uma viseira.
3. O primeiro terminal do primeiro botão para ligação a outro interrutor de duas vias.
4. O segundo terminal do primeiro botão para ligação a outro interrutor duplo.
5. Terminal do segundo botão para ligação do fio da fase de potência ou do fio de potência do segundo aparelho de iluminação ou de outra carga. Por exemplo, uma viseira.
6. O primeiro terminal do segundo botão para ligação a outro interrutor duplo.
7. O segundo terminal do segundo botão para ligação a outro interrutor duplo.

Painéis táteis

Certifique-se de que o adesivo mostrado na imagem abaixo foi removido do painel tátil antes de instalá-lo no LightCore. Isto é necessário para a indicação correta do LED do aparelho.

SoloButton (2-gang)

1. O primeiro botão do painel tátil.
2. O segundo botão do painel tátil.

CenterButton (2-gang)

1. O primeiro botão do painel tátil.
2. O segundo botão do painel tátil.

CenterButton (2-gang) vertical

1. O primeiro botão do painel tátil.
2. O segundo botão do painel tátil.

SideButton (2-gang)

1. O primeiro botão do painel tátil.
2. O segundo botão do painel tátil.

SideButton (2-gang) vertical

1. O primeiro botão do painel tátil.
2. O segundo botão do painel tátil.

Estruturas

As estruturas Frame estão disponíveis com 2 a 5 assentos, tanto em orientação horizontal quanto vertical. Estas estruturas são utilizadas quando se instalam vários dispositivos Outlet e/ou LightSwitch* numa fila.

* As combinações com tomadas só estão disponíveis na orientação horizontal.

Frame (2 seats)

1. Estrutura para dois dispositivos.

Frame (2 seats) vertical

1. Estrutura vertical para dois dispositivos.

Frame (3 seats)

1. Estrutura para três dispositivos.

Frame (3 seats) vertical

1. Estrutura vertical para três dispositivos.

Frame (4 seats)

1. Estrutura para quatro dispositivos.

Frame (4 seats) vertical

1. Estrutura vertical para quatro dispositivos.

Frame (5 seats)

1. Estrutura para cinco dispositivos.

Frame (5 seats) vertical

1. Estrutura vertical para cinco dispositivos.

Princípio do funcionamento

O Ajax LightSwitch é um interruptor de iluminação tátil inteligente. Pode controlar a iluminação de três formas: manualmente, através de apps para smartphone e PC, e utilizando сenários de automatização.

O LightSwitch é instalado sem alterar a cablagem elétrica do objeto. O dispositivo não necessita de um fio neutro e funciona apenas a partir da fase de potência.

O LightSwitch pode ser utilizado sem o adicionar a um hub. Neste modo, funciona como um interruptor tátil normal.

O LightSwitch pode controlar dispositivos de iluminação de 5 a 300 W por um segmento. O kit inclui um condensador ligado em simultâneo com o aparelho de iluminação para lâmpadas de baixo consumo. Para mais informações, consulte a secção de instalação deste manual.

A moldura do LightSwitch tem uma retroiluminação LED. A luz de retroiluminação não é brilhante, pelo que não incomodará os utilizadores, mesmo que o dispositivo seja instalado perto de uma cama. Se necessário, um PRO ou um utilizador com direitos de administrador pode desativar a retroiluminação nas apps Ajax.

A linha de produtos inclui interruptores de luz simples, duplos, normais, de duas vias e inversores:

• LightSwitch (1-gang) Jeweller
• LightSwitch (2-gang) Jeweller
• LightSwitch (2-way) Jeweller
• LightSwitch (2-gang/2-way) Jeweller
• LightSwitch (Crossover) Jeweller

Os dispositivos combinados numa estrutura podem ser instalados na horizontal e na vertical. A instalação vertical só é suportada por relés, painéis sensíveis ao toque e quadros com a etiqueta “vertical” no nome.

Use o configurador online de interruptores e tomadas Ajax para montar seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.

Se necessário, o LightSwitch também pode controlar outros aparelhos. Por exemplo, um botão pode controlar a luz e o outro a ventilação da sala.

Controlo manual

O LightSwitch permite controlar a iluminação quando uma mão está a 15 milímetros de distância do interrutor ou quando toca no painel sensível ao toque do interrutor. O controlo sem contacto não limita a possibilidade de uso, mesmo que as mãos estejam sujas ou molhadas. O sensor reage sob quaisquer condições. Portanto, o interruptor pode ser instalado em locais com muita gente: restaurantes, fábricas e escritórios.

A sensibilidade do painel sensível ao toque pode ser ajustada nas configurações do dispositivo no app. Uma sensibilidade mais elevada garante um funcionamento sem contacto, enquanto que valores mais baixos podem exigir um ligeiro toque no botão de interruptor.

O sensor LightSwitch lê instantaneamente o sinal e transforma-o num impulso elétrico. LightCore recebe este impulso e ativa um relé que liga/desliga o dispositivo de iluminação ou outro tipo de carga ligado, como um exaustor.

Todo o painel do LightSwitch é sensível ao toque. Por isso, a iluminação pode ser controlada tocando ou alcançando com a mão qualquer parte do painel tátil.

Controlo remoto

Controlo através da app Ajax

LightSwitch pode ser usado para controlar a iluminação manualmente e remotamente através de Ajax apps.

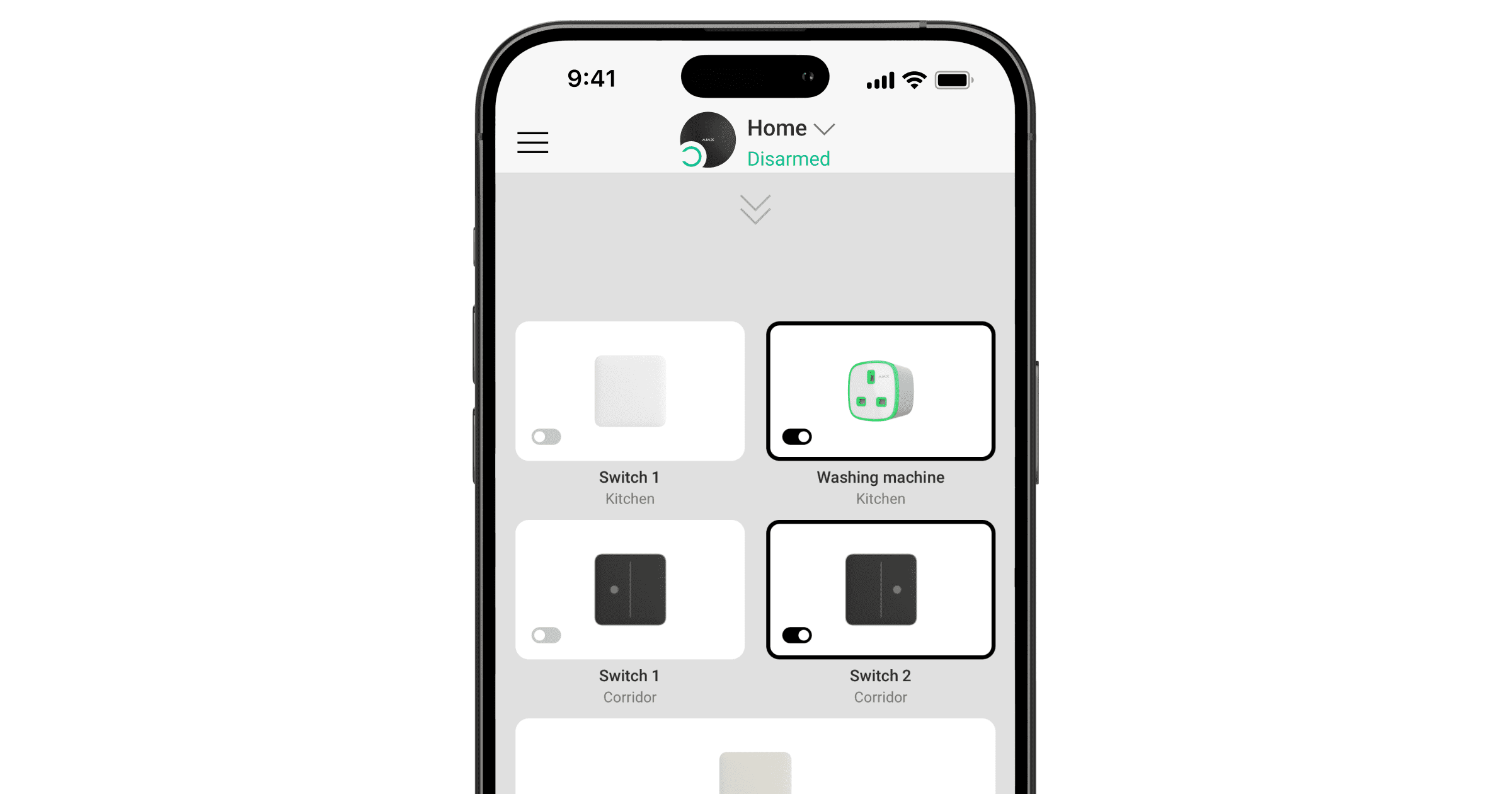

Clique no interrutor no campo LightSwitch no menu Dispositivos no app Ajax, e o estado dos contactos do interruptor mudará para o oposto. A iluminação será desligada/ligada. Dessa forma, os usuários do sistema podem controlar a iluminação remotamente. Por exemplo, acenda a ilumina-se na sala com antecedência antes de entrar na sala.

A iluminação também pode ser controlada no menu Controlo . Para tal, aceda ao menu Controlo e deslize para cima. Todos os dispositivos de controle adicionados ao hub aparecerão na lista. Clique no interrutor no campo LightSwitch, e o estado dos contactos do dispositivo mudará para o oposto. A iluminação é ligada/desligada.

Cenários de automatização

Cenários ajudam a automatizar a segurança e reduzir o número de ações de rotina. Por exemplo, defina as luzes para se acenderem de acordo com o horário ou quando desarmar o sistema de segurança.

LightSwitch suporta os seguintes tipos de cenários:

• Por alarme
• Ao armar/desarmar
• Por horário
• Ao pressionar o Button
• Por temperatura
• Por humidade
• Por concentração de CO₂
• Ao tocar em LightSwitch

Cenários por umidade e concentração de CO₂ estão disponíveis quando LifeQuality é adicionado ao sistema.

O sistema não permite criar sequências de cenários quando a execução de um cenário ativa o seguinte. Esse comportamento é destinado a evitar a repetição acidental e interminável de tais cenários.

Modos de funcionamento

O LightSwitch pode funcionar num de dois modos: biestável ou por impulsos. O modo de funcionamento é definido por um PRO ou por um utilizador com direitos de administrador nas apps Ajax nas definições do dispositivo.

Por defeito, LightSwitch opera em modo biestável. Ao controlar a iluminação, liga-se/desliga-se.

No modo de impulso, a iluminação pode ser ligada durante o tempo necessário: de 10 segundos a 2 horas. Este modo é útil, por exemplo, se um utilizador precisar de acender a iluminação do corredor durante 5 minutos ao desarmar o sistema de segurança.

Tipos de proteção elétrica do interrutor

LightSwitch (2-gang/2-way) Jeweller possui dois tipos de proteção independentes: corrente e temperatura.

A proteção da corrente é fornecida pelo fusível de 4 A de sopro rápido instalado no interior do dispositivo.

A proteção térmica é ativada se a temperatura do interrutor for superior a +60 °C. Se a proteção for acionada, o LightSwitch desliga a alimentação e envia uma notificação para a app Ajax. A alimentação elétrica é restabelecida automaticamente quando a temperatura do interrutor regressa ao normal.

Tipos de lâmpadas suportadas

O LightSwitch é compatível com a maioria dos tipos de lâmpadas e dispositivos de iluminação. A tabela apresenta informações detalhadas sobre o funcionamento do LightSwitch com diferentes tipos de lâmpadas.

Compatibilidade do LightSwitch com vários tipos de lâmpadas

Tipo de lâmpada	Compatibilidade	Potência suportada	Corrente máxima	Comentário
Lâmpada LED / Lâmpada LED Corn / Painel LED / Fita LED, etc.	Sim	até 300 W por segmento (até 600 W no total)	2.6 А
Incandescente	Sim	até 300 W por segmento (até 600 W no total)	2.6 А
Halogéneo	Sim	até 300 W por segmento (até 600 W no total)	2.6 А
Fluorescente (convencional)	Sim	até 300 W por segmento (até 600 W no total)	2.6 А
Fluorescente (compacta)	Não recomendado	até 240 W por segmento (até 480 W no total)	2.6 А	É possível a ocorrência de intermitências raras.
Lâmpadas inteligentes de qualquer tipo	Não	–	–	Lâmpadas com controladores de brilho e cor incorporados, relés, módulos de rádio e microcontroladores.O funcionamento estável não pode ser garantido.
Luz mista	No	–	–	Designed for non-home / non-office use.
Vapor de mercúrio	Não	–	–	Projetada para uso fora de casa ou do escritório.
Metal-halogeneto	Não	–	–	Projetada para uso fora de casa ou do escritório.
Vapor de sódio	Não	–	–	Projetada para uso fora de casa ou do escritório.

Deteção de dispositivos de iluminação com potência insuficiente

O LightSwitch verifica continuamente os parâmetros da sua fonte de alimentação. Se o LightSwitch controlar a potência de um dispositivo de iluminação com potência insuficiente (até 5 W), o sistema notificará os utilizadores. Neste caso, é necessário substituir o aparelho de iluminação por outro semelhante com maior capacidade ou ligar um condensador incluído em simultâneo com o aparelho de iluminação.

Protocolos de transferência de dados Jeweller e Wings

O Jeweller e o Wings são protocolos de transferência de dados sem fios bidirecionais que possibilitam uma comunicação rápida e fiável entre hubs e dispositivos. O interruptor de luz utiliza o Jeweller para transmitir alarmes e eventos, e o Wings para atualizar o firmware.

Atualizações de firmware

Se estiver disponível uma nova versão de firmware para o LightSwitch, o ícone aparece nas apps Ajax no separador Dispositivos . Pode iniciar a atualização nos estados ou através das definições do interruptor de luz. Siga as instruções no ecrã para atualizar o firmware com êxito.

As informações sobre atualizações de firmware e novas versões estão disponíveis apenas para interruptores de luz que utilizam o ReX 2 repetidor de sinal de rádio e/ou estão adicionados a tais painéis centrais:

• Hub 2 (2G);
• Hub 2 (4G);
• Hub 2 Plus;
• Superior Hub Hybrid (2G);
• Superior Hub Hybrid (4G).

Os utilizadores receberão informações sobre a nova versão do firmware se o interrutor de luz estiver ligado ao hub através de ReX. No entanto, a atualização só é possível depois de adicionar o interruptor diretamente aos painéis de controlo acima referidos.

As atualizações de firmware não estão disponíveis para o LightSwitch quando este funciona através do Hub Plus.

Envio de eventos para a central de monitorização

O sistema Ajax pode transmitir alarmes tanto para a app de monitorização PRO Desktop como para a central recetora de alarmes (CRA) nos formatos SurGard (Contact ID), SIA (DC-09), ADEMCO 685 e outros protocolos.

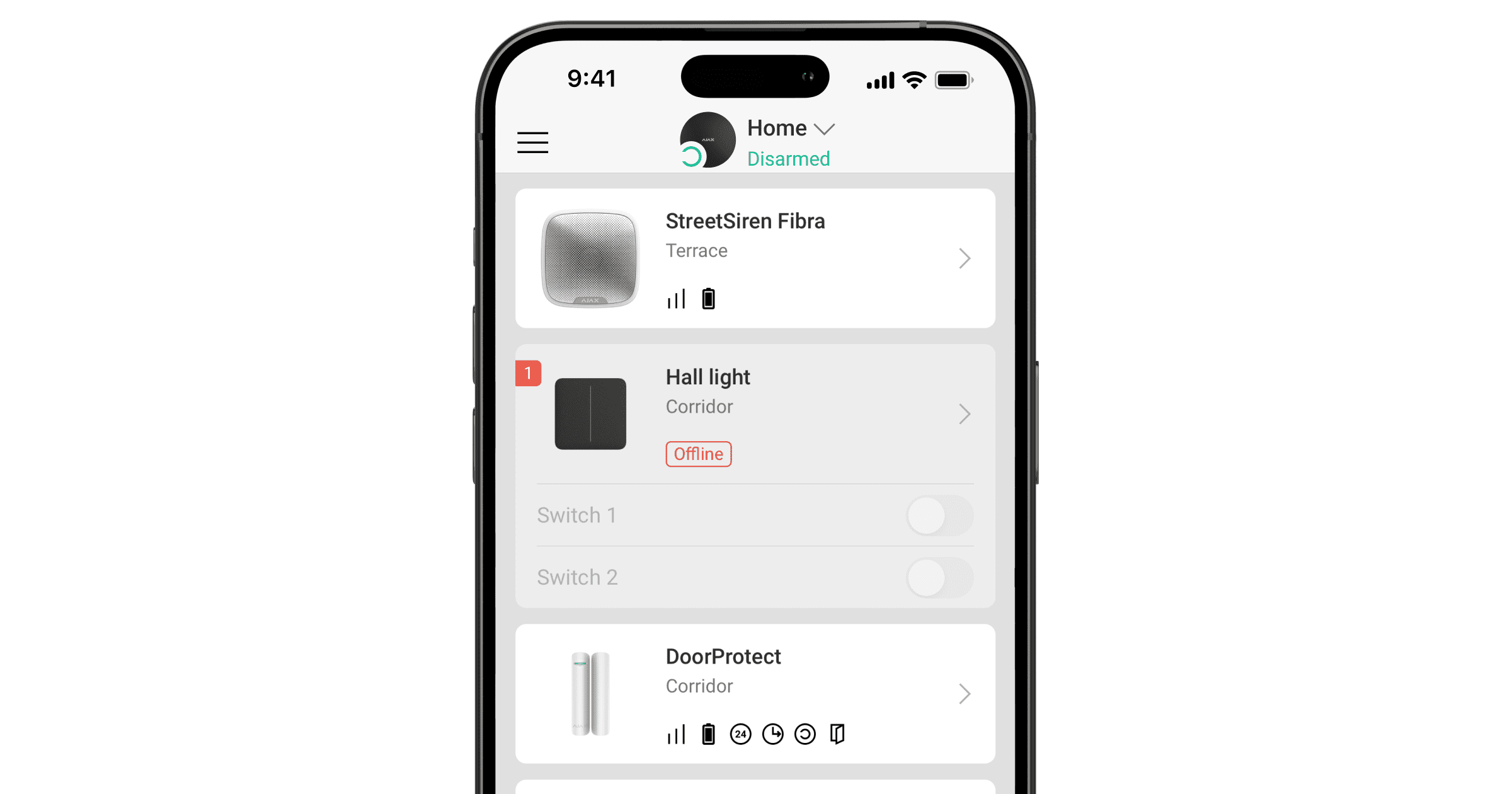

Apenas os eventos de perda de ligação entre o interruptor e o hub (ou repetidor) são transmitidos para a CRA. Nenhum outro evento é enviado para centrais recetoras de alarmes de terceiros de empresas de segurança ou monitorização. Use PRO Desktop para receber todos os eventos de troca no CRA.

Os eventos de ativação da proteção da temperatura não são enviados para o PRO Desktop como alarmes.

Quando um alarme é recebido, o operador da CRA da empresa de segurança sabe o que aconteceu e sabe exatamente para onde enviar uma equipa de resposta rápida. A capacidade de endereçamento dos dispositivos Ajax permite enviar eventos para o PRO Desktop ou para a CRA, incluindo o tipo de dispositivo, o seu nome, o grupo de segurança e a sala virtual. Note que a lista dos parâmetros transmitidos pode variar dependendo do tipo da CRA e do protocolo de comunicação selecionado.

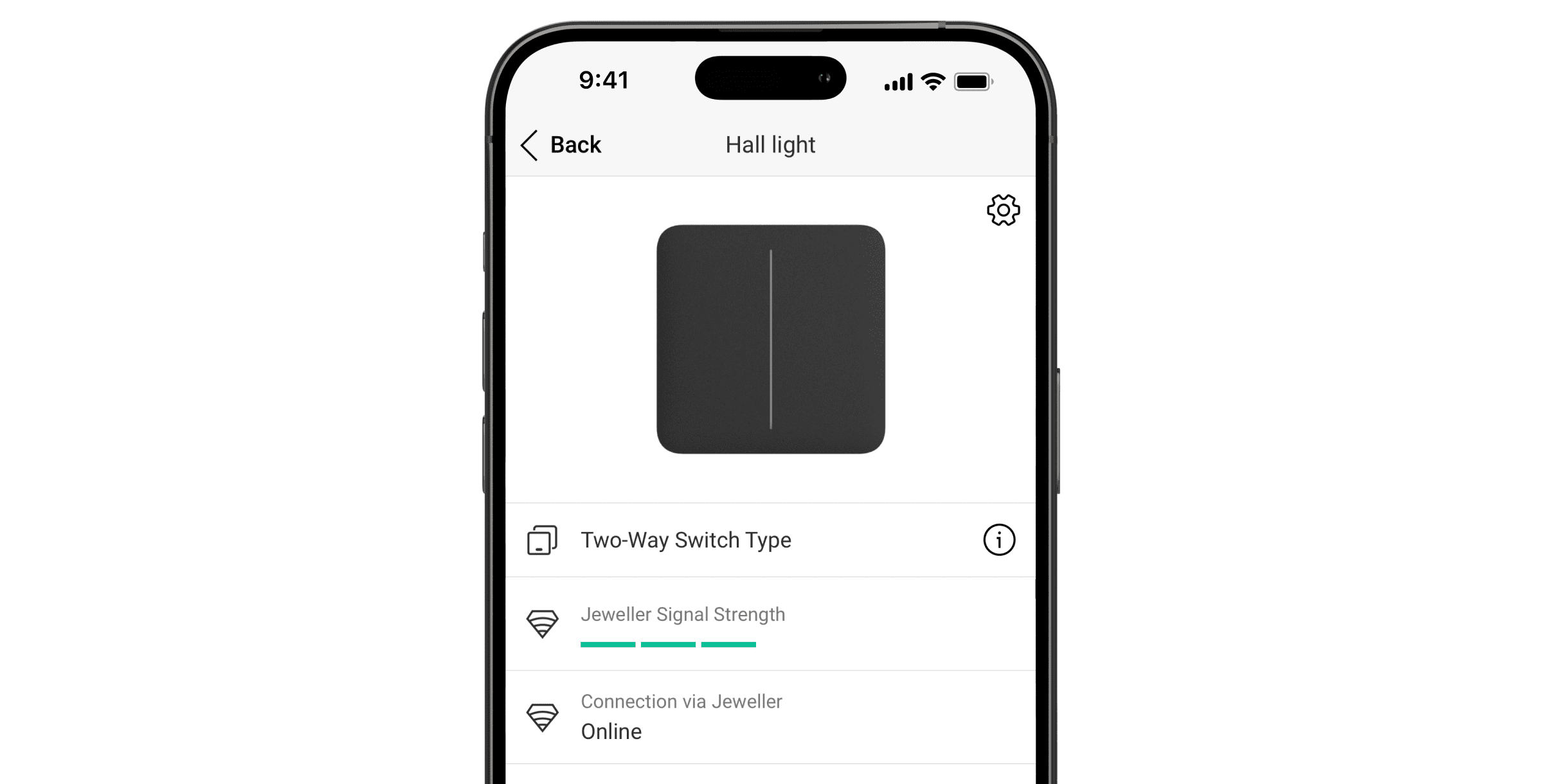

O ID e o número do dispositivo podem ser encontrados nos seus estados na app Aja.

Seleção do local de instalação

O LightSwitch foi concebido para se adaptar a sub-soquetes padrão do formato europeu padrão (55). O dispositivo deve ser ligado ao fio da fase de potência para um funcionamento correto. Não é necessária a ligação do fio neutro.

Não ligue o fio neutro aos terminais do LightSwitch. Isto pode danificar o dispositivo.

Intensidade do sinal

A intensidade do sinal do Jeweller and Wings é determinada pelo número de pacotes de dados não entregues ou corrompidos durante um determinado período de tempo. O ícone no separador Dispositivos indica a intensidade do sinal:

• três barras — excelente intensidade do sinal;
• duas barras — boa intensidade do sinal;
• uma barra — fraca intensidade de sinal, não é garantido um funcionamento estável;
• ícone riscado — sem sinal.

Verifique a intensidade do sinal do Jeweller e do Wings antes da instalação final. Com uma intensidade de sinal de uma ou zero barras, não garantimos o funcionamento estável do dispositivo. Considere a possibilidade de mudar o dispositivo de lugar, uma vez que o ajuste da sua posição, mesmo que seja de 20 cm, pode melhorar significativamente a intensidade do sinal. Se o sinal continuar a ser fraco ou instável após a relocalização, considere a utilização do repetidor de sinal de rádio ReX ou ReX 2.

Não instale o interruptor

• No exterior. O dispositivo tem uma classe de proteção IP20. Isto pode resultar numa falha do dispositivo ou num funcionamento incorreto.
• Em estruturas metálicas. Isto pode levar a um funcionamento incorreto do sensor: pode não responder ao toque ou dar falsos acionamentos.
• Em salas com humidade e temperatura fora dos limites permitidos. Isto pode provocar uma avaria ou um funcionamento incorreto do dispositivo. O intervalo da temperatura de funcionamento é de –10 °С a +40 °С. A humidade admissível é de até 75% sem condensação.
• Em locais com intensidade do sinal baixa ou instável. Isso pode resultar em perda de comunicação entre o hub (ou repetidor) e o interruptor.

Instalação

Apenas um eletricista ou instalador qualificado deve instalar o LightSwitch. Não ligue a alimentação nos interruptores antes de instalar os painéis táteis. Além disso, não tente registar o dispositivo antes de instalar o painel tátil uma vez que este contém as antenas necessárias para comunicar com o hub.

Antes de instalar o interruptor, certifique-se de que foi selecionada a localização ideal e que esta cumpre os requisitos deste manual. Ao instalar e utilizar o dispositivo, respeite as regras gerais de segurança elétrica para a utilização de aparelhos elétricos e os requisitos dos regulamentos de segurança elétrica.

Para a ligação, utilize cabos com uma secção transversal recomendada pelo fabricante do aparelho de iluminação. LightSwitch (2-gang/2-way) Jeweller não pode ser conectado a circuitos elétricos com uma carga superior a 300 W por segmento de interruptor. O dispositivo não necessita de um fio neutro e funciona apenas a partir da fase de alimentação.

Depois de instalar e conectar o interruptor, não se esqueça de efetuar o teste de intensidade do sinal do Jeweller e teste de intensidade do sinal das Wings, e verificar o funcionamento do dispositivo: como reage ao toque e se liga/desliga as luzes.

O painel tátil instalado pode ser removido do LightSwitch com uma chave de fendas plana. Para concluir, insira-o no orifício por baixo (ou pela esquerda para interruptores verticais) e rode a chave de fendas.

Certifique-se de que o adesivo mostrado na imagem abaixo foi removido do painel tátil antes de instalá-lo no LightCore. Isto é necessário para a indicação correta do LED do aparelho.

Dois LightSwitch (2-gang/2-way) Jeweller

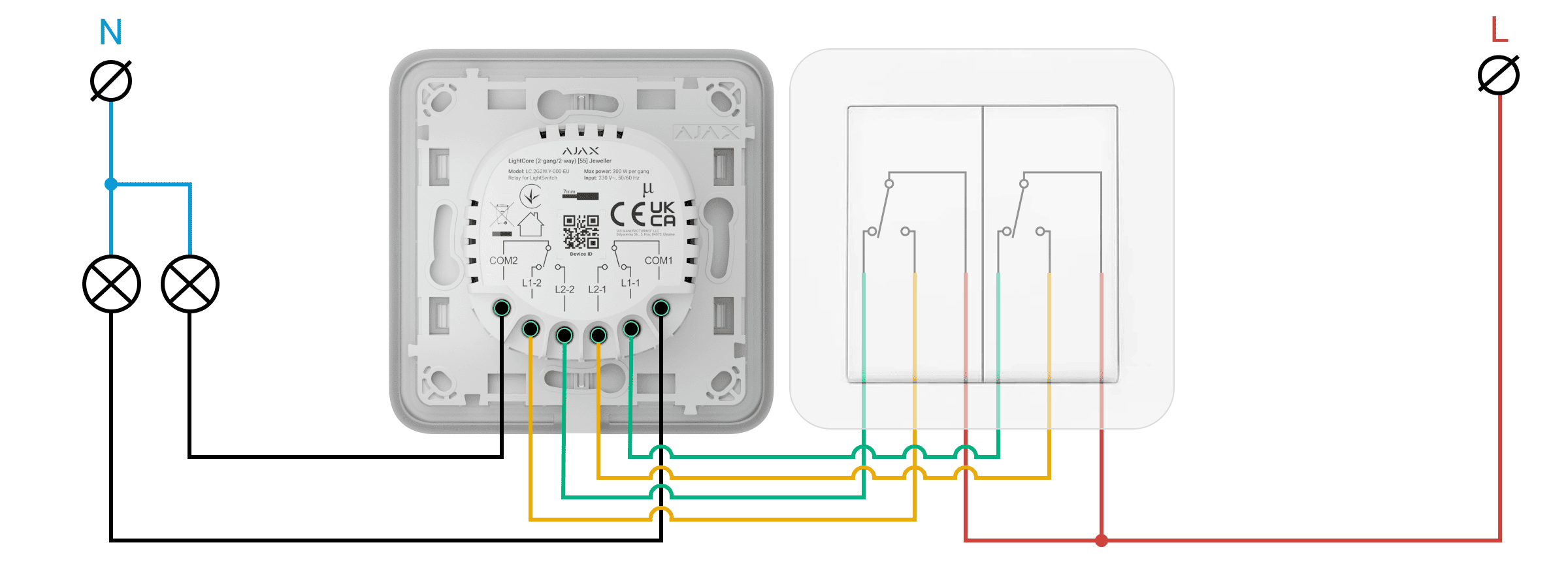

LightSwitch (2-gang/2-way) Jeweller e um interruptor de escada duplo de terceiros

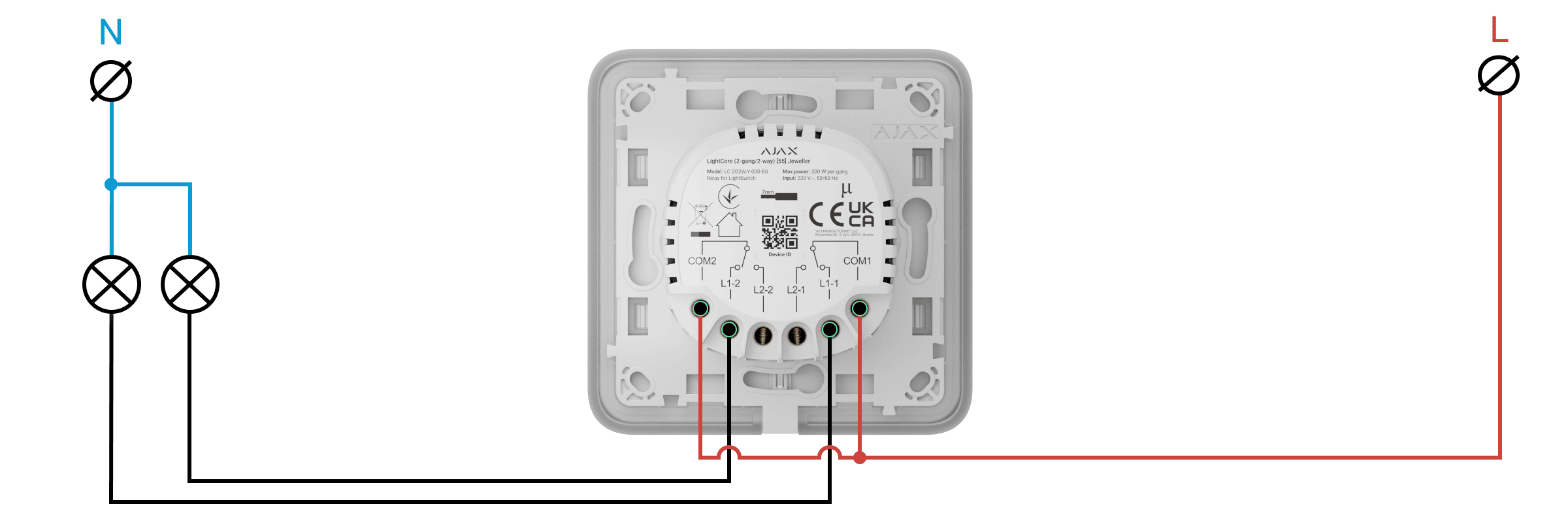

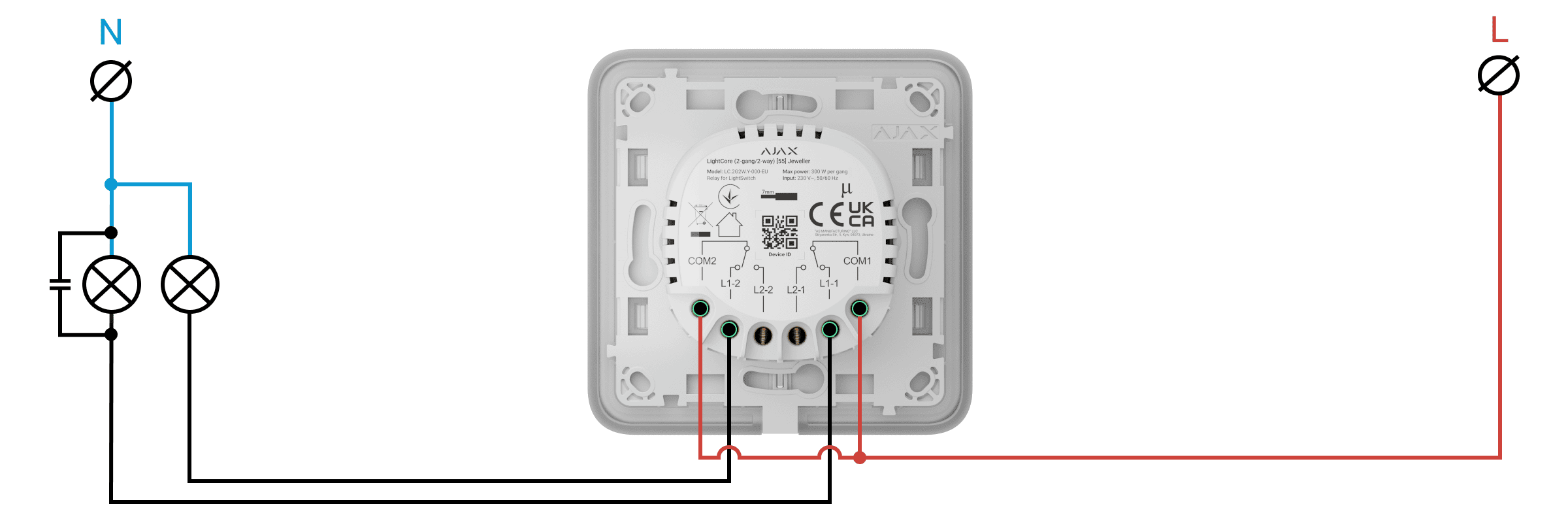

LightSwitch (2-gang/2-way) Jeweller como um interruptor normal duplo

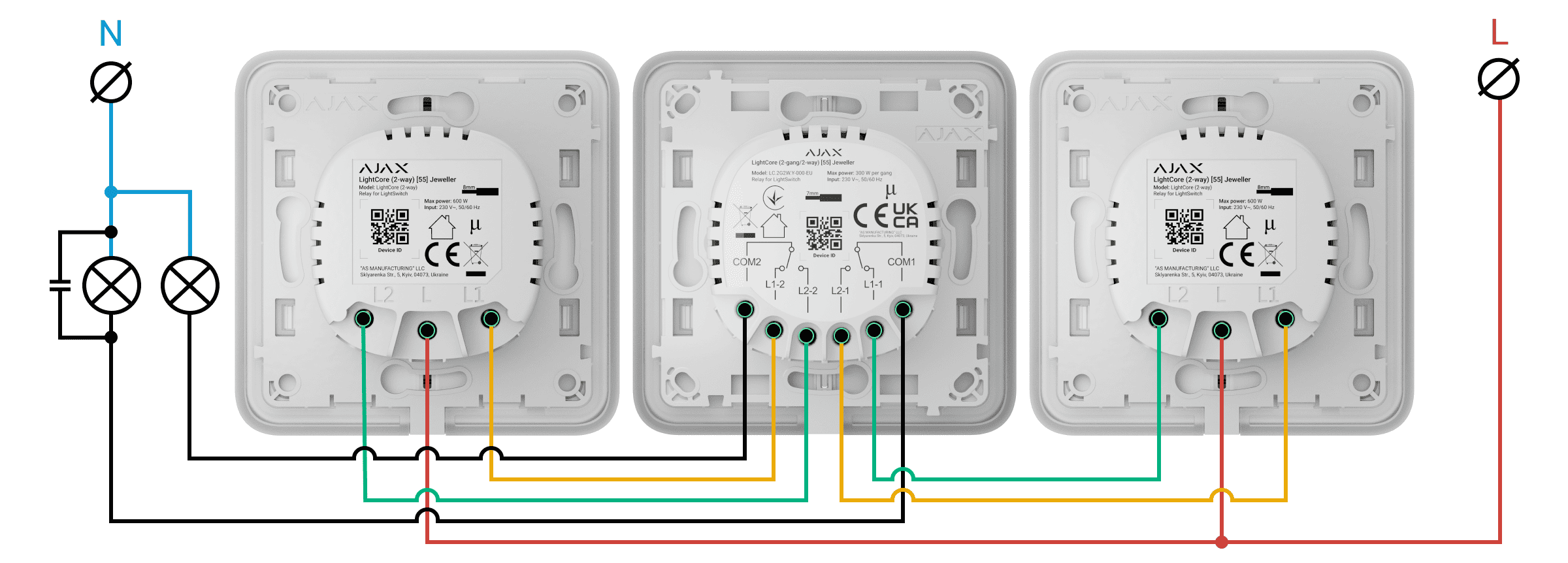

LightSwitch (2-gang/2-way) Jeweller e dois LightSwitch (2-way) Jeweller

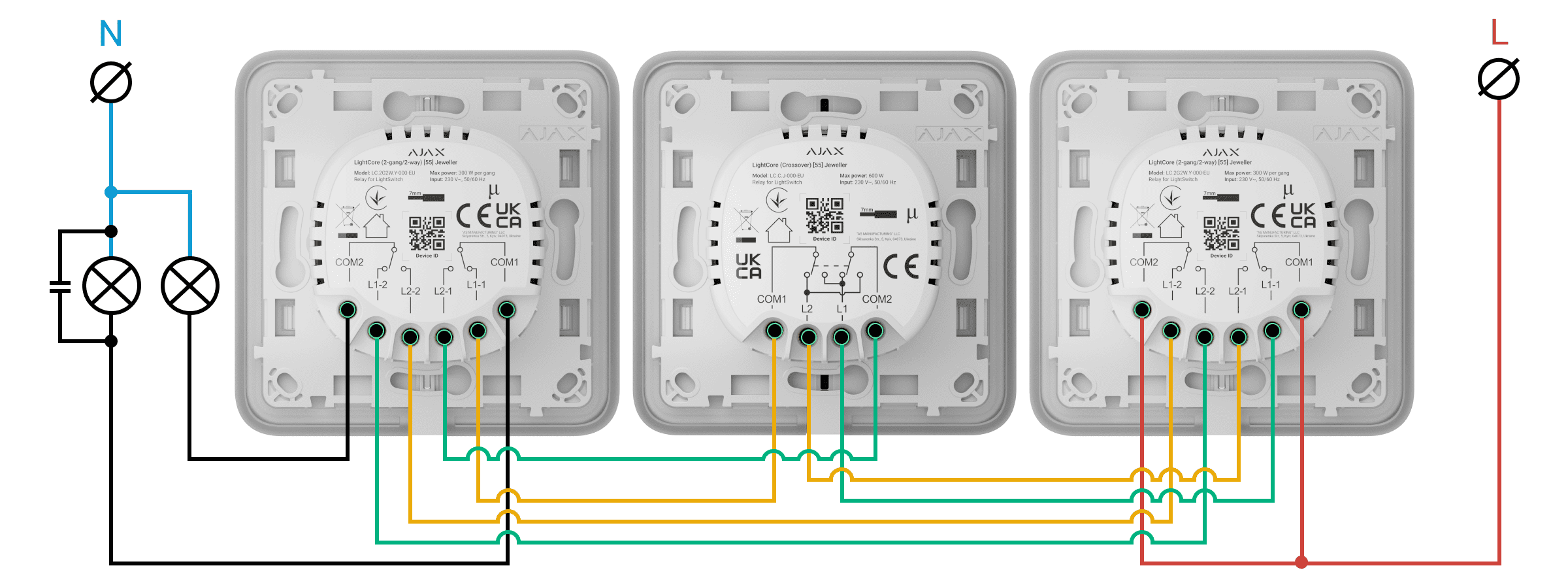

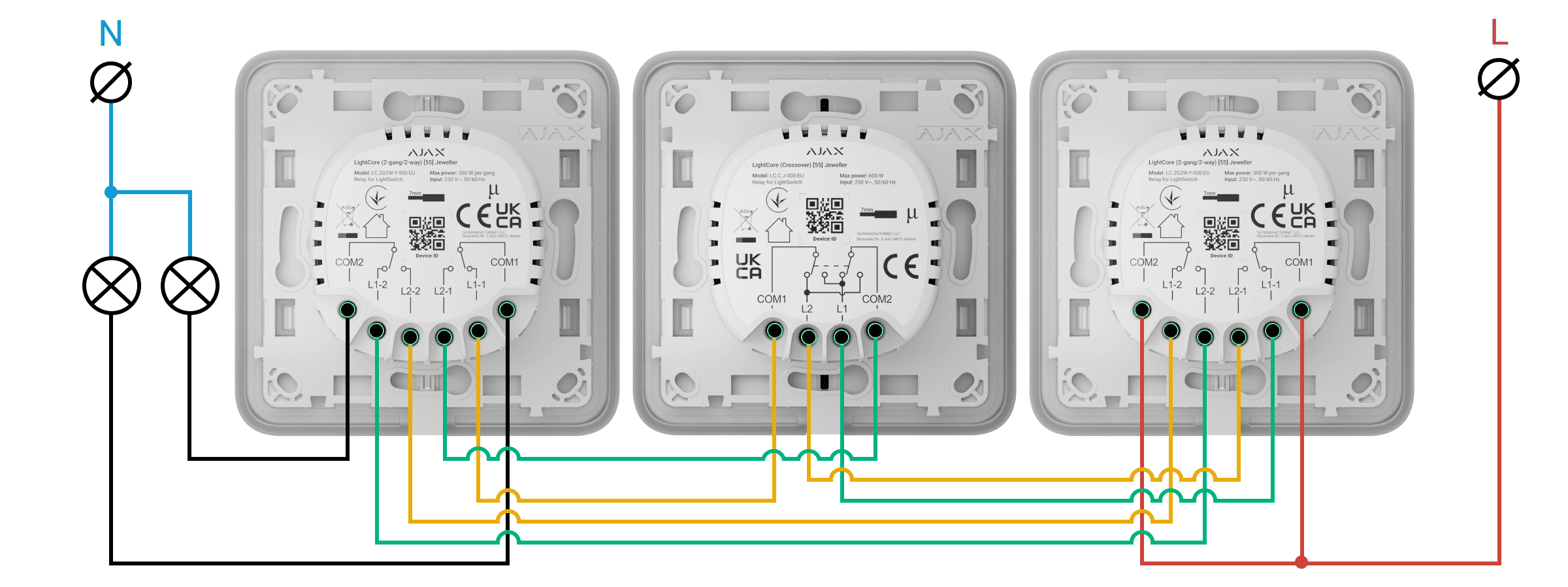

Dois LightSwitch (2-gang/2-way) Jeweller e LightSwitch (Crossover) Jeweller — dois dispositivos de iluminação

Adicionar ao sistema

Antes de adicionar dispositivos

1. Instale a app Ajax.
2. Inicie sessão na sua conta ou crie uma nova conta.
3. Selecione um espaço ou crie um novo.
   O que é um espaço
   Como criar um espaço


   A funcionalidade de espaço está disponível para apps dessas versões ou superiores:

   • Ajax Security System 3.0 para iOS;
   • Ajax Security System 3.0 para Android;
   • Ajax PRO: Tool for Engineers 2.0 para iOS;
   • Ajax PRO: Tool for Engineers 2.0 para Android;
   • Ajax PRO Desktop 4.0 para macOS;
   • Ajax PRO Desktop 4.0 para Windows.
4. Adicione pelo menos uma sala virtual.
5. Adicione um hub compatível ao espaço. Certifique-se de que o hub está ligado e tem acesso à Internet através de Ethernet, Wi-Fi e/ou rede móvel.
6. Certifique-se de que o espaço está desarmado e de que o hub não está a iniciar uma atualização, verificando os estados na app Ajax.

Apenas um PRO ou um administrador com direitos para configurar o sistema pode adicionar um dispositivo ao hub.

Emparelhado com o hub

Não ligue a alimentação nos interruptores antes de instalar os painéis táteis. Além disso, não tente registar o dispositivo antes de instalar o painel tátil uma vez que este contém as antenas necessárias para comunicar com o hub.

O LightSwitch deve estar dentro da área de cobertura da rede de rádio do hub para emparelhar com o hub. Para funcionar através do repetidor de sinal de rádio, emparelhe o LightSwitch com o hub e depois adicione-o ao repetidor. Isto pode ser feito nas definições do repetidor. As instruções pormenorizadas podem ser encontradas no manual do respetivo repetidor.

O hub e o dispositivo que operam em diferentes radiofrequências são incompatíveis. A gama de radiofrequências do dispositivo pode variar consoante a região. Recomendamos comprar e utilizar dispositivos Ajax na mesma região. Contacte o Apoio Técnico para obter informações sobre a gama de frequências de funcionamento.

O LightSwitch só funciona com um hub. Quando emparelhado com um novo hub, o interruptor deixa de enviar comandos para o antigo. Quando adicionada a um novo hub, a chave não é removida da lista de dispositivos do hub antigo. Isto deve ser feito manualmente através da app Ajax.

Para adicionar o LightSwitch ao hub:

1. Instale o LightSwitch se ainda não o tiver feito.
2. Abra a app Ajax e selecione o hub onde deseja adicionar o dispositivo.
3. Aceda ao separador Dispositivos e clique em Adicionar Dispositivo.
4. Introduza o nome do dispositivo.
5. Digitalize o código QR do dispositivo ou introduza o ID manualmente. O código QR está localizado no painel traseiro do LightCore, no painel frontal do LightCore e na embalagem do dispositivo. O ID do dispositivo pode ser encontrado por baixo do código QR.
6. Selecione uma sala e um grupo (se o modo de grupo estiver ativado).
7. Clique em Adicionar.


   Se o número máximo de dispositivos for adicionado ao hub, receberá uma notificação sobre a ultrapassagem do limite de dispositivos quando tentar adicionar o interruptor na app Ajax. O número de dispositivos que podem ser adicionados ao hub depende do modelo do painel de controlo e das definições do Jeweller (ou Jeweller/Fibra).

8. Dentro de alguns segundos, o LightSwitch aparecerá na lista de dispositivos de hub. A atualização dos estados do dispositivo na lista depende das definições de Jeweller (ou Jeweller/Fibra). O valor predefinido é de 36 segundos.

Se a ligação falhar, tente novamente dentro de 5 segundos. Mas desta vez, durante a contagem decrescente, mantenha premido o botão do interruptor durante pelo menos 3 segundos.

Se premir e mantiver premido o botão do LightSwitch não emparelhado com o hub durante pelo menos 3 segundos, o interruptor pisca a verde a cada segundo durante um minuto para o informar de que não está emparelhado com o hub.

Teste de funcionalidade

Após a instalação, teste o funcionamento do interruptor: como reage ao toque e se liga/desliga a luz.

O sistema Ajax fornece vários testes para selecionar corretamente a localização dos dispositivos. O teste não começa imediatamente. No entanto, o tempo de espera não excede a duração de um intervalo de ping “hub — dispositivo”. O valor predefinido é de 36 segundos. É possível alterar o intervalo de ping do dispositivo no menu Jeweller (ou Jeweller/Fibra) nas definições do hub.

O teste de intensidade de sinal Jeweller e o teste de intensidade de sinal Wings estão disponíveis para o LightSwitch. O teste permite determinar a força e a estabilidade do sinal no local de instalação.

Para executar um teste, na app Ajax:

1. Selecione o hub necessário.
2. Aceda o separador Dispositivos .
3. Selecione LightSwitch na lista.
4. Aceda a Definições .
5. Selecione um teste:
   1. Jeweller teste de intensidade do sinal.
   2. Teste de intensidade do sinal Wings.
6. Execute e efetue o teste utilizando as instruções da app.

Ícones

Os ícones apresentam alguns dos estados do LightSwitch. Os ícones podem ser verificados na app Ajax no separador Dispositivos .

Ícone	Significado
	A Intensidade de sinal de Jeweller apresenta a intensidade de sinal entre o hub e o interruptor.Saiba mais
	A chave se comunica com o hub através de um repetidor de sinal de rádio.
	A proteção da temperatura foi ativada.Saiba mais
	O dispositivo perdeu a ligação com o hub ou o hub perdeu a ligação com o servidor Ajax Cloud.
	O dispositivo não foi transferido para o novo hub.Saiba mais

Estados

Os estados incluem informações sobre o interruptor e os seus parâmetros de funcionamento. Os estados do LightSwitch podem ser vistos na app Ajax. Para os ver:

1. Abra a app Ajax.
2. Selecione o hub necessário.
3. Aceda o separador Dispositivos .
4. Selecione LightSwitch na lista.

Parâmetro	Significado
Importação de dados	Apresenta o erro aquando da transferência de dados para o novo hub: Falha — o dispositivo não foi transferido para o novo hub. Saiba mais
Avaria	Clicar em abre uma lista de avarias dos interruptores.O campo só é apresentado se for detetada uma avaria.
Nova versão de firmware disponível	Clicar em abre as instruções para atualizar o firmware do interruptor de luz.O campo aparece se estiver disponível uma nova versão de firmware e o interrutor de luz tiver sido ligado a qualquer painel de controlo compatível, exceto Hub Plus. Saiba mais
Intensidade do sinal Jeweller	Intensidade do sinal entre o detetor e o hub ou repetidor no canal Jeweller. Valores recomendados: 2–3 barras.Jeweller é um protocolo para a transmissão de eventos e comandos do LightSwitch. Saiba mais
Ligação através de Jeweller	Estado da ligação entre o interruptor e o hub (ou repetidor): Online — o interruptor está ligado ao hub (ou extensor de alcance). Offline — o interruptor está ligado ao hub (ou extensor de alcance). Verificar o dispositivo.
Intensidade do sinal Wings	A intensidade do sinal Wings entre o dispositivo e o hub (ou o repetidor). O valor recomendado é de 2-3 barras.O Wings é um protocolo para atualizar o firmware e transmitir a lista dos grupos, salas e outras informações adicionais. O campo não é visualizado se o interrutor de luz estiver ligado ao Hub Plus. Saiba mais
Ligação via Wings	Estado da ligação no canal Wings entre o hub ou o repetidor e o dispositivo: Online — o dispositivo está ligado ao hub ou ao repetidor. Estado normal. Offline — o dispositivo não está ligado ao hub ou ao repetidor. Verifique a conexão do dispositivo. O campo não é visualizado se o interrutor de luz estiver ligado ao Hub Plus. Saiba mais
Nome do repetidor	O estado da ligação do dispositivo ao repetidor de sinal de rádio: Online — o interruptor está conectado. Offline — o interruptor não está conectado. Verificar o dispositivo. O campo aparece se interruptor funcionar através do repetidor do sinal de rádio.
Botão esquerdo/direito	A seção que mostra o estado dos botões de interruptor: Ligado — o interruptor está ligado, e a luz está acesa. Desligado — o interruptor está desligado, e a ilumina-se está desligada.
Tempo de funcionamento	O tempo durante o qual a iluminação será ligada. O campo é exibido quando o dispositivo opera no modo de impulso (a opção Desligar por Timer está ativada).
Bloquear os botões do interruptor	O estado de bloqueio do botão de interruptor é apresentado da seguinte forma: Sim — o botão/botões estão bloqueados. O interruptor não responde ao toque do botão/botões. Não — o botão/botões não estão bloqueados. O interruptor responderá ao toque do botão/botões.
Sensibilidade do interruptor	O nível de sensibilidade do interruptor: Mínimo Baixo Standard Elevada Máximo Uma sensibilidade mais elevada garante um funcionamento sem contacto, enquanto que valores mais baixos podem exigir um ligeiro toque no botão de interruptor.
Retroiluminação	O estado da luz de fundo da estrutura do interruptor é exibido da seguinte forma: Ligado — a moldura LED é iluminada quando o interruptor está desligado. Desligado — a moldura LED não está retroiluminada quando o interruptor está desligado.
Desativação permanente	Apresenta o estado da definição de desativação permanente do dispositivo: Não — o dispositivo funciona normalmente e transmite todos os eventos. Inteiramente — o dispositivo é completamente excluído da operação do sistema pelo administrador do hub. Não executa comandos do sistema nem comunica alarmes e outros eventos. Saiba mais
Firmware	Versão do firmware do dispositivo.
ID do dispositivo	ID do LightSwitch. Também disponível no código QR no invólucro do dispositivo e na sua caixa de embalagem.
Número do Dispositivo.	Número do circuito do interruptor (zona).

Definições

Para alterar as definições do interruptor:

1. Abra a app Ajax.
2. Selecione o hub necessário.
3. Aceda o separador Dispositivos .
4. Selecione LightSwitch na lista.
5. Aceda a Definições .
6. Defina as definições necessárias.
7. Clique em Voltar para guardar as novas definições.

LED indication

O LightSwitch possui uma retroiluminação que torna o interruptor visível no escuro. Se a estrutura do dispositivo estiver retroiluminada, a luz está desligada. Quando a luz está acesa, a estrutura não está iluminada por trás. A luz de retroiluminação não é brilhante, pelo que não incomodará os utilizadores, mesmo que o dispositivo seja instalado perto de uma cama. A retroiluminação pode ser desligada na app Ajax, se necessário.

Se a proteção contra a temperatura do LightSwitch for acionada ou se o painel sensível ao toque for removido, o interrutor pisca a vermelho a cada segundo.

Para o informar de que o LightSwitch não está emparelhado com o hub, pisca a verde a cada segundo durante um minuto:

• quando ligar o LightSwitch à fonte de alimentação pela primeira vez;
• quando premir e mantiver premido o botão do LightSwitch durante pelo menos 3 segundos.

Avarias

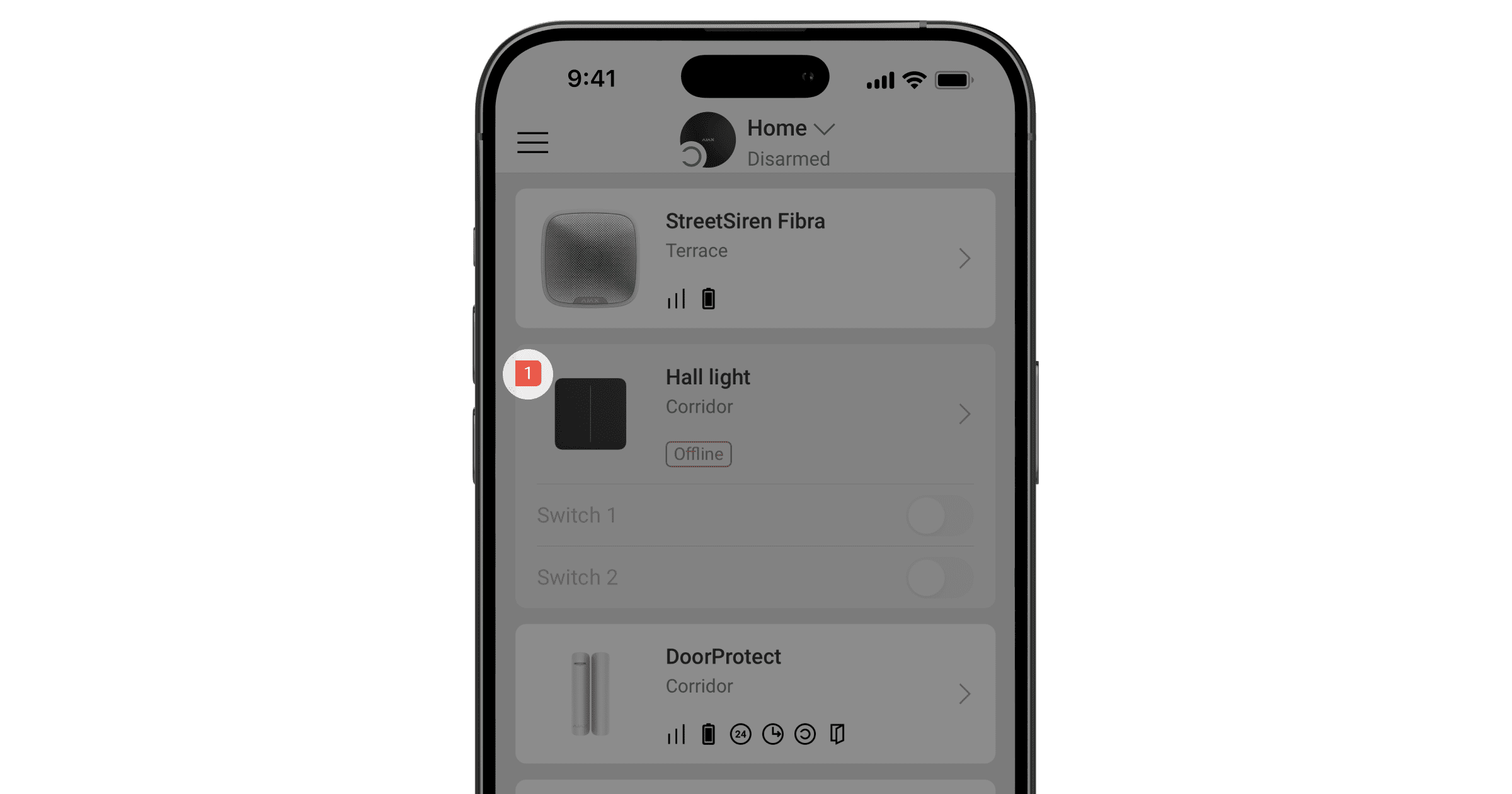

Quando é detetada uma avaria (por exemplo, não há ligação com o hub), a app Ajax apresenta um contador de avarias no ícone do dispositivo.

Todas as avarias são indicadas nos estados do interruptor. Os campos com avarias vão ser indicados com vermelho.

Uma avaria é apresentada se:

• A proteção da temperatura foi ativada.
• Está ligado um aparelho com potência insuficiente.
• Uma fonte de alimentação insuficiente foi detectada.
• Não há comunicação entre o LightSwitch e o hub (ou repetidor).

O que fazer em caso de perda de comunicação com o dispositivo

O LightSwitch pode perder a comunicação com o hub pelos seguintes motivos:

• A energia deixou de ser fornecida.
• O painel tátil foi removido (tem antenas, necessárias para a comunicação com o hub ou o repetidor).
• O aparelho de iluminação está avariado (por exemplo, a lâmpada incandescente queimou-se).
• Está ligado um aparelho com potência insuficiente (até 5 W).
• Avaria do LightSwitch.

Se for recebido um evento sobre a perda de comunicação com o interruptor, o instalador deve verificar:

1. Fonte de alimentação do LightSwitch.
2. Presença de um painel tátil no interruptor.
3. Operacionalidade do dispositivo de iluminação.

Se o LightSwitch controlar um dispositivo de iluminação com potência insuficiente (até 5 W), substitua o dispositivo de iluminação por um semelhante com maior potência ou conecte um condensador incluído em paralelo com o dispositivo de iluminação.

Manutenção

Verifique regularmente o funcionamento do interruptor. Limpe a carcaça do dispositivo do pó, teias de aranha e outros contaminantes à medida que vão surgindo. Utilize um pano seco e macio adequado para a manutenção do equipamento. Não utilize substâncias que contenham álcool, acetona, gasolina e outros solventes ativos para limpar o dispositivo.

Especificações técnicas

Conjunto completo

O LightSwitch é um interruptor de luz inteligente pré-fabricado. Todas as peças são vendidas em separado.

Use o configurador online de interruptores e tomadas Ajax para montar seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.

Garantia

A garantia dos produtos da empresa de responsabilidade limitada “Ajax Systems Manufacturing” é válida durante 2 anos após a compra.

Se o dispositivo não funcionar corretamente, recomendamos que contacte primeiro o serviço de assistência, uma vez que, na maioria dos casos, os problemas técnicos podem ser resolvidos remotamente.

Contactar o Suporte Técnico:

• email
• Telegram
