CoverPlate é uma tampa de caixa de montagem concebida para ocultar temporária ou permanentemente caixas de montagem não utilizadas e manter um aspeto limpo na parede. A tampa não pode ser adicionada a um sistema Ajax ou controlada através de app Ajax. CoverPlate tem um design e cores idênticos aos das tomadas e interruptores de luz inteligentes Ajax e podem ser instalados lado a lado na mesma estrutura.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
Design
CoverPlate é um dispositivo pré-fabricado que consiste nos seguintes componentes:
- Opções de holder:
- CoverHolder [55]
- CoverHolder vertical [55]
- Opções de tampa:
- SoloCover (CP)
- CenterCover (CP)
- SideCover (CP)
- Opções de estrutura:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Todos os componentes são vendidos separadamente e são instalados por encaixe uns nos outros.
Escolha a tampa adequada para CoverPlate com base no seu plano de instalação:
- como uma tampa separada — SoloCover (CP);
- à direita ou à esquerda (em cima ou em baixo) de outros dispositivos CoverPlate, Outlet*, LightSwitch — SideCover (CP);
- entre os dispositivos — CenterCover (CP).
Para a instalação lado a lado de dois ou mais dispositivos, também vai necessitar de uma estrutura.
Os dispositivos combinados na estrutura podem ser instalados na horizontal ou na vertical. Apenas holders e estruturas com “vertical” no nome suportam a instalação vertical.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
* As combinações com tomadas inteligentes só estão disponíveis na orientação horizontal.
Cores

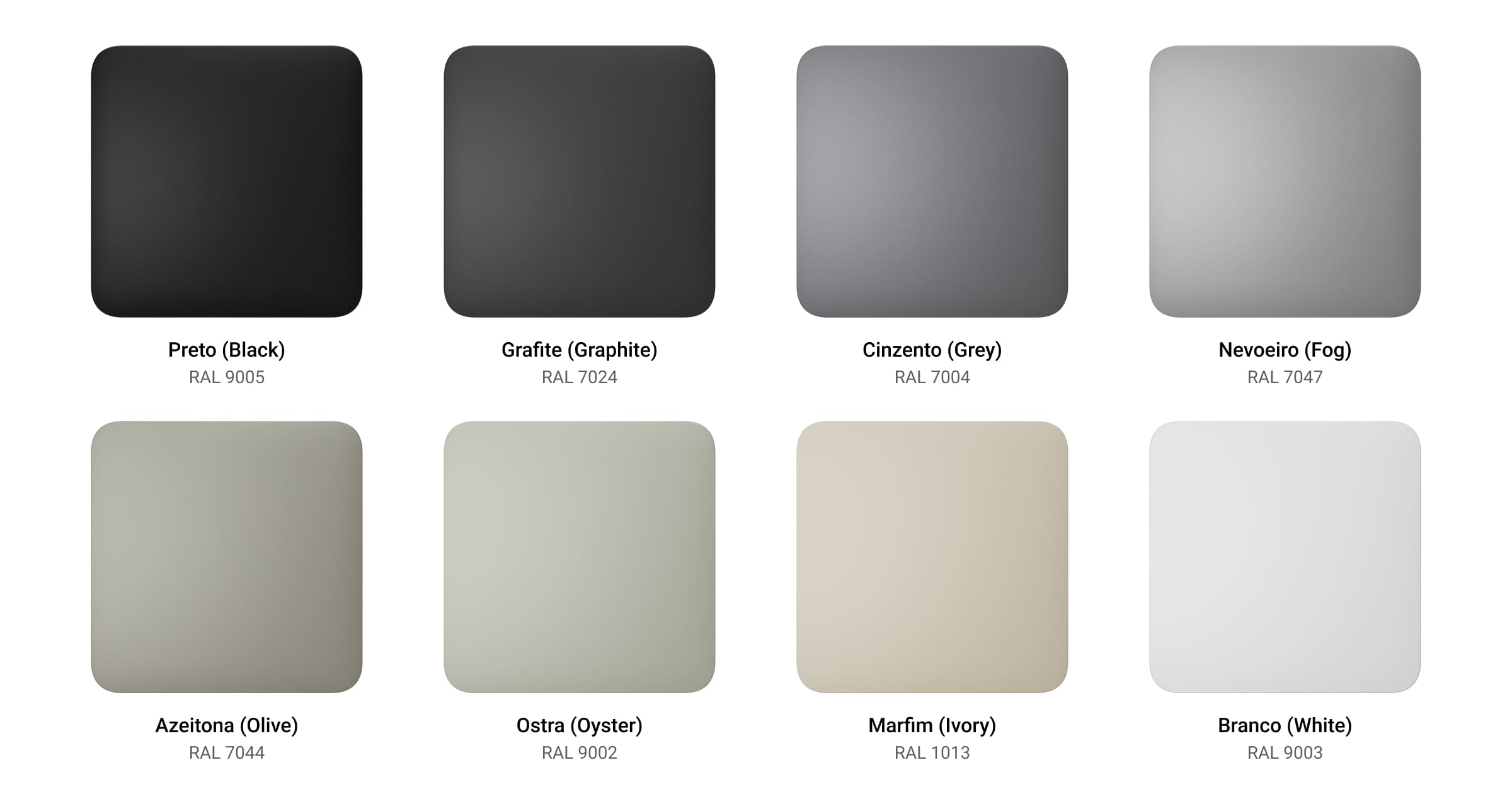

A linha de produtos inclui tampas em 8 cores: branco (white), nevoeiro (fog), cinzento (grey), grafite (graphite), marfim (ivory), ostra (oyster), azeitona (olive) e preto (black).
As cores RAL abaixo são os mais próximos possíveis das cores reais. No entanto, podem diferir ligeiramente na vida real. Por favor, use-os apenas como referência ao selecionar uma cor.
Elementos funcionais
Holders
CoverHolder [55]
- A chave UP que indica a parte Superior da carcaça do CoverPlate.
- Parafusos para fixação de garras de montagem.
- Garras de montagem para fixar CoverPlate na caixa de montagem.
CoverHolder vertical [55]
- A chave UP que indica a parte Superior da carcaça do CoverPlate.
- Parafusos para fixação de garras de montagem.
- Garras de montagem para fixar CoverPlate na caixa de montagem.
Tampas
Estruturas
As estruturas disponíveis com 2 a 5 assentos nas orientações horizontal e vertical. Estas estruturas são utilizadas quando vários dispositivos Outlet e/ou LightSwitch* são instalados numa fila.
* As combinações com tomadas inteligentes só estão disponíveis na orientação horizontal.
Estrutura para dois dispositivos.
Estrutura vertical para dois dispositivos.
Estrutura para três dispositivos.
Estrutura vertical para três dispositivos.
Estrutura para quatro dispositivos.
Estrutura vertical para quatro dispositivos.
Estrutura para cinco dispositivos.
Estrutura vertical para cinco dispositivos.
Hubs e repetidores compatíveis
CoverPlate não é compatível com hubs e repetidores Ajax. A tampa não pode ser adicionada a um sistema Ajax ou controlada através de app Ajax.
Princípio do funcionamento
CoverPlate é utilizado para ocultar temporária ou permanentemente caixas de montagem não utilizadas e manter um aspeto limpo na parede.
Note que a tampa foi concebida apenas para uso no interior.
Instalação
Ao instalar e utilizar CoverPlate, siga as regras gerais de segurança elétrica para a utilização de aparelhos elétricos e os requisitos dos regulamentos de segurança elétrica.
Apenas um eletricista ou instalador qualificado deve instalar CoverPlate.
Para instalar CoverPlate:
- Desligue os cabos de alimentação nas proximidades do local onde CoverPlate será instalado.
- Prepare as caixas de montagem.
- Instale CoverHolder [55] ou CoverHolder vertical [55] na caixa de montagem. Aperte os parafusos para fixar as garras de montagem. Fixe o holder da tampa com os parafusos incluídos.
- Ao instalar várias tampas, tomadas ou interruptores LightSwitch Jeweller, monte a estrutura com o número adequado de assentos.
- Instale as tampas correspondentes.
- Ligue a alimentação.
Manutenção
Limpe a carcaça da tampa para remover o pó, as teias de aranha e outros contaminantes logo que apareçam. Utilize um pano macio e seco adequado para limpar equipamento eletrónico. Ao limpar a tampa, evite o uso de substâncias que contenham álcool, acetona, gasolina e outros solventes ativos.
Conjunto completo
CoverPlate é um dispositivo pré-fabricado. Todas as peças são vendidas em separado.
Utilize o configurador online de interruptores e tomadas Ajax para montar o seu conjunto personalizado. Combine dispositivos numa estrutura, escolha a cor e descarregue a sua configuração em PDF.
Garantia
A garantia dos produtos da “Ajax Systems Manufacturing” Limited Liability Company é válida durante 2 anos a partir da data da compra.
Se tiver algum problema com a funcionalidade do dispositivo, recomendamos que contacte primeiro o Suporte Técnico Ajax. Na maioria dos casos, os problemas técnicos podem ser resolvidos à distância.
Contactar o Suporte Técnico:
Fabricado por “AS Manufacturing” LLC
