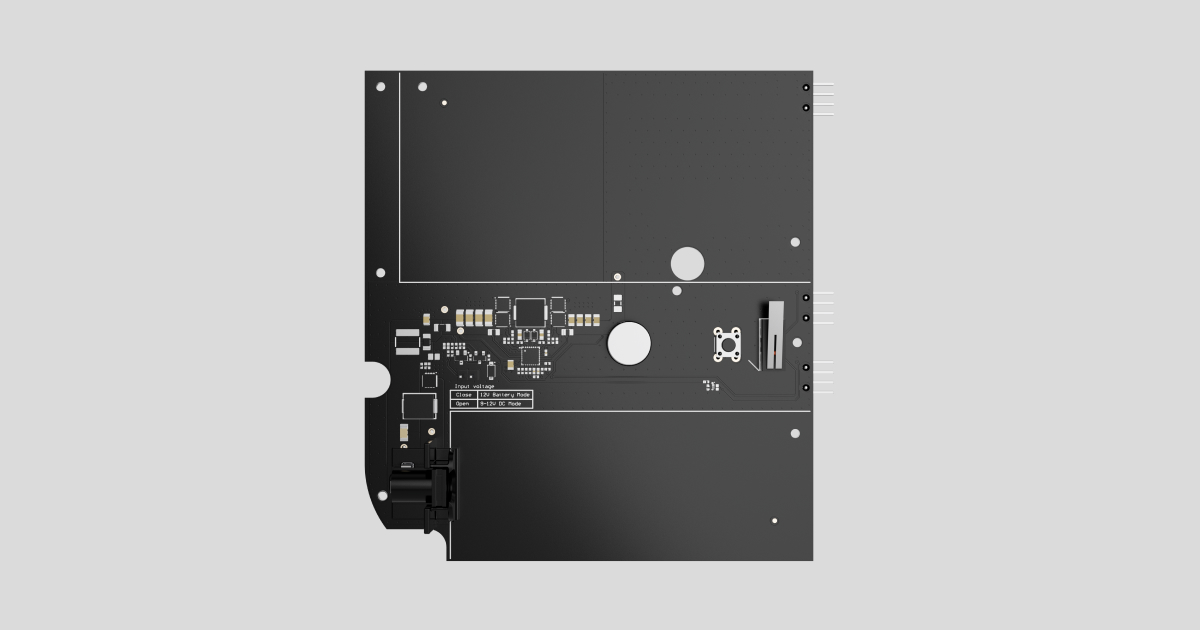

12V PSU for NVR é uma fonte de alimentação alternativa que é utilizada para ligar um gravador de vídeo Ajax NVR a uma fonte de alimentação de 8–16 V⎓. A 12V PSU for NVR é uma placa eletrónica instalada na carcaça do gravador de vídeo, substituindo a fonte de alimentação padrão de 110/230 V~.

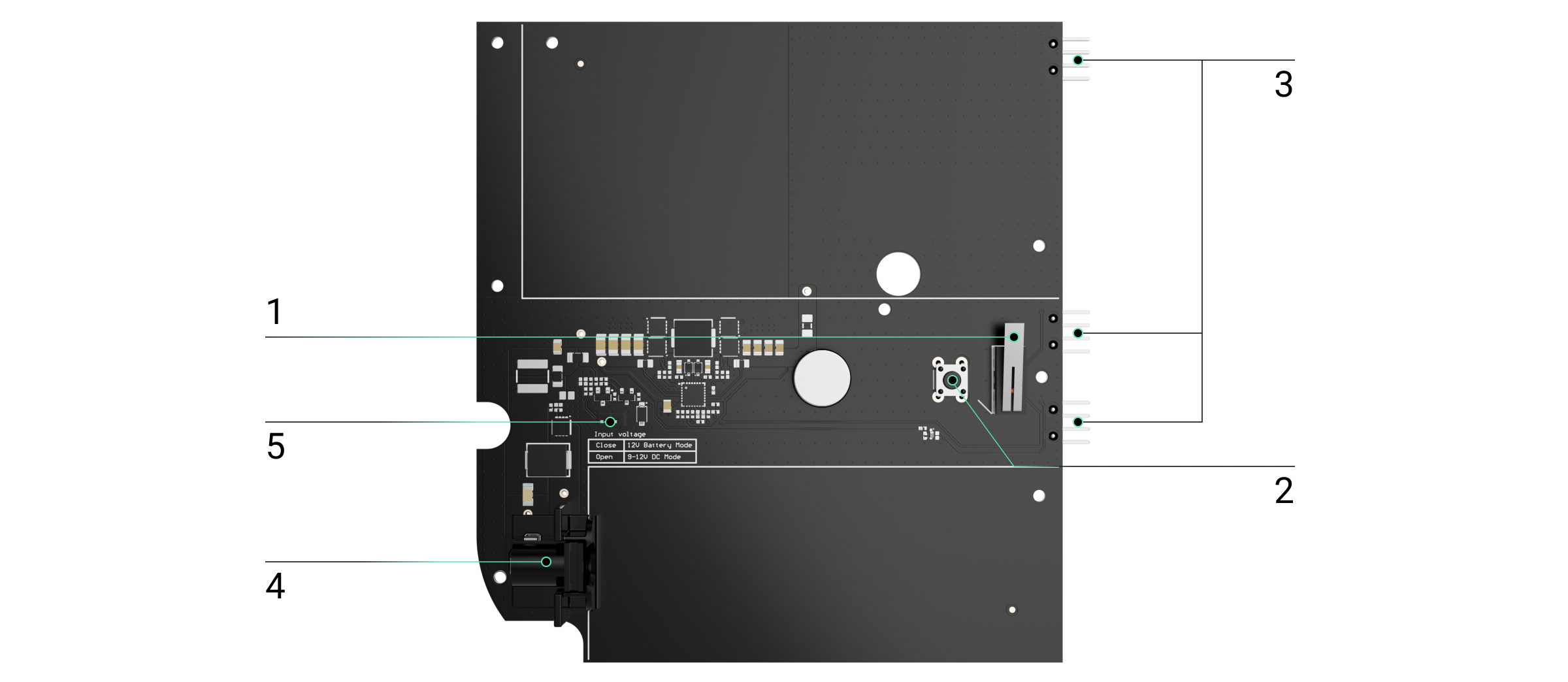

Elementos funcionais
- Botão de tamper. É acionada quando a tampa da carcaça do gravador de vídeo NVR é removida.
- Botão de reposição.
- Conector para ligar a placa de 12V PSU for NVR à placa do gravador de vídeo.
- Conector para a instalação de um adaptador de terminal.
- Jumper. Instale ou remova-o, dependendo do modo de funcionamento.
Instalação da fonte de alimentação
Requisitos de segurança
Apenas especialistas qualificados devem instalar uma 12V PSU for NVR.
Ao instalar a 12V PSU for NVR, siga as regras de segurança elétrica para a utilização de aparelhos elétricos e os requisitos dos regulamentos de segurança elétrica. Antes de instalar a fonte de alimentação, certifique-se de que o gravador de vídeo está desligado da rede elétrica. Durante a instalação, não permita a entrada de humidade nas placas do gravador de vídeo e das fontes de alimentação.
Como instalar a 12V PSU for NVR
- Retire o painel de instalação SmartBracket do gravador de vídeo puxando para baixo o painel traseiro.
- Desligue a alimentação elétrica do gravador de vídeo.
Quando substituir o disco rígido, aguarde 10 segundos depois de desligar o dispositivo da fonte de alimentação. O disco rígido contém pratos que rodam rapidamente. Movimentos bruscos ou impactos podem desativar o mecanismo, resultando em danos na unidade e perda de dados.
Não mova nem rode o NVR enquanto o disco rígido estiver a rodar.
- Desligue os cabos de alimentação externa e Ethernet.
- Desaperte o parafuso incluído que fixa o disco rígido na carcaça do NVR. Levante o trinco do disco rígido, premindo o botão.
- Remova o disco rígido da carcaça do NVR.
- Remova todos os parafusos da tampa traseira e retire-a.

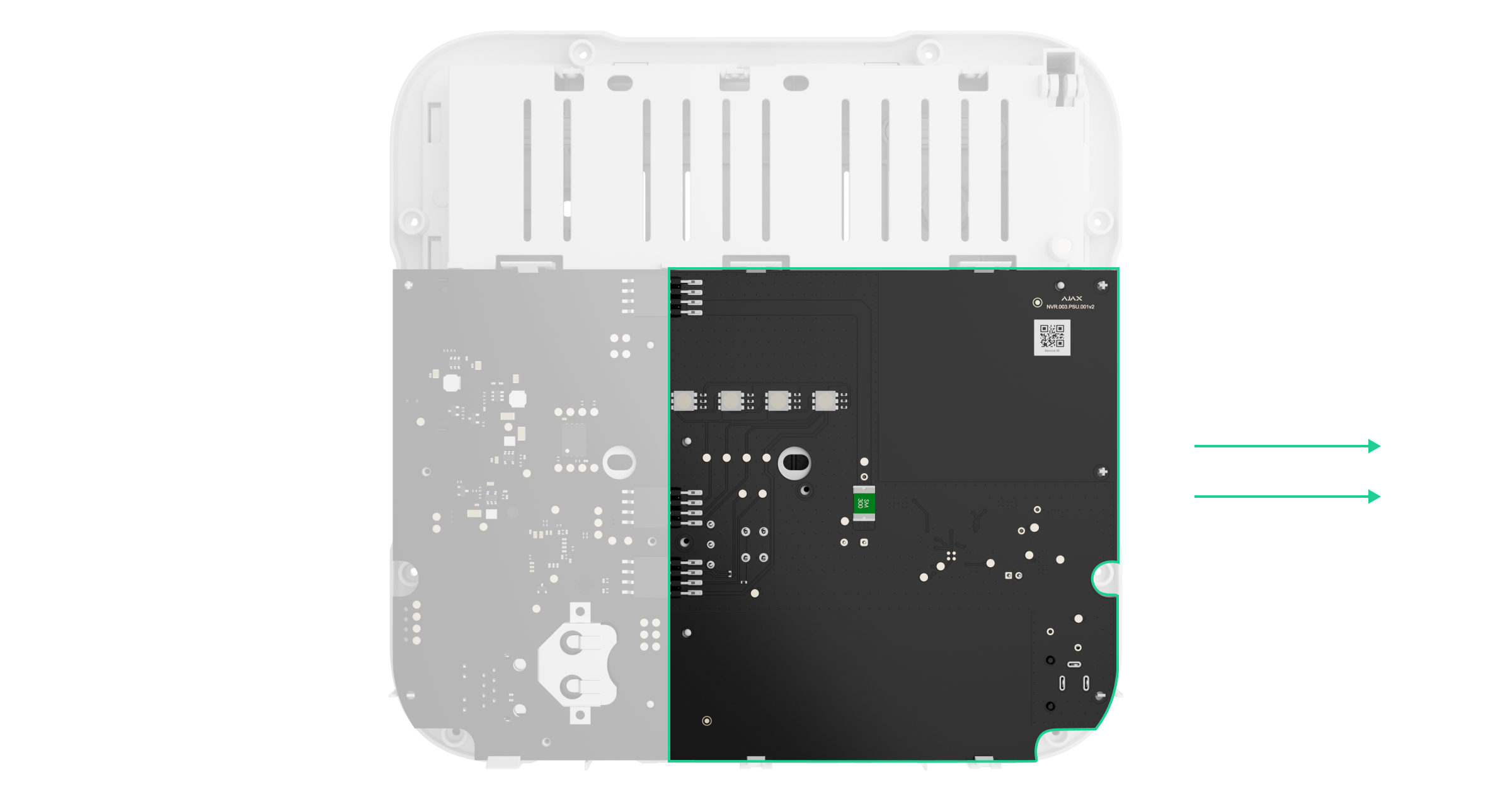

- Deslize os fechos e retire cuidadosamente as duas placas, mantendo-as no mesmo plano e não as desligando. Existem conectores entre as placas; não os quebre.
- Desconecte a fonte de alimentação (a placa maior) da placa principal.
- Instale ou remova o jumper, dependendo do modo de funcionamento.
A 12V PSU for NVR oferece dois modos de funcionamento:
- 8 –16 V⎓ — o jumper não deve ser instalado. Neste modo, um gravador de vídeo Ajax funciona no intervalo de tensão de 8–16 V⎓.
- 10,35 –16 V⎓ — o jumper deve ser instalado. Neste modo, um gravador de vídeo Ajax opera com uma tensão que excede 12 V⎓. Para evitar a descarga total da fonte de alimentação, o NVR desliga quando a tensão cai abaixo de 12 V⎓.

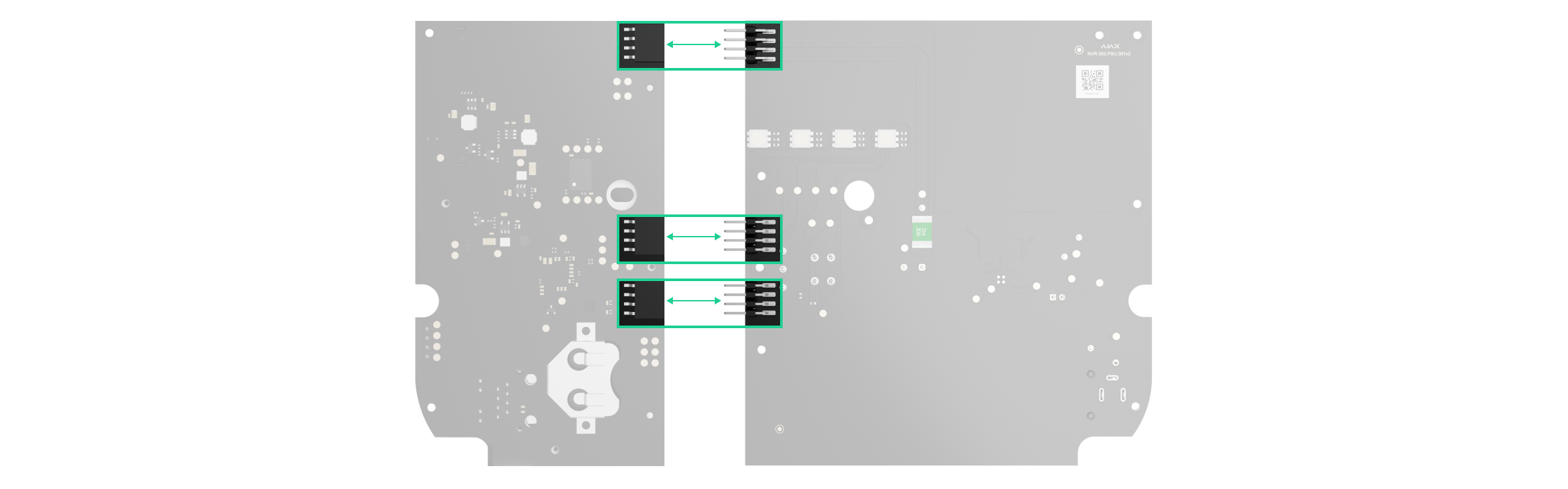

- Conecte a 12V PSU for NVR na placa principal usando três conectores de quatro pinos entre eles.
Note: os contactos da placa devem ser ligados à linha inferior do conector (mais próximo da placa). Quando conectadas corretamente, as placas estão no mesmo nível.
- Volte a montar a carcaça do dispositivo pela ordem inversa e aperte os parafusos.
- Instale o disco rígido na carcaça do NVR.
- Baixe o trinco da unidade de disco rígido.
- Fixe o disco rígido na carcaça do NVR com o parafuso incluído.
- Conecte o cabo de alimentação externa e os cabos Ethernet ao gravador de vídeo.
- Ligue a alimentação do gravador de vídeo.
Não conecte o cabo de alimentação com voltagem que exceda a voltagem de entrada aceitável de 12V PSU for NVR.
- Ligue o dispositivo.
- Insira o gravador de vídeo no SmartBracket.
Verifique o estado da fonte de alimentação externa na app Ajax. Se não houver energia e estiver a utilizar um adaptador de terminal, verifique a polaridade dos fios ligados. Se não houver energia mesmo depois de voltar a ligar, contacte o Serviço de Apoio Ajax.
Manutenção
O dispositivo não requer manutenção.
Características técnicas
Garantia
A garantia dos produtos da sociedade de responsabilidade limitada “Ajax Systems Manufacturing” é válida durante 2 anos após a compra.
Se o dispositivo não funcionar corretamente, recomendamos que contacte primeiro o serviço de assistência, uma vez que a maioria dos problemas técnicos pode ser resolvida remotamente.
